Производител и доставчик на монтажни шини за слънчеви панели

Марка Xiamen TopfencesolarРелси за монтаж на соларен панелизползваните за покривни слънчеви системи са висококачествен алуминиев материал, оптимизиран за монтиране на слънчеви панели.

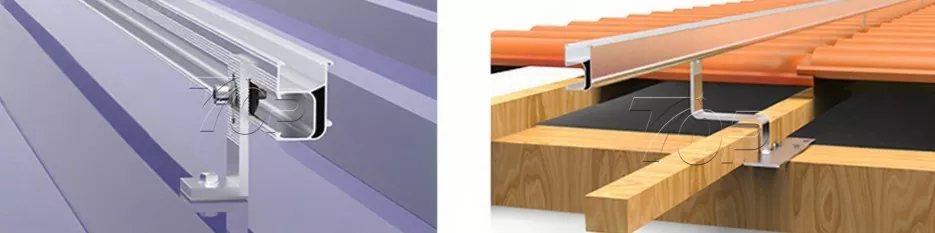

Слънчеви релси тип покрив:

Алуминият 6005-T5/T6 е с характеристики на висока якост, отлична устойчивост на корозия и изключително леко тегло, най-подходящият материал за стелажи за покривни системи

TF-RL серия B46 релса | Дължина 4000 мм, 4200 мм, 4500 мм, 4800 мм и др.

Нормален размер: 27,3 * 48,3 * 4500 мм

Повърхностна обработка: ≥10μm

Комплекти за монтаж на релси

Подробности за дизайна на структурата: Вземете например TF-RL-B46, който е един от най-популярните модели.

Размери на конструкцията:

Геометрични параметри на сечението на конструкцията
(1) Релса:	B46		материал:		AL6005-T6
σs= 250	N/mm2		E= 70000		N/mm2
Параметри на геометрията на сечението
A (mm2)		197.0		Ip (mm4)		64335.0
Ix (mm4)		43678.0		Iy (mm4)		20657.0
Zxup (mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Zyright (mm3)		1306.0

Тегло/метър = Плътност ρ(kg/m³) × Секционна площ A(m2) × g(N/kg)

=2710 х 0,00019696 х 9,8

=5,23 N/m

Анализ на химичния състав на алуминиева релса B46:

(Метод на изпитване: GB/T3190-2008,OES)

Химически елементи на AL6005-T6
елемент	Наредбата от 6005	Алуминиеви продукти Antai (AT6006 -T6)	Заключение
Si	0,6-0,9	0.62	Пас
Fe	≤0,35	0.13	Пас
Cu	≤0,10	<0,001	Пас
Мн	≤0,10	0.003	Пас
Mg	0,40-0,60	0.56	Пас
Кр	≤0,35	0.001	Пас
Zn	≤0,10	0.01	Пас
Ти	≤0,10	0.014	Пас
Ал	марж	марж	Пас

Тест на опън:

Метод на изпитване: JIS Z 2241-2011

Механични свойства на AL6005-T6

Тестова стока	Тип екземпляр	Якост на опън (Rm) (Mpa)	Якост на доказване (R0 .2) (Mpa)	Удължение след счупване (A50 mm) (%)
Резултат	No.13B	295	263	10

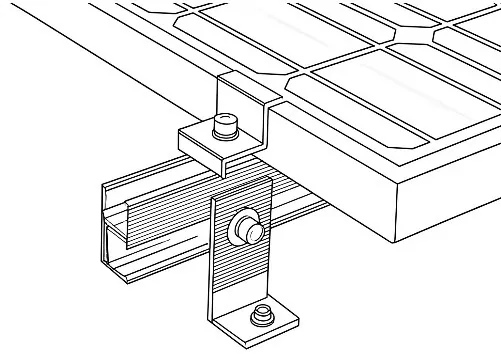

Аксесоари за комплекта за монтаж на релсова конструкция:


Две нишки на болтове	Куки за покрив	Комплект L-крачета	Средна скоба 1

Крайна скоба 1	Средна скоба 2	Крайна скоба 2	Проводим лист

Още приложения за релси

View as

Алуминиеви скоби за монтаж на слънчеви панели

Алуминиеви скоби за монтаж на релса за соларен панел, произведени от Xiamen Topfencesolar от Китай, използващи куки за покрив, монтирани на гредата, за да поддържат релси B45. Релсови конектори, свързващи части от релси в една дълга релса редове по редове, за да подредят слънчевите панели в пейзажна или вертикална ориентация. Неговата висока надеждност се посреща горещо от пазарите в Европа, Азия и Америка.
Име на марката:Topfencesolar
Материал на продукта:Алуминий
Функция на продукта:Шини за монтаж на соларен панел
Срок на експлоатация:≥25 години

Виж повече >> Изпратете запитване >>

Релса за монтаж на покрива на слънчев багажник

Като доверен доставчик на слънчеви монтажни конструкции, Xiamen Topfencesolar Co., Ltd е посветена на проектирането и производството на високопроизводителни слънчеви релси за монтаж на покриви, за да отговори на различни изисквания на пазара, от жилищни покриви до търговски фотоволтаични инсталации. Ние проектираме продукти, които осигуряват както технически характеристики, така и ефективност на разходите.

Име на марката:Topfencesolar

Материал на продукта:AL6005-T5/ AL6063-T6

Функция на продукта:Монтаж на покрива

Срок на експлоатация:Повече от 20 години

Виж повече >> Изпратете запитване >>

Релси за слънчеви панели

Релсите за слънчеви панели осигуряват стабилна опора за система за монтаж на слънчев покрив и могат да се адаптират към различни случаи. Xiamen Topfencesolar е професионален производител, който предлага персонализирана услуга за релси за слънчеви панели, за да помогне на клиентите с техните соларни проекти. Мострите се предлагат за различен размер и количество.
Име на марката:Topfencesolar
Материал на продукта:Алуминий Al6005-T5 / T6
Функция на продукта:Соларен монтаж на метален покрив
Срок на експлоатация:20 години

Виж повече >> Изпратете запитване >>

Мини релса за монтаж на слънчев панел на метален покрив

Като професионален производител и доставчик в Китай, издръжливата и лека характеристика на Mini Rail за метален покривен монтаж на соларен панел, произведена от Xiamen Topfencesolar, може да намали с 20-30% по-ниските разходи за монтаж на вашия слънчев панел. Анодирането на алуминиевата повърхност се обработва ≥ 10 μm, изисква големи усилия за UV защита и устойчивост на корозия, като се сервира над 25 години. Това решение без релса е добре приветствано и се използва в слънчеви системи за жилищни, търговски и индустриални области.
Име на марката:Topfencesolar
Материал на продукта:Al6005-T5
Функция на продукта:За зареждане на слънчев панел на покрив или земя
Срок на експлоатация:≥25 години

Виж повече >> Изпратете запитване >>

Слънчев панел Монтаж на багажник на покрива

Topfencesolar води производство на слънчеви панели за монтаж на покривен багажник, фабрика, базирана в Китай. Релсата е ключовите монтажни скоби на фотоволтаичната система. С монтиране на релси може сигурно да фиксира слънчеви панели на различни покриви. Като бетонни, метални и керемидени покриви. Леките релси са изработени от алуминиева сплав, като се представят с отлична устойчивост на корозия, освен това се монтират лесно.

Виж повече >> Изпратете запитване >>

Алуминиеви релси за монтаж на соларен панел

Монтажните релси на алуминиевия слънчев панел са една от важните части за цялата слънчева монтажна конструкция. Изработени са от алуминиеви материали 6005-T5 с анодизирана повърхностна обработка, издръжливи повече от 25 години.
Име на марката:Topfencesolar
Материал на продукта:Алуминий 6005-T5, 6063-T6
Функция на продукта:Слънчева опора за монтаж
Срок на експлоатация:≥ 20 години

Виж повече >> Изпратете запитване >>

Като надежден Релси за монтаж на соларен панел производител и доставчик в Китай, ние разполагаме с нашата фабрика. За да получите ценовата листа на персонализирани продукти, моля свържете се с нас.
