Укрепване на фотоволтаични огради в регион с силен вятър: Инженерно ръководство за EPC изпълнители и монтажници

Решения за структурно укрепване за фотоволтаични оградни системи с силен вятър

Конструкции от подсилени алуминиеви сплави срещу традиционна стомана

Изборът на материал е едно от най-критичните решения вУсилване на PV ограда, особено при силен вятър и корозивна среда. Традиционните галванизирани стоманени конструкции, макар и рентабилни в краткосрочен план, често страдат от ускорено разграждане в крайбрежни или влажни райони. За разлика от тях, системите от алуминиеви сплави с висока якост предлагат превъзходен баланс между тегло, устойчивост на корозия и структурни характеристики.

От инженерна гледна точка, алуминиевата сплав (обикновено 6005-T5 или 6063-T6) осигурява отлична якост на опън, като същевременно значително намалява мъртвото натоварване върху основата. Това намаление на теглото директно подобрява ефективността на монтажа и намалява транспортните разходи – ключови съображения за EPC изпълнителите, управляващи широкомащабни внедрявания.

При сдвояване сЗакопчалки от неръждаема стомана SUS304, алуминиевите конструкции образуват устойчива на корозия система, способна да издържи на солена среда над 720 часа. В сравнение с горещо поцинкованата (HDG) стомана, която може да развие дефекти на покритието с течение на времето, тази комбинация гарантира дълготрайна издръжливост с минимална поддръжка.

Оптимизиран дизайн на стълба за устойчивост на вятър

Оградните стълбове действат като основни носещи компоненти във всяка соларна оградна система. В райони със силен вятър неадекватният дизайн на стълбовете е една от водещите причини за структурна повреда. Подсилените фотоволтаични оградни системи изискват стълбове с увеличена дебелина на стената, обикновено ≥2,0 mm, за да издържат на огъване и изкълчване при странични натоварвания от вятър.

Също толкова важно едълбочина на вграждане. За повечето приложения при силен вятър се препоръчва минимална дълбочина от 800 mm, въпреки че това може да се увеличи в зависимост от почвените условия и класа на вятъра. По-дълбокото вграждане повишава устойчивостта на моменти на преобръщане и сили на повдигане.

Усъвършенстваните дизайни могат също да включват:

• Профили на стълбовете с форма на шапка или С за подобрен инерционен момент
• Подсилени основни плочи за бетонни системи
• Функции против въртене за предотвратяване на нестабилност при усукване

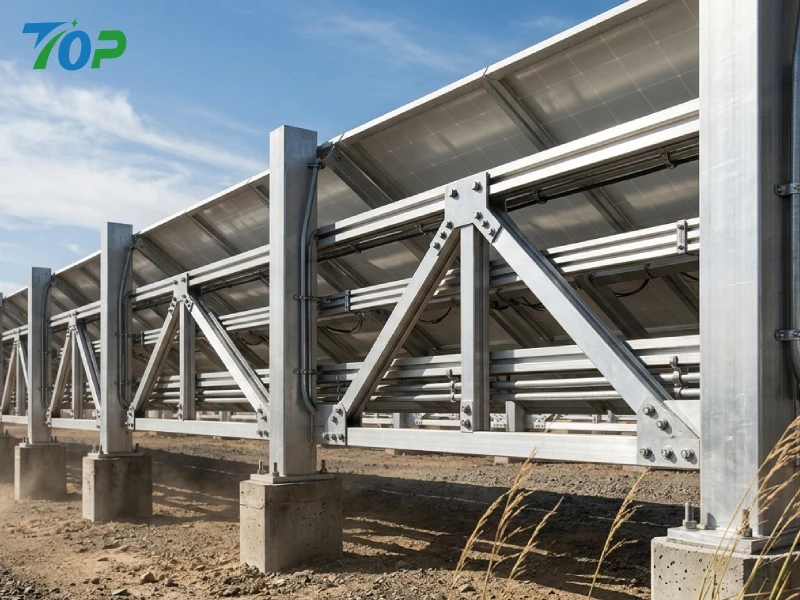

Проектиране на кръстосани скоби и триъгълна армировка

Един от най-ефективните начини за подобряване на структурната твърдост вветроустойчиви PV оградни системие чрез кръстосани скоби. Чрез въвеждане на диагонални елементи натоварванията могат да бъдат преразпределени между множество структурни елементи, като значително намаляват концентрациите на напрежение при критични نقاط.

Геометрията на триъгълната армировка е особено ефективна, защото преобразува силите на огъване в аксиални сили, които материалите могат да издържат по-ефективно. Този проектен подход минимизира деформацията при натиск от вятъра и подобрява цялостната стабилност на системата.

За EPC изпълнителите, включването на предварително проектирани укрепващи модули също може да рационализира инсталацията, намалявайки времето за производство на място, като същевременно поддържа инженерна точност.

Високоякостни крепежни елементи и системи за затягане

Крепежните елементи често се пренебрегват, но те играят решаваща роля в поддържането на структурната цялост при динамични натоварвания от вятър. При приложения със силен вятър всички болтове, гайки и скоби трябва да бъдат направени отSUS304 или SUS316 неръждаема стоманаза да се осигури както здравина, така и устойчивост на корозия.

Контролът на въртящия момент е също толкова важен. Недостатъчно затегнатите болтове могат да се разхлабят с времето, докато прекалено затегнатите крепежни елементи могат да изпитат умора на материала. Внедряването на инсталация с контролиран въртящ момент - обикновено с използване на калибрирани динамометрични ключове - гарантира постоянно предварително натоварване във всички връзки.

Препоръчителните практики включват:

• Използване на шайби против разхлабване или контрагайки
• Нанасяне на съединения за блокиране на резби в критични връзки
• Провеждане на проверка на въртящия момент след инсталацията

Аеродинамична оптимизация

Освен структурното укрепване, аеродинамичният дизайн играе ключова роля за намаляване на натоварването от вятър. Плътните оградни панели могат да създадат значително съпротивление на вятъра, което води до по-високи ضغط на структурните компоненти. Обратно, оптимизираните дизайни позволяват частичен въздушен поток, намалявайки общото натоварване.

Ефективните стратегии включват:

• Въвеждане на контролирано разстояние между панелите
• Използване на перфорирани или мрежести оградни системи
• Регулиране на ъглите на наклона на панела за минимизиране на коефициентите на съпротивление

Тези оптимизации на дизайна не само подобряват конструктивните характеристики, но също така намаляват изискванията за материали, допринасяйки за по-добра ефективност на разходите и подобрена възвръщаемост на инвестициите.

Основен инженеринг за стабилност на фотоволтаичната ограда в райони със силен вятър

Сравнение на земен монтаж срещу бетонна основа

Изборът между задвижвани земни стълбове и бетонни основи има пряко влияние върху стабилността на системата и скоростта на монтажа. Монтираните на земята системи са по-бързи за инсталиране и по-рентабилни при подходящи почвени условия, но могат да предложат ограничена устойчивост в зони с изключително силен вятър.

Бетонните основи, макар и по-трудоемки, осигуряват превъзходна носеща способност и се препоръчват за:

• Крайбрежни райони със силно изложение на вятър
• Меки или песъчливи почви с ниска носеща способност
• Проекти, изискващи дългосрочна структурна надеждност

Въздействие на състоянието на почвата (пясък, глина, скалист терен)

Характеристиките на почвата пряко влияят върху ефективността на основата. Пясъчните почви, например, предлагат слабо странично съпротивление и може да изискват по-дълбоко вграждане или по-големи бетонни основи. Глинените почви могат да осигурят по-добра кохезия, но могат да бъдат податливи на предизвикано от водата разширение и свиване.

Скалистият терен, въпреки че предлага висока носеща способност, представлява предизвикателство при монтажа, което може да изисква специализирано сондажно оборудване. За EPC изпълнителите извършването на геотехнически проучвания преди монтажа е от съществено значение за избора на подходящ дизайн на основата.

Препоръчителна дълбочина и диаметър на основата според класа на вятъра

Дизайнът на фундамента трябва да бъде съобразен с местните класификации на вятъра. Като обща насока:

• Зони с умерен вятър: 600–800 mm дълбочина на вграждане
• Зони със силен вятър: 800–1200 mm дълбочина на вграждане
• Екстремни ветрови зони (податливи на тайфуни): ≥1200 mm със стоманобетон

Диаметърът на основата също трябва да се увеличи пропорционално, за да устои на силите на повдигане, особено в меки почви.

Техники за проектиране против повдигане

Силите на повдигане, генерирани от силни ветрове, могат да компрометират дори добре проектирани структури, ако не бъдат адресирани правилно. Ефективните стратегии против повдигане включват:

• Използване на анкерни болтове, вградени в бетонни основи
• Включва увеличени базови основи за увеличаване на устойчивостта на وزن
• Добавяне на земни анкери или спирални пилоти за допълнителна стабилност

Тези мерки са особено важни в крайбрежните и предразположените към тайфуни региони, където вертикалните сили на вятъра могат да бъдат също толкова критични, колкото и страничните натоварвания.

Хидроизолационен и антикорозионен дизайн в крайбрежни среди със силен вятър

Устойчивост на солено пръскане (≥720h тестов стандарт)

В крайбрежната среда корозията е основен фактор, влияещ върху живота на системата. Високо качествоPV оградни укрепителни системитрябва да премине стандартите за тестване на солен спрей от най-малко 720 часа, за да се гарантира дългосрочна издръжливост.

Това ниво на устойчивост е от съществено значение за предотвратяване на структурна деградация и поддържане на механичните характеристики във времето.

Избор на материал: SUS304 срещу SUS316 срещу HDG стомана

Изборът на материал значително влияе върху устойчивостта на корозия:

• SUS304:Стандартна опция с отлична устойчивост на корозия за повечето среди
• SUS316:Повишена устойчивост за силно корозивни крайбрежни или индустриални зони
• HDG стомана:По-ниска цена, но намалена издръжливост в условия на голямо количество сол

За B2B купувачите изборът на подходящ материал гарантира оптимален баланс между цена и производителност.

EPDM дизайн на уплътнение и механична компресия

Проникването на вода може да компрометира както структурни компоненти, така и електрически системи. EPDM гуменото уплътнение, комбинирано с механична компресия, осигурява надеждна хидроизолация за точките на свързване и монтажните интерфейси.

Този дизайн осигурява дългосрочно уплътняване дори при термично разширение и свиване.

Дългосрочна издръжливост срещу разходи за поддръжка

Макар че по-висококачествените материали и стратегиите за подсилване могат да увеличат първоначалните разходи, те значително намаляват честотата на поддръжка и нуждите от подмяна. За EPC изпълнителите и дистрибуторите това се изразява в по-ниски разходи за жизнения цикъл и подобрена рентабилност на проекта.

В крайна сметка инвестирането в стабилниУсилване на PV оградарешения е стратегическо решение, което повишава надеждността на системата, минимизира риска и осигурява превъзходна възвръщаемост на инвестициите в среда със силен вятър.

Оптимизиране на ефективността на инсталацията за EPC изпълнители

Предварително сглобени компоненти за намаляване на труда на място

При проекти в региони със силен вятър, ефективността на инсталирането не е само скорост – тя пряко влияе върху разходите на проекта, разпределението на труда и излагането на риск. Една от най-ефективните стратегии за подобряване на ефективността приУсилване на PV оградасистеми е използването на предварително сглобени компоненти. Чрез пренасочване на сложните процеси на сглобяване от строителната площадка към фабриката, EPC изпълнителите могат значително да намалят работното време на място и да минимизират човешката грешка.

Предварително сглобените модули обикновено включватпредварително пробити алуминиеви шини, интегрирани скобии предварително конфигурирани пощенски връзки. Този подход гарантира последователен контрол на качеството и позволява на монтажните екипи да се съсредоточат върху позиционирането и закрепването, а не върху производството на компоненти.

За мащабни проекти това означава:

• Намалено време за монтаж с 20–40%
• По-ниска зависимост от висококвалифициран труд
• Подобрена последователност при инсталиране в множество сайтове

Модулен дизайн на ограда за по-бързо разгръщане

Модулният дизайн е ключов фактор за разгръщане на мащабируема слънчева ограда. В подсилените фотоволтаични оградни системи модулността позволява стандартизирани компоненти да се използват в различни проекти, подобрявайки управлението на инвентара и намалявайки сложността на доставките.

Всеки модул обикновено се състои от:

• Стандартизирани размери на панела
• Единни интерфейси за монтаж
• Взаимозаменяеми структурни компоненти

Тази философия на дизайна не само ускорява инсталирането, но също така опростява поддръжката и бъдещите надстройки. За дистрибуторите модулните системи подобряват стандартизацията на SKU, което прави доставките на едро по-ефективни и рентабилни.

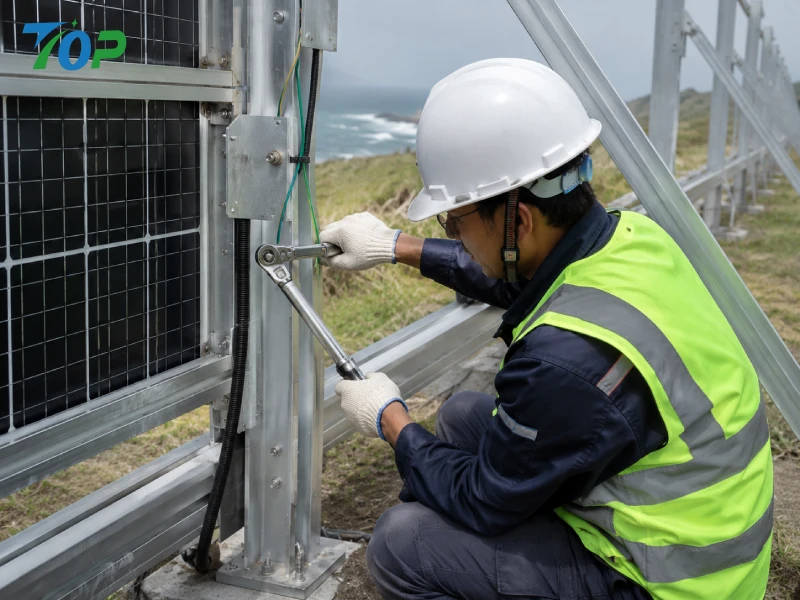

Инсталационен процес с контролиран въртящ момент

При приложения със силен вятър неправилното закрепване е една от най-честите причини за повреда на системата. Прилагането на инсталационен процес с контролиран въртящ момент е от съществено значение за осигуряване на структурна цялост и дългосрочна надеждност.

Най-добрите практики включват:

• Използване на калибрирани динамометрични ключове за всички критични връзки
• Определяне на спецификациите на въртящия момент въз основа на вида на материала и размера на болта
• Записване на стойностите на въртящия момент като част от документацията за осигуряване на качеството

Това ниво на контрол на процеса е особено важно за проекти, изискващи сертифициране или инспекция от трета страна, тъй като осигурява проследимост и гарантира съответствие с инженерните стандарти.

Често срещани грешки при монтажа, които трябва да избягвате в райони със силен вятър

Дори и с висококачествени материали, неправилният монтаж може да компрометира ефективността наУсилване на PV ограда. Често срещаните грешки включват:

• Недостатъчна дълбочина на вграждане на стълба
• Пренебрегване на променливостта на почвата в района
• Непоследователно прилагане на въртящ момент върху крепежните елементи
• Неправилното подравняване води до неравномерно разпределение на натоварването

Избягването на тези проблеми изисква комбинация от подходящо обучение, стандартизирани процедури и надзор на място. За EPC изпълнителите инвестирането в обучение на монтажници може значително да намали преработките и гаранционните искове.

Сравнение: Стандартна фотоволтаична ограда срещу подсилени фотоволтаични оградни системи за силен вятър

Сравнение на структурната якост

Стандартните фотоволтаични оградни системи обикновено са проектирани за умерени условия на околната среда и може да не отчитат екстремни натоварвания от вятър. За разлика от това, подсилените системи са проектирани с по-високи граници на безопасност, по-дебели материали и оптимизирана структурна геометрия.

Това води до значително подобрена устойчивост на огъване, повдигане и умора при циклични натоварвания от вятър.

Сравнение на времето за инсталиране

Докато подсилените системи може да изглеждат по-сложни, техният модулен и предварително сглобен дизайн често води до по-бързо време за инсталиране в сравнение с традиционните системи, които изискват обширни настройки на място.

За EPC изпълнителите това означава по-кратки срокове на проекта и намалени разходи за труд.

Разходи през жизнения цикъл (въздействие на LCOE)

От финансова гледна точка изборът между стандартни и подсилени системи има пряко въздействие върху изравнените разходи за енергия (LCOE). Въпреки че подсилените системи включват по-висока първоначална инвестиция, те предлагат:

• По-ниски разходи за поддръжка
• Намалено време на престой
• По-дълъг живот на системата

Тези фактори допринасят за по-предсказуема и благоприятна възвръщаемост на инвестициите през жизнения цикъл на проекта.

Честота на поддръжка и процент на отказ

Стандартните системи в райони със силен вятър често изискват чести проверки и ремонти, което увеличава оперативните разходи. Подсилените фотоволтаични оградни системи, от друга страна, са проектирани за издръжливост, което води до по-ниски нива на отказ и намалена честота на поддръжка.

Тази надеждност е особено важна за проекти с мащаб на комунални услуги, където прекъсването може да доведе до значителна загуба на приходи.

Професионални препоръки за монтаж на проекти за фотоволтаични огради с силен вятър

Успешно прилагане наУсилване на PV оградасистеми в среди със силен вятър изисква комбинация от инженерна прецизност и практичен опит в монтажа. Въз основа на най-добрите практики в индустрията, EPC изпълнителите трябва да приемат следните препоръки:

• Извършете подробни оценки на натоварването от вятър, специфични за обекта, преди проектиране
• Изберете сертифицирани материали като неръждаема стомана SUS304/SUS316 и тествани от TUV компоненти
• Осигурете правилен дизайн на основата въз основа на условията на почвата и вятъра
• Внедрете инсталационни процеси с контролиран въртящ момент
• Извършване на структурни инспекции и проверки на качеството след инсталирането

Съвети:За сложни проекти със силен вятър, партньорството с опитен производител може значително да намали инженерния риск. Свържете се с нашия технически екип за персонализирана поддръжка при проектиране, структурни изчисления и специфични за проекта решения за оптимизация.

Съображения за групови доставки за дистрибутори и EPC купувачи

Стандартизация и съвместимост на инвентара

За дистрибуторите и големите EPC фирми стандартизацията на продуктите е от съществено значение за ефективното управление на запасите. МодуленУсилване на PV оградасистемите със сменяеми компоненти позволяват по-добър контрол на складовите наличности и намаляват необходимостта от индивидуално персонализиране на проекта.

Изисквания за сертифициране (TUV, ISO, проследимост на материала)

Сертифицирането играе критична роля за гарантиране на качеството и съответствието на продуктите. Купувачите трябва да дават приоритет на доставчиците, които предоставят:

• TUV сертификат за структурни компоненти
• ISO-сертифицирани производствени процеси
• Пълна документация за проследяване на материала

Тези сертификати не само гарантират надеждност, но и улесняват одобрението на проекти и финансирането.

Оптимизиране на разходите при широкомащабни доставки

Груповите покупки предлагат значителни предимства в разходите, но изискват внимателно планиране. Ключовите стратегии включват:

• Консолидиране на поръчки за постигане на обемни отстъпки
• Избор на стандартизирани компоненти за намаляване на сложността на SKU
• Координиране на логистиката за минимизиране на транспортните разходи

Логистика и опаковане за големи проекти

Ефективното опаковане и логистика са от решаващо значение за защита на материалите по време на транспортиране и осигуряване на безпроблемна обработка на място. Висококачествените доставчици предоставят оптимизирани решения за опаковане, които намаляват риска от щети и подобряват ефективността на разтоварване.

Защо да изберете TOPFENCE Solar като ваш производител на фотоволтаични огради

Като специализиран производител на фотоволтаични монтажни и оградни системи, TOPFENCE SOLAR доставя инженерни решения, пригодени за среда със силен вятър. С усъвършенствана технология за екструдиране на алуминий и прецизни производствени възможности, компанията предоставя системи с висока производителност, проектирани за издръжливост и ефективност.

Основните предимства включват:

• Пълно продуктово портфолио за разнообразни проектни нужди
• Доказана производителност при крайбрежни инсталации и инсталации при силен вятър
• Силни възможности за научноизследователска и развойна дейност с патентован структурен дизайн
• Надеждна глобална верига за доставки за широкомащабни EPC проекти

Чрез комбиниране на инженерна експертиза с превъзходство в производството, TOPFENCE Solar подкрепя EPC изпълнители и дистрибутори в предоставянето на надеждни соларни проекти с висока възвръщаемост на инвестициите.

ЧЗВ: Проектиране и доставка на фотоволтаични оградни системи за силен вятър

Q1 Каква скорост на вятъра могат да издържат подсилените PV огради?

В зависимост от дизайна и материалите, подсилените системи могат да издържат на скорости на вятъра над 40–60 m/s, когато са правилно проектирани и инсталирани.

Q2 Алуминият достатъчно здрав ли е за среда със силен вятър?

да Висококачествените алуминиеви сплави осигуряват отлични съотношения на якост към тегло и, когато са правилно проектирани, могат да надминат традиционната стомана в много приложения.

Q3 Колко дълбоки трябва да бъдат монтирани стълбовете за ограда?

Обикновено 800–1200 mm, в зависимост от почвените условия и изискванията за натоварване от вятър.

Q4 Какви сертификати трябва да изисквам от доставчиците?

Потърсете TUV сертификат, ISO стандарти за производство и документация за проследяване на материала.

Q5 Как да намалим времето за инсталиране, без да компрометираме безопасността?

Използвайте модулни, предварително сглобени системи и прилагайте стандартизирани процедури за инсталиране с контрол на въртящия момент.

Q6 Каква е типичната продължителност на живота в крайбрежни среди?

С подходящи материали и армировка системите могат да издържат 20–25 години или повече с минимална поддръжка.

Q7 Могат ли подсилените PV огради да намалят разходите за поддръжка?

да Подобрената издръжливост и структурна стабилност значително намаляват необходимостта от ремонти и проверки.

Q8 Как да избирам между материали SUS304 и SUS316?

SUS304 е подходящ за повечето среди, докато SUS316 се препоръчва за силно корозивни крайбрежни или индустриални зони.

Заключение: Инженерната надеждност стимулира дългосрочната възвръщаемост на инвестициите

В райони със силен вятър,Усилване на PV оградане е просто подобрение на дизайна - това е фундаментално изискване за осигуряване на безопасност, издръжливост и финансова ефективност на системата. Чрез интегриране на съвременни материали, оптимизиран структурен дизайн и прецизни инсталационни практики, EPC изпълнителите могат значително да намалят риска и да подобрят резултатите от проекта.

В крайна сметка успехът на всеки проект за слънчева ограда зависи от холистичен подход, който балансира строгостта на инженерството с практическата ефективност. Инвестирането в подсилени системи днес гарантира стабилна производителност, по-ниски разходи през жизнения цикъл и по-голяма възвращаемост през следващите години.
