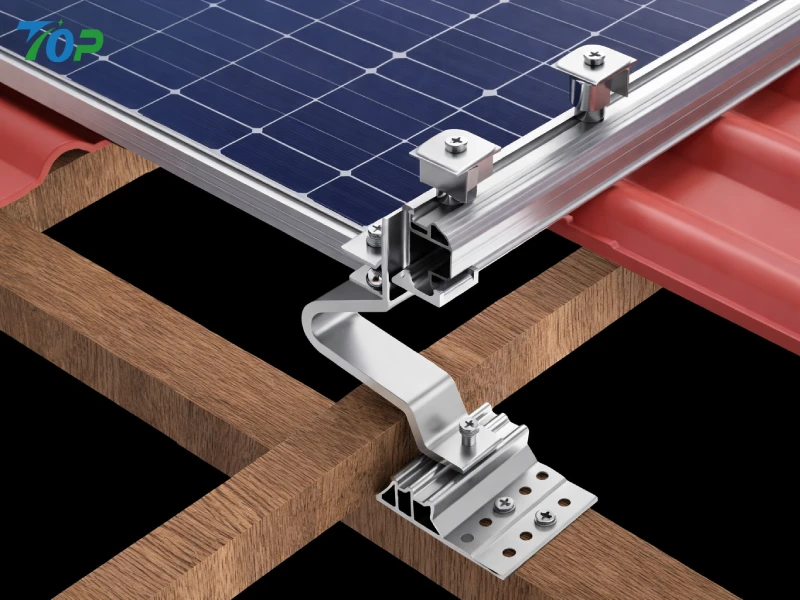

Как да изберем правилната слънчева покривна кука въз основа на типа керемида: Ръководство, ръководено от инженерство за инсталатори на слънчева енергия, EPC изпълнители и екипи за доставки

Защо изборът на слънчева покривна кука е критично инженерно решение

Изборът на правилнияслънчева покривна куказа а слънчева система за монтаж на керемиден покривне е второстепенно хардуерно решение – то директно определя структурната стабилност, водоустойчивата цялост, ефективността на инсталацията и дългосрочната надеждност на активите. В търговски и промишлени покривни проекти, лошо съвпадениекука за покрив за соларен монтаж на керемиден покривможе да доведе до напукани плочки, навлизане на вода, повреда при повдигане при натоварвания от вятър и скъпи преработки, които засягат сроковете на проекта и експозицията на гаранцията.

За разлика от металните покриви или плоските бетонни покриви, керемидените покриви се различават значително по отношение на геометрията, дебелината, крехкостта, поведението при пренасяне на товара и ограниченията при монтажа. Универсалният подход на куката е технически погрешен. Правилният метод изисква съвпадение на геометрията на куката, възможността за регулиране на височината, дизайна на основната плоча и класа на материала към конкретния тип керемида и конструкцията на гредите под нея.

Това техническо ръководство предоставя структурирана рамка за избор на правилнотослънчева покривна кукавъз основа на типа плочки. Той интегрира покривна механика, съображения за структурно натоварване, характеристики на материала и практически реалности при монтажа. Целта е да се подпомогнат инженерните екипи, мениджърите по доставките и интеграторите на системи за слънчево монтиране при вземането на управлявани от данни решения, които намаляват риска и подобряват рентабилността на проекта.

1. Защо изборът на кука за слънчев покрив е структурно решение, а не просто избор на компонент

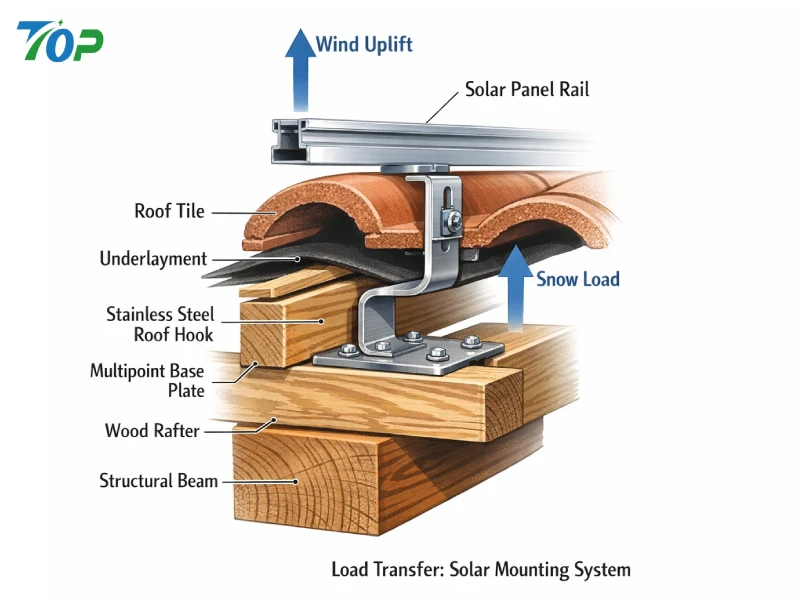

При слънчева инсталация на керемиден покрив покривната кука служи като първична структурна връзка между фотоволтаичната монтажна релса и носещите греди на сградата. Пътят на натоварване е както следва:

• Соларен модул → монтажна релса → кука за покрив → структурна греда → конструкция на сградата

Самата плочка енеконструктивен носещ елемент. Повечето глинени, бетонни и шисти плочки са предназначени предимно за защита от атмосферни влияния, а не за концентрирани механични натоварвания. Когато асоларен монтаж за керемиден покриве инсталирана система, куката трябва да пренася товарите директно върху гредите, като същевременно избягва прекомерното напрежение върху околните плочки.

От инженерна гледна точка куката трябва да издържа на:

• Собствен товар (модули + релси + монтажен хардуер)
• Повдигане на вятъра и смукателни натоварвания
• Натоварвания от сняг (където е приложимо)
• Напрежения при термично разширение
• Динамична умора над 25 години

Международните структурни стандарти като ASCE 7 (Американско дружество на строителните инженери, 2022 г.) подчертават, че слънчевите системи на покрива трябва да бъдат оценени за натоварване от вятър, като се има предвид височината на сградата, категорията на експозиция и местната скорост на вятъра. Следователно покривните куки трябва да бъдат избрани с достатъчна товароносимост и тествани данни за ефективност.

Пренебрегването на тези структурни реалности увеличава риска от:

• Напукване на плочки поради концентрация на точково натоварване
• Деформация на куката при повдигане
• Издърпване на крепежни елементи от маломерни греди
• Навлизане на вода поради неправилно разстояние от плочките

Следователно, избирането на aкука за покрив от неръждаема стоманане става въпрос просто за устойчивост на корозия – става въпрос за осигуряване на структурна съвместимост с покривната система.

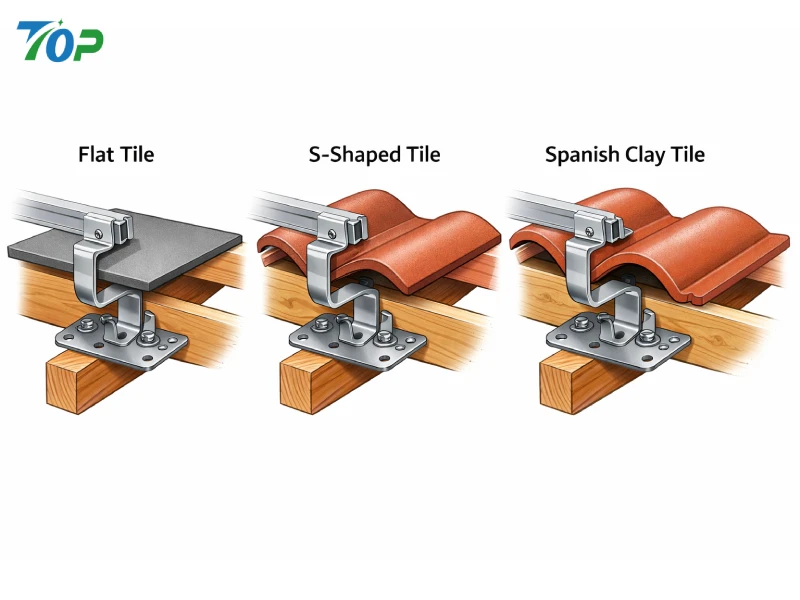

2. Разбиране на обичайните типове керемидени покриви, използвани в слънчеви проекти

Различните геометрии на плочките изискват фундаментално различнислънчева покривна кукаконфигурации. По-долу е дадена техническа разбивка на обичайните типове керемидени покриви, срещани в жилищни, търговски и леки промишлени соларни проекти.

2.1 Плосък покрив от бетонни керемиди

Плоските бетонни плочки се използват широко в Европа, Австралия и части от Азия. Те обикновено варират от 10-15 mm дебелина и имат припокриващи се блокиращи профили.

Структурни характеристики:

• Относително висока якост на натиск
• Умерена чупливост
• Равномерен профил на равна повърхност
• Фиксирано вертикално разстояние между плочките

всоларен монтаж за плосък керемиден покривприложения, основното предизвикателство при проектирането е осигуряването на достатъчно разстояние между рамото на куката и долната страна на плочката. Ако височината на куката е недостатъчна, плочката ще лежи директно върху куката, създавайки концентрирани точки на напрежение.

Препоръчителни съображения:

• Кука за покрив с регулируема височина
• Широка основна плоча за анкериране на греди
• Минимум 3–5 mm разстояние между плочките

2.2 Испански/римски извит керемиден покрив

Испанските или римските плочки имат вълнообразен профил с редуващи се изпъкнали и вдлъбнати извивки. Тези плочки са често срещани в средиземноморски климат и жилищни сгради от висок клас.

Инженерни предизвикателства:

• Контакт с неплоска повърхност
• Променлива височина на плочките
• Ограничено пространство за монтаж между кривите
• По-висок риск от счупване по време на повдигане

Засоларен монтаж за покрив от испански керемиди, стандартната плоска кука често е неподходяща. Куката трябва да има:

• Разширен диапазон на вертикално регулиране
• Тясна горна част на ръката, за да се побере под извита плочка
• Оптимизирано странично изместване за подравняване с гредите

Неспазването на геометрията на кривината често води до неправилно сядане и излагане на водния път.

2.3 Покрив от шисти

Шиферът е покривен материал от естествен камък, известен с издръжливост и естетика, но е изключително крехък при точково натоварване.

Основни съображения:

• Ниска толерантност към напрежение при пробиване
• Тънка дебелина на плочката
• Висока цена на замяна

всоларен монтаж за покрив от шистиинсталации, често са необходими ултратънки куки или специализирани мигащи системи. Неправилното повдигане на плочки от шисти може да причини невидими микропукнатини, които по-късно се разпространяват при термични цикли.

Тъй като плочата има минимална якост на огъване, подравняването на основната плоча трябва да бъде прецизно, за да се избегне прехвърлянето на въртящ момент върху повърхността на плочката.

2.4 Покрив от глинени керемиди

Глинените плочки са леки, но много крехки. Те показват добра устойчивост на атмосферни влияния, но ограничена структурна устойчивост на концентрирано натоварване.

Често срещани рискове вслънчеви системи за монтаж на керемиден покривизползването на глинени плочки включва:

• Напукване поради пренатягане
• Проникване на вода, ако плочките не са поставени правилно
• Неравномерното разстояние между плочките влияе на разположението на куката

Регулируемакука за покрив за керемиден покривс подсилено долно рамо и прецизно разстояние между плочките е от съществено значение.

2.5 Покрив от асфалтови керемиди (Сравнителна справка)

Въпреки че не е система от керемиди, асфалтовите керемиди често се сравняват с керемидените покриви. При приложенията за керемиди обикновено се използват L-образни крака с фланец вместо традиционните куки за плочки.

Това разграничение е критично. Опитът да се използват куки за керемиди върху системи за керемиди или обратното компрометира целостта на хидроизолацията и нарушава стандартните практики за монтаж (International Code Council, 2021).

3. Основни инженерни критерии за избор на правилната соларна покривна кука

При избора на aпроизводител на слънчеви покривни кукиили оценявайки модели на куки, екипите за доставка и инженеринг трябва да оценят следните пет технически измерения.

3.1 Височина на куката и регулируем диапазон

Дебелината на плочките и височината на припокриване варират в зависимост от производителите и регионите. Нерегулируема кука рискува недостатъчна хлабина или прекомерна празнина, която компрометира прехвърлянето на товара.

Най-добра практика:

• Вертикална регулируемост ≥ 30–50 mm
• Хлабина за предотвратяване на директно компресиране на плочките
• Съвместимост със системите common rail

Регулируемостта подобрява гъвкавостта на полето и намалява необходимостта от множество инвентаризации на SKU.

3.2 Конструкция на основната плоча и разпределение на натоварването

Основната плоча закрепва куката към гредата. Тясната или тънка основа увеличава концентрацията на напрежение в закопчалката и намалява съпротивлението при издърпване.

Според изследване на структурни крепежни елементи (American Wood Council, 2018), капацитетът на изтегляне зависи от дълбочината на вграждане и плътността на дървото. Следователно:

• Дебелина на основната плоча ≥ 4–5 mm неръждаема стомана
• Минимум два структурни крепежни елемента
• Спазване на разстоянието до ръба

3.3 Степен на материала и устойчивост на корозия

Най-премиумкуки за покрив от неръждаема стоманаизползвайте SUS304 или SUS316.

• SUS304: Подходящ за вътрешни среди
• SUS316: Препоръчва се за крайбрежни райони или региони с висока соленост

Корозията намалява якостта на напречното сечение с течение на времето. За системи с 25-годишен проектен живот изборът на материал трябва да съответства на категорията на експозиция на околната среда (ISO 9223).

3.4 Водоустойчива интеграция

Повдигането на плочките създава временно излагане на подложката. Неправилното повторно поставяне или липсата на мигане увеличава риска от теч.

Най-добра практика:

• EPDM уплътнителни подложки
• Съвместимо мигане, където е необходимо
• Подрязване на плочки вместо прекомерна сила

3.5 Съвместимост с оформлението на гредите

Поставянето на куката е ограничено от разстоянието между гредите, обикновено 400–600 mm. Ако геометрията на куката не позволява странично изместване, инсталацията става неефективна и структурно компрометирана.

Разширенослънчева покривна кукадизайните включват възможност за странично регулиране за подравняване със структурните елементи без натоварване на плочките.

4. Анализ на риска: Последици от неправилен избор на покривна кука

Неправилносоларен монтаж на керемиден покривизборът на компоненти се увеличава:

• Време за монтаж с 15–30%
• Материални отпадъци поради счупени плочки
• Гаранционно излагане на искове за течове
• Структурна отговорност при събития на повдигане на вятъра

Индуцирани от вятър повреди са документирани в слънчеви системи на покриви, където са използвани неадекватни методи за закрепване (Kopp et al., 2012). Докато модулите често получават основно внимание, хардуерът за прикачване често определя оцеляването на системата.

За екипите за снабдяване общите инсталирани разходи трябва да включват намаляване на риска, а не само единична цена на хардуера.

5. Стратегически съображения за обществени поръчки за търговски проекти

За търговски проекти с множество сайтове, стандартизиране на aсоларен монтаж за керемиден покриврешението подобрява:

• Контрол на запасите
• Ефективност на инсталационното обучение
• Последователност за осигуряване на качеството
• Дългосрочна предвидимост на поддръжката

Стандартизацията обаче не трябва да отменя инженерната съвместимост. Правилният подход е да изберете производител, способен да:

• Предоставяне на доклади от структурни изпитвания
• Предлага регулируем дизайн на кука
• Поддържа персонализиране за уникални геометрии на плочки
• Осигуряване на последователност на партидите за големи поръчки

В среда на обществени поръчки с голям обем, изберете правилнотопроизводител на слънчеви покривни кукисе превръща в решение за стратегическо партньорство, а не в транзакционна покупка.

6. Матрица за избор на куки за соларен покрив по тип керемида

За инженерни екипи, управляващи множествосоларен монтаж на керемиден покривпроекти в региони, структуриран инструмент за сравнение значително подобрява ефективността на вземане на решения. Вместо да изберете aслънчева покривна кукавъз основа единствено на външен вид или цена, изборът трябва да вземе предвид съвместимостта на геометрията, поведението при пренасяне на натоварването, излагането на околната среда и толерантността на монтажа.

Матрицата по-долу предоставя практическа референтна рамка за съпоставяне на типовете куки с категориите керемиди. Окончателното инженерно валидиране винаги трябва да взема предвид специфичните за обекта структурни изчисления в съответствие с местните строителни норми.

Тип плочка	Препоръчителна конфигурация на куката	Изискване за регулируемост	Клас на материала	Ниво на риск при инсталиране	Инженерни бележки
Плоска бетонна плочка	Стандартна регулируема плоска кука	30–50 мм вертикална настройка	SUS304 (вътрешни) / SUS316 (крайбрежни)	Среден	Уверете се, че разстоянието между плочките е ≥3 mm, за да предотвратите напрежението на натиск
Испанска/римска извита плочка	Удължена регулируема кука с тясно рамо	50 mm+ вертикален диапазон	SUS304 / SUS316	високо	Изисква съвместима с извивката горна част на ръката и странично изместване
Плочка от шисти	Ултратънка кука или мигаща интегрирана система	Минимална височина, прецизно подравняване	Предпочита се SUS316	Много високо	Избягвайте точково натоварване върху плоча; помислете за мигаща интеграция
Глинени плочки	Подсилена регулируема кука в долната част на рамото	30–40 мм	SUS304 / SUS316	високо	Предотвратяване на пренатягане; поддържайте равномерно повторно поставяне на плочките

Тази матрица за подбор показва, че няма универсаленкука за покрив за керемиден покривприложения. Всяка конфигурация трябва да съответства на геометрията на плочката и структурното поведение.

7. Подробни инженерни съображения по категория плочки

7.1 Плосък покрив от бетонни керемиди: структурна стабилност с контролиран просвет

Системите с плоски керемиди са сравнително лесни за монтаж в сравнение с извитите покриви или покривите от шисти. Въпреки това, неправилният избор на височина на куката все още може да генерира компресия на плочките или нестабилност при повдигане.

Основни инженерни фокусни области:

• Дебелината на рамото на куката е достатъчна, за да устои на огъване при повдигане на вятъра
• Ширина на основната плоча, съвместима със стандартното разстояние между гредите (400–600 mm)
• Минимум два структурни винта на кука
• Съответствие с изискванията за изчисляване на натоварването от вятър ASCE 7

В зоните със силен вятър силите на повдигане могат да надвишат 2,0 kPa в зависимост от класификацията на зоната на покрива (ASCE, 2022 г.). Следователно, проверката на допустимото съпротивление на издърпване на крепежните елементи е от съществено значение при избора на aсоларен монтаж за плосък керемиден покрив.

7.2 Покрив от испански/римски керемиди: Управление на кривината и прехвърляне на натоварването

Системите с извити плочки въвеждат асиметрични пътища на натоварване. Куката трябва да преминава между вдлъбнати и изпъкнали повърхности на плочки, без да създава концентрация на напрежение.

Критични параметри на дизайна:

• Толеранс на изкривяване на горната част на ръката
• Странична регулируемост за подравняване на гредите
• Увеличена вертикална височина за изчистване на върховете на плочките
• Структурно изпитване при условия на ексцентрично натоварване

Тъй като извитите плочки често имат по-висок процент на счупване по време на монтажа, изберете регулируемаслънчева покривна куканамалява разходите за преработка и съкращава циклите на монтаж.

7.3 Покрив от шисти: Прецизно инженерство и намаляване на риска

Инсталациите на покриви от шисти изискват най-висока инженерна дисциплина. За разлика от глината или бетона, шистите не могат да понасят удар или концентриран въртящ момент.

Засоларен монтаж за покрив от шистисистеми, помислете за:

• Геометрия на куката с нисък профил
• Стратегия за предварително пробиване с водоустойчива мембранна защита
• Интегриране с метална обшивка, където е разрешено
• Използване на устойчив на корозия SUS316 за осигуряване на дългосрочна издръжливост

Грешките при монтаж на покриви от шисти често водят до латентни повреди — микропукнатини, които се разпространяват поради цикли на замръзване-размразяване (Международен съвет по кодекси, 2021 г.).

7.4 Покрив от глинени керемиди: Контролиране на чупливостта и въртящия момент

Глинените плочки показват ниска якост на опън и ограничен толеранс на огъване. Прекомерното затягане на крепежните елементи е една от най-честите причини за счупване.

Най-добри практики:

• Инструменти за закрепване с контролиран въртящ момент
• Равномерно подрязване на плочки за свободно пространство на куката
• Дизайн на основната плоча с разпределение на напрежението
• Визуална проверка след повторно поставяне на плочките

Избор на подсиленкука за покрив от неръждаема стоманаподобрява структурната надеждност в глинени покривни системи.

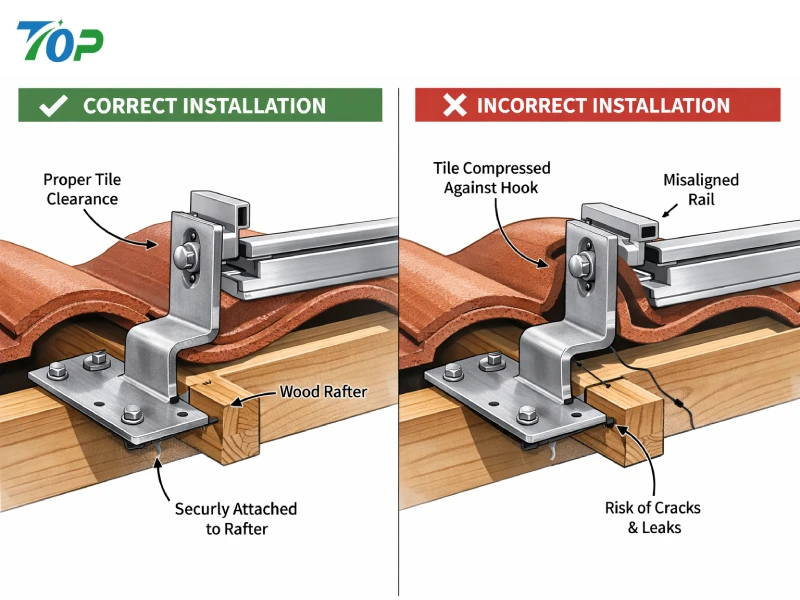

8. Често срещани грешки при инсталирането, които увеличават риска на проекта

Напречно комерсиалносоларен монтаж на керемиден покривпроекти, следните повтарящи се грешки допринасят за надхвърляне на разходите и дългосрочни задължения:

8.1 Използване на универсална кука за всички видове плочки

Опитите за стандартизиране с помощта на модел с една кука често водят до разминаване и повреда на плочките. Необходими са специфични за геометрията решения.

8.2 Пренебрегване на вариацията в зоната на натоварване от вятър

Ъглите и ръбовете на покрива изпитват по-високи сили на повдигане. Разстоянието между куките трябва да отразява класификацията на зоните според структурните кодове.

8.3 Недостатъчно разстояние между плочките

Директният контакт между плочката и куката прехвърля натоварването върху крехки покривни материали, увеличавайки риска от счупване.

8.4 Недостатъчна дълбочина на вграждане на крепежния елемент

Капацитетът на издърпване на крепежните елементи зависи от дълбочината на вграждане и плътността на дървото (American Wood Council, 2018). Подценяването на тези параметри намалява границите на безопасност на системата.

8.5 Неотчитане на топлинното разширение

Монтажните шини от неръждаема стомана и алуминий се разширяват с различна скорост. Неправилният дизайн може да доведе до дългосрочно напрежение във връзките на куките.

9. Ефективност на монтажа и оптимизиране на разходите за труд

Изборът на правилнияпроизводител на слънчеви покривни кукиможе значително да повлияе на ефективността на инсталацията.

Характеристики, които подобряват производителността на полето:

• Предварително сглобени регулируеми компоненти
• Ясна документация за структурно натоварване
• Съгласуваност на партидите за големи поръчки за обществени поръчки
• Съвместим дизайн на релсов интерфейс

Проучванията на производителността на строителството показват, че опростяването на монтажа намалява времето за работа с 10–25% в повтарящи се системи (Gould & Joyce, 2014). В големите слънчеви портфейли на покриви такива спестявания оказват съществено влияние върху маржовете на проекта.

10. Проверка и документация на инженерното натоварване

За комерсиалните слънчеви разработчици и EPC изпълнителите документацията е от съществено значение. Надежднаслънчева покривна кукадоставчикът трябва да предостави:

• Доклади за изпитване на механично натоварване
• Сертификати за материали (SUS304 / SUS316)
• Данни за анализ на крайни елементи (ако има такива)
• Класификация на устойчивост на корозия
• Записи за проследяване на контрола на качеството

Изследванията за изпитване на натоварване от вятър (Kopp et al., 2012) демонстрират, че целостта на закрепването често е ограничаващият фактор в производителността на покривната система. Следователно изборът на кука трябва да бъде потвърден чрез механични доказателства, а не чрез предположения.

11. Анализ на разходите и ползите: извън единичната цена

Решенията за обществени поръчки трябва да вземат предвид стойността на жизнения цикъл, а не първоначалната единична цена. На по-ниска ценакука за покрив за керемиден покривкойто няма регулируемост или структурно сертифициране, може да доведе до:

• По-високи разходи за подмяна на плочки
• Удължена продължителност на монтажа
• Застрахователни спорове след метеорологични събития
• Намалена дългосрочна надеждност

Подходът на общите разходи включва:

• Материални разходи
• Цената на труда
• Разходи за намаляване на риска
• Гаранционна експозиция
• Предвидимост на поддръжката

Когато се оценява холистично, инженерно регулируемслънчева покривна кукасистемите често произвеждат по-добра възвръщаемост на инвестициите в големи търговски портфейли.

12. Как да изберете правилния производител на слънчеви покривни куки за мащабни проекти

При комерсиално и базирано на портфолио слънчево развитие на покрива, избирането на aпроизводител на слънчеви покривни кукие стратегическо решение за инженеринг и управление на риска. Възможностите на производителя за проектиране, производственият контрол и прозрачността на документацията пряко влияят върху ефективността на монтажа, структурната надеждност и дългосрочната производителност на активите.

Освен оценката на цената и времето за доставка, екипите за доставки и инженеринг трябва да оценят следните измерения при снабдяванеслънчева покривна кукасистеми за проекти за слънчев монтаж на керемиден покрив.

12.1 Инженерни възможности и структурно валидиране

Квалифициран производител трябва да предостави данни за механично валидиране, които демонстрират товароносимост при симулирани условия на повдигане на вятъра и налягане надолу.

Основни документи, които да поискате:

• Доклади за изпитване на статично натоварване
• Сертификация за якост на опън на материала
• Документация за анализ на крайни елементи (FEA).
• Проверка на съвместимостта на крепежни елементи
• Класификация за устойчивост на корозия съгласно ISO 9223

Системите за закрепване често са най-слабото звено в покривните соларни инсталации. Изследванията на вятърното инженерство потвърждават, че монтираните на покрива системи трябва да се оценяват като интегрирани структурни възли, а не като изолирани компоненти (Kopp et al., 2012). Доставчик, който не може да предостави документирано доказателство за изпитване, въвежда риск за проекта, който може да бъде избегнат.

12.2 Качество на материала и възможност за проследяване

Най-висока производителносткуки за покрив от неръждаема стоманаса произведени от неръждаема стомана SUS304 или SUS316. Въпреки това, само качеството на материала е недостатъчно; проследимостта и последователността са еднакво важни.

За обществени поръчки в мащаб на портфолио системите за контрол на качеството трябва да включват:

• Сертифициране на материал на партидно ниво
• Проверка на допустимите отклонения на размерите
• Проверки за консистенция на повърхността
• Проверка на целостта на заваръчния шев (ако е приложимо)

Корозията намалява ефективната площ на напречното сечение и здравината на конструкцията с течение на времето. За крайбрежни райони или региони с висока влажност SUS316 обикновено се препоръчва за поддържане на 25-годишна издръжливост на дизайна.

12.3 Регулируемост и SKU оптимизация

Производителите, предлагащи модулни регулируеми дизайни на куки, намаляват сложността на инвентара. Вместо да съхранявате множество модели с фиксирана височина, регулируемикука за покрив за керемиден покривсистемите могат да покриват плоски, глинени плочки и плочки с умерена кривина.

Тази гъвкавост подобрява:

• Складова ефективност
• Адаптивност на монтажа
• Намалени модификации на полето
• По-бързи цикли на доставки

От гледна точка на разходите за жизнения цикъл, адаптивните системи с куки често осигуряват по-висока дългосрочна стойност в сравнение с евтините алтернативи с фиксирана геометрия.

12.4 Производствен капацитет и стабилност на доставките

Големите търговски соларни портфейли изискват последователни графици за доставка. Прекъсването на доставките на монтажния хардуер може да забави монтажните екипи и да повлияе на сроковете за пускане в експлоатация.

Надежднасоларен монтаж за керемиден покривдоставчикът трябва да докаже:

• Мащабируеми производствени линии
• Прозрачност на времето за изпълнение
• Възможност за експортна логистика
• Постоянна повторяемост на размерите

Последователността е особено важна, тъй като промяната в размерите на височината на куката или подравняването на основната плоча може да причини неправилно подравняване на релсите при дълги покривни участъци.

13. Модел на инженерно сътрудничество за търговски инсталации

За търговски портфейли и покривни портфолиа с много сгради, сътрудничеството между монтажника ипроизводител на слънчеви покривни кукитрябва да се случи преди финализиране на спецификацията на материалите.

Оптимизираният работен процес обикновено включва:

1. Преглед на документацията за покривна конструкция
2. Идентификация на типа плочки и измерване на дебелината
3. Изчисляване на натоварването от вятър и сняг според местния код
4. Планиране на оформлението на разстоянието между куките
5. Спецификация на структурни крепежни елементи
6. Валидиране на прототип (ако е необходимо)

Интегрирането на тези стъпки по време на предварителна конструкция намалява поръчките за промяна и корекциите на място. Съгласно ASCE 7 (2022 г.) покривните системи трябва да отчитат специфичното за зоната налягане на повдигане на вятъра. Инженерните данни на етапа на закрепване осигуряват съответствие и подобряват структурната устойчивост.

14. Дългосрочни съображения за ефективност при слънчев монтаж на керемиден покрив

При оценяванеслънчева покривна кукасистеми, дългосрочната надеждност е толкова важна, колкото и производителността на първоначалната инсталация.

14.1 Термично разширение и умора

Слънчевите монтажни релси обикновено са алуминиеви, докато куките са от неръждаема стомана. Диференциалното разширение между материалите въвежда циклично напрежение в точките на свързване. Над 25-годишен експлоатационен живот устойчивостта на умора става актуална.

14.2 Класификация на корозионната среда

ISO 9223 категоризира нивата на атмосферна корозивност. Крайбрежните среди (категории C4–C5) изискват материали с по-висока устойчивост на корозия. В такива случаи се препоръчва SUS316 за предотвратяване на точкова корозия.

14.3 Достъпност на поддръжката

Куките трябва да позволяват достъп за проверка без пълно премахване на модула. Ефективният дизайн за поддръжка подобрява дългосрочната оперативна стабилност.

15. Често задавани въпроси относно слънчевите покривни куки

15.1 Може ли една соларна покривна кука да пасне на всички видове керемиди?

Не. Геометрията на плочките варира значително. Регулируемите дизайни могат да покриват множество категории плочки, но шисти и силно извити испански плочки често изискват специализирани конфигурации.

15.2 Как да измеря височината на плочката, преди да избера кука?

Измерете общата дебелина на плочката и височината на припокриване. Уверете се, че избраната височина на куката осигурява достатъчно разстояние, без да притиска повърхността на плочката.

15.3 Какъв материал е най-подходящ за слънчев монтаж на крайбрежен керемиден покрив?

Неръждаемата стомана SUS316 се препоръчва за среда с висока соленост или морска среда поради подобрената устойчивост на корозия.

15.4 Колко куки за покрив са необходими на киловат?

Количеството куки зависи от класификацията на зоната на вятъра, размера на модула и разстоянието на релсата. Структурните изчисления трябва да следват критериите за натоварване ASCE 7.

15.5 Изискват ли слънчеви покривни куки за мигане?

В някои керемидени покривни системи се препоръчва интегриране на обшивка или водоустойчива мембрана за подобряване на дългосрочното предотвратяване на течове.

15.6 Какво причинява напукване на плочките по време на монтаж?

Честите причини включват недостатъчна хлабина, пренатягане, неправилна техника на повдигане и неравномерно разпределение на товара.

15.7 Как може да се намали времето за инсталиране?

Използването на регулируеми предварително сглобени куки и стандартизирани релсови интерфейси значително подобрява ефективността на монтажа.

16. Стратегическо заключение: Инженерната прецизност стимулира рентабилността на проекта

Изборът на правилнияслънчева покривна куказа аслънчева система за монтаж на керемиден покриве многоизмерно инженерно решение. Геометрията на плочките, поведението при прехвърляне на натоварването, корозионната среда и работният процес на инсталиране трябва да бъдат оценени заедно.

За проекти от комерсиален мащаб системата за закрепване определя:

• Структурно съответствие
• Производителност на монтажа
• Гаранционна експозиция
• Разходи за поддръжка през жизнения цикъл
• Надеждност на ниво портфолио

Добре проектиран регулируемкука за покрив за керемиден покривприложения намалява несигурността на полето, подобрява разпределението на натоварването и подобрява водоустойчивостта. Когато са подкрепени от документирано структурно валидиране и производствена последователност, такива системи осигуряват дългосрочна стабилност и измерими предимства в разходите.

Инженерната прецизност на ниво закрепване се превръща директно в подобрени маржове на проекта и намален оперативен риск. За монтажници, EPC изпълнители и екипи за доставки, управляващи слънчеви портфолиа от керемидени покриви, изборът на правилнияпроизводител на слънчеви покривни кукине е просто решение за снабдяване - това е структурна стратегия.

Референции

• Американско дружество на строителните инженери. (2022).Минимални проектни натоварвания и свързани критерии за сгради и други конструкции (ASCE/SEI 7-22). ASCE.
• Американски съвет по дърво. (2018).Национална спецификация за проектиране на дървена конструкция (NDS). Американски съвет по дърво.
• Международна организация по стандартизация. (2012).ISO 9223: Корозия на метали и сплави. Корозивност на атмосферата. Класификация. ISO.
• Международен съвет по кодове. (2021 г.).Международен жилищен код (IRC). ICC.
• Kopp, GA, Farquhar, S., & Morrison, M. (2012). Вятърни натоварвания върху слънчеви панели на покрива.Journal of Wind Engineering and Industrial Aerodynamics, 111, 100–111.
