Често срещани грешки при инсталиране на фотоволтаични системи и как да избегнете повреда на покрива при слънчеви проекти

Защо защитата на покрива е критично инженерно изискване в фотоволтаичните инсталационни системи

В съвременните фотоволтаични проекти,често срещани грешки при инсталиране на PVвече не са прости строителни проблеми. Това са структурни инженерни рискове, които пряко засягат целостта на покрива, надеждността на системата и дългосрочното изпълнение на проекта. За EPC изпълнителите, инсталаторите на соларни системи и дистрибуторите на слънчеви монтажни системи защитата на покрива трябва да се третира като основно инженерно изискване, а не като допълнителна инсталационна подробност.

С бързото глобално разрастване на rooftop фотоволтаични системи, особено в търговски и промишлени приложения, повредите на покрива, свързани с монтажа, се превърнаха в чест проблем. В повечето случаи тези проблеми не са причинени от самите фотоволтаични модули, а от неправилен дизайн на монтажната система, неправилни методи за инсталиране или недостатъчно разбиране на поведението при натоварване на покрива при вятър, топлинно разширение и дългосрочно механично напрежение.

От гледна точка на EPC повредата на покрива води до значителни скрити разходи, включително ремонтни работи, гаранционни искове, прекъсване на системата и риск за репутацията. Следователно предотвратяването на щети на покрива е не само техническо изискване, но и критичен фактор за поддържане на рентабилността на проекта и дългосрочната оперативна стабилност.

Надеждната слънчева монтажна система, съчетана със стандартизирани инсталационни процедури и инженерни материали, е от съществено значение за осигуряване както на електрическите характеристики, така и на структурната безопасност през целия жизнен цикъл на проекта.

Инженерна гледна точка: Защо възниква повреда на покрива при проекти за фотоволтаични инсталации

За да се предотврати ефективно повредата на покрива, е необходимо да се разберат инженерните първопричини, вместо да се фокусира само върху грешките при инсталиране на ниво повърхност. В реални EPC проекти повредата на покрива обикновено е резултат от множество комбинирани фактори в дизайна, избора на материал и изпълнението на монтажа.

1. Недостатъчна оценка на структурата на покрива преди монтажа

Една от най-честите причини заПовреда на покрива на фотоволтаичната инсталацияе липсата на подходяща структурна оценка преди проектирането на системата. Много проекти предполагат еднаква якост на покрива, без да се оценява действителната носеща способност, условията на стареене на покрива или ограниченията на материала.

От инженерна гледна точка всеки покрив трябва да бъде оценен както за статични натоварвания (тегло на системата), така и за динамични натоварвания (вдигане на вятъра и сили на околната среда). Без този анализ може да възникне концентрация на напрежението, водеща до деформация или дълготрайна структурна умора.

2. Неправилен избор на соларни системи за монтаж въз основа на типа покрив

Една от най-критичните инженерни грешки в покривните фотоволтаични проекти е несъответствието между типа покривна конструкция и дизайна на слънчевата монтажна система. Различните типове покриви имат фундаментално различно механично поведение, хидроизолационни ограничения и характеристики на носене. Следователно използването на универсално решение за монтаж без инженерна адаптация значително увеличава риска от повреда на покрива, структурна нестабилност и дългосрочна повреда на системата.

От инженерна гледна точка на EPC, изборът на слънчева монтажна система не е стандартно действие при доставка – това е решение за структурна съвместимост, което директно определя безопасността на системата, водоустойчивата надеждност и производителността през жизнения цикъл.

2.1. Керемидени покривни системи (керамични/бетонни керемиди)

Керемидените покриви изискватсистеми за монтаж на базата на кукикоито се закотвят в покривната конструкция под керемидите, без да разчитат на натоварването, носещо керемидите. Системата обикновено използва покривни куки от неръждаема стомана, комбинирани с алуминиеви релси.

Инженерен приоритет:

• Избягвайте счупването на плочките, като разпределяте натоварването върху гредите, а не върху плочките
• Използвайте регулируеми куки, за да се адаптирате към неравните повърхности на плочките
• Поддържайте водоустойчива цялост чрез минимизиране на изместването на плочките

Неправилният монтаж на керемидени покриви често води до напукани керемиди, скрито проникване на вода и дълготраен теч под покривния слой.

2.2. Метални покривни системи (трапецовидни / стоящи шевове)

Обикновено се използват метални покривинепроникващи системи на базата на скобиили системи за контролирано проникване в зависимост от профила на покрива. Покривите със стоящи шевове позволяват скоби за шевове, докато трапецовидните покриви често изискват самонарезни винтове с уплътнителни шайби.

Инженерен приоритет:

• Запазете покривния водоустойчив слой, когато е възможно
• Използвайте устойчиви на корозия скоби (препоръчва се SUS304)
• Отчитане на топлинното разширение на метални листове

Неправилното съчетаване на монтажните системи с метални покривни профили може да доведе до изтичане, разхлабване на крепежните елементи или дълготрайно напукване от умора поради термично движение.

2.3. Системи за плоски бетонни покриви

Обикновено се използват плоски бетонни покривибаластни системи или закотвени системи за основна плочав зависимост от товароносимостта на конструкцията. Баластните системи избягват проникването в покрива, докато анкерираните системи използват химически анкери или разширителни болтове.

Инженерен приоритет:

• Оценете товароносимостта на покрива, преди да изберете баластни системи
• Осигурете устойчивост на повдигане от вятър чрез конструкция за структурно закотвяне
• Използвайте водоустойчиво уплътнение, ако е необходимо проникване

Неправилното изчисляване на натоварването в системите с плосък покрив може да доведе до прекомерно структурно напрежение или недостатъчна устойчивост на вятър, особено в райони със силен вятър.

2.4 Инженерно заключение: Защо изборът на система е решение за структурна безопасност

Изборът на слънчева монтажна система не е само избор на поръчка, но и основно инженерно решение, което определя как цялата фотоволтаична система взаимодейства със структурата на сградата.

Несъответствието между типа на покрива и дизайна на монтажната система може да доведе до:

• Водоустойчивост на покрива
• Деформация на конструкцията при натоварване от вятър
• Ускорена корозия и умора на материала
• Повишени разходи за дългосрочна поддръжка

За EPC изпълнителите правилният избор на система е в основата на надеждността на проекта, ефективността на монтажа и контрола на разходите през жизнения цикъл.

Следователно изборът на слънчева монтажна система не е просто решение за доставка, а решение за структурна безопасност, което пряко влияе върху надеждността на системата.

3. Липса на стандартизиран работен процес за инсталиране

Много монтажни екипи разчитат на опит, а не на стандартизирани инженерни процедури. Това често води до непоследователно прилагане на въртящ момент, неправилно подравняване на релсата и липсващи стъпки за проверка на водоустойчивост.

Без стандартизиран контрол на работния процес, дори висококачествени материали може да се провалят поради неправилни инсталационни практики. Това е една от най-често пренебрегваните причини за проблеми, свързани с покрива при фотоволтаични проекти.

Основни грешки при монтажа на PV, които водят до повреда на покрива

Следните грешки при монтажа се наблюдават често в EPC проекти и представляват най-критичните рискови фактори за повреда на покрива. Тези проблеми не са теоретични - те са доказани на място инженерни грешки.

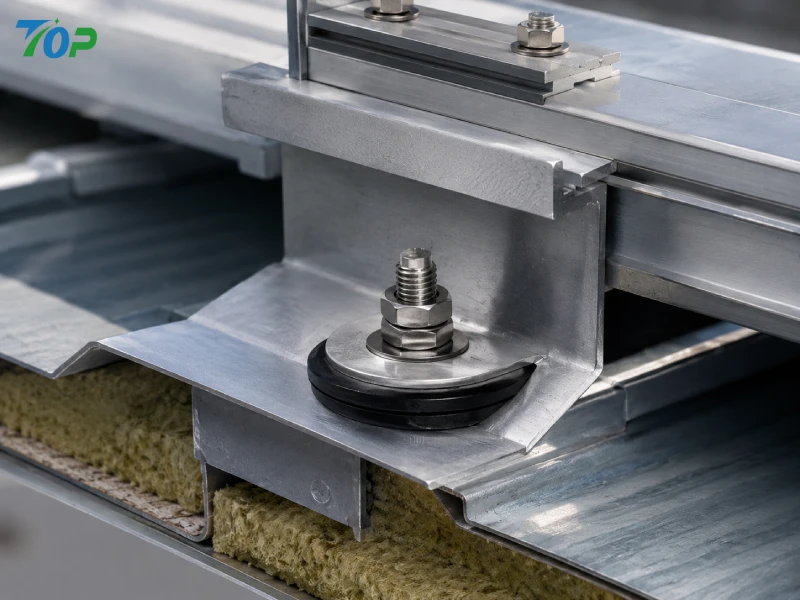

Неправилно проникване на покрива и методи за хидроизолация

Неправилното проникване на покрива е основна причина за дългосрочни течове в соларните инсталации. Проблемът често не е самото проникване, а липсата на подходящ водоустойчив дизайн, като мигащи системи, EPDM уплътняващи слоеве или проектирано интегриране на уплътнение.

Прекаленото разчитане на уплътнители без механични водоустойчиви структури увеличава риска от навлизане на вода, особено при цикли на топлинно разширение и свиване.

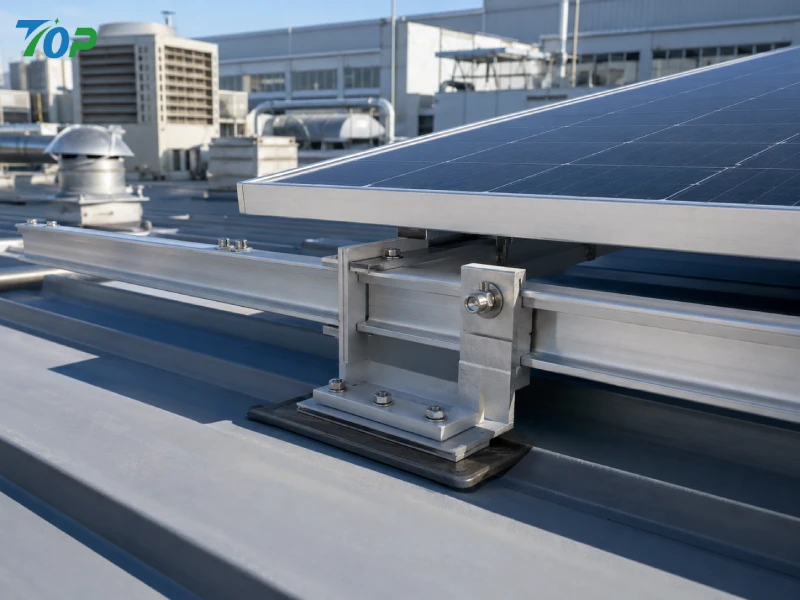

Неправилно управление на структурното натоварване в системите за монтаж

Неравномерното разпределение на натоварването е друга ключова причина за деформация на покрива. Когато монтажните системи концентрират напрежението в определени точки, вместо да го разпределят равномерно, дълготрайната структурна умора става по-вероятна.

Този проблем става още по-критичен в региони с големи натоварвания от вятър или крайбрежни среди.

Използване на нискокачествен или несертифициран хардуер

Качеството на материала пряко влияе върху издръжливостта на системата. Използването на крепежни елементи, различни от SUS304, или лошо обработени алуминиеви компоненти увеличава риска от корозия, особено във влажни или крайбрежни условия.

Корозията не само намалява здравината на конструкцията, но може също така да причини оцветяване на повърхността на покрива и дълготрайно разграждане.

Несъосност на релсата и грешки при монтажа

Дори малки грешки в подравняването на релсите могат да доведат до неравномерно разпределение на напрежението в фотоволтаичните модули. С течение на времето това може да увеличи риска от микропукнатини и да намали ефективността на системата.

Следователно правилното подравняване е структурно изискване, а не само естетическо.

Инженерни принципи за предотвратяване на повреди на покрива във фотоволтаични системи

Предотвратяването на повреда на покрива изисква преминаване от мислене, базирано на инсталацията, към проектиране на система, ръководено от инженерство. Следните принципи представляват основните най-добри практики в съвременните EPC соларни проекти.

Принцип 1: Натоварването трябва да бъде равномерно разпределено

Системите за слънчево монтиране трябва да гарантират, че механичните натоварвания са равномерно разпределени по повърхността на покрива, за да се избегне концентрацията на локално напрежение.

Принцип 2: Хидроизолацията трябва да бъде структурно интегрирана

Водоустойчивата защита не трябва да разчита единствено на уплътнители. Вместо това, той трябва да бъде интегриран в дизайна на монтажната система с помощта на мигащи комплекти, EPDM интерфейси и проектирани уплътнителни структури.

Принцип 3: Инсталирането трябва да следва стандартизирани инженерни процедури

Контролът на въртящия момент, проверката на центровката и инспекцията след инсталирането трябва да бъдат стандартизирани, за да се гарантира, че изпълнението на място отговаря на изискванията на инженерния дизайн.

Най-добри инженерни практики за елиминиране на риска от повреда на покрива в проекти за фотоволтаични инсталации

Докаточесто срещани грешки при инсталиране на PVчесто произлизат от грешки при изпълнение на място, най-ефективният начин за елиминиране на риска от повреда на покрива е да се измести подходът на целия проект към проектиране на система, ръководено от инженеринг. За EPC изпълнителите и инсталаторите на соларни системи това означава преминаване от реактивно отстраняване на неизправности към проактивно структурно планиране.

Една добре проектирана соларна инсталационна система не разчита само на индивидуален опит на монтажника. Вместо това зависи от стандартизирани инженерни работни потоци, сертифицирани монтажни компоненти и ясно дефинирани параметри за контрол на инсталацията, които осигуряват последователност във всички етапи на проекта.

1. Стандартизирана оценка на покрива преди проектиране на фотоволтаична система

Професионалният работен процес на EPC винаги започва с подробна оценка на покрива. Тази стъпка често се подценява, но тя определя структурната безопасност на цялата фотоволтаична система.

Основните инженерни проверки включват товароносимостта на покрива, състоянието на покривния материал, целостта на хидроизолацията и нивото на стареене на конструкцията. Тези фактори пряко влияят върху избора на слънчеви монтажни системи и методи за монтаж.

Без тази стъпка дори висококачествените монтажни системи не могат да гарантират защита на покрива, тъй като условията на основата са неизвестни или нестабилни.

2. Използване на сертифицирани слънчеви монтажни системи за структурна безопасност

Сертифицираните слънчеви монтажни системи играят критична роля за намаляване на риска от структурни повреди. Стандарти като изпитване на механично натоварване, валидиране на устойчивост на корозия и симулация на устойчивост на вятър гарантират, че системата работи надеждно при реални условия.

За EPC изпълнителите сертифицирането не е просто изискване за съответствие – то е механизъм за контрол на риска. Намалява отговорността на проекта, подобрява предвидимостта на инсталацията и подобрява дългосрочната надеждност на системата.

В професионалните процеси на снабдяване се предпочитат сертифицираните системи, защото те намаляват несигурността при широкомащабни проекти за внедряване, особено за търговски и промишлени покриви.

3. Оптимизиране на структурното натоварване и инженерство за устойчивост на вятър

Един от най-критичните инженерни аспекти на покривните PV системи е разпределението на натоварването. Правилно проектираната слънчева монтажна система гарантира, че механичните сили са равномерно разпределени по повърхността на покрива, предотвратявайки натрупването на локално напрежение.

Устойчивостта на повдигане на вятъра е особено важна в крайбрежните райони и районите със силен вятър. Ако системата не е проектирана да се справя със силите на повдигане, тя може постепенно да разхлаби структурните връзки и в крайна сметка да причини повреда на покрива.

Усъвършенстваните системи за монтаж използват разпределени стратегии за закотвяне и аеродинамични структурни оформления, за да намалят въздействието на налягането на вятъра, като същевременно поддържат ефективността на монтажа.

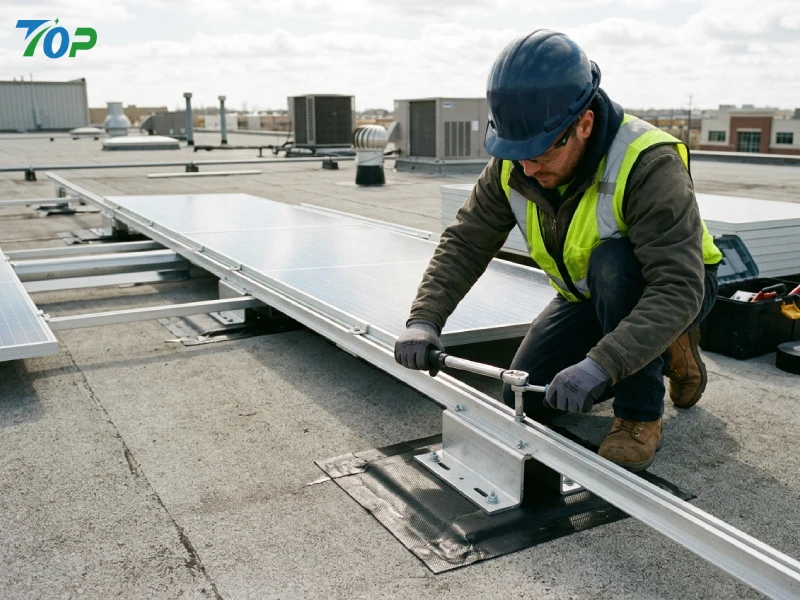

4. Контрол на въртящия момент при инсталиране и осигуряване на качеството на инженеринга

Контролът на въртящия момент е едно от най-често пренебрегваните инженерни изисквания в проектите за фотоволтаични инсталации. Неправилното прилагане на въртящ момент може да доведе или до свръхкомпресия (увреждане на покривната конструкция) или недостатъчно затягане (причиняващо нестабилност).

Професионалните работни процеси на EPC изискват използване на динамометричен ключ с определени стандарти за всяка точка на свързване. Това гарантира последователност между всички инсталатори и елиминира променливостта, причинена от разликите в ръчната инсталация.

Освен това се изисква инспекция след инсталирането, за да се провери подравняването, целостта на водоустойчивото уплътнение и структурната стабилност преди активирането на системата.

5. Философия на дизайна на водоустойчивата първа слънчева монтажна система

Хидроизолацията никога не трябва да се третира като второстепенна стъпка в соларната инсталация. Вместо това, той трябва да бъде вграден в структурния дизайн на самата монтажна система.

Модерните системи от инженерен клас интегрират мигащи комплекти, EPDM уплътнителни слоеве и контролирани точки на проникване, за да осигурят дългосрочна водоустойчивост при условия на термично разширение.

Този подход значително намалява дългосрочните рискове от течове в сравнение с традиционните методи за монтаж, зависещи от уплътнителя.

Как EPC изпълнителите могат да намалят общия риск от жизнения цикъл чрез избор на система за монтаж

Освен качеството на монтажа, изборът на слънчева монтажна система има пряко влияние върху общите разходи за жизнения цикъл на проекта. EPC изпълнителите, които се съсредоточават само върху първоначалните разходи за доставка, често са изправени пред по-високи разходи за поддръжка и повишени рискове за ремонт на покрива с течение на времето.

Разходи за жизнен цикъл спрямо първоначални разходи за доставка

Евтините системи за монтаж могат да намалят първоначалната инвестиция, но често водят до по-високи дългосрочни разходи за обслужване поради корозия, структурна нестабилност или водоустойчива повреда.

Системите от инженерен клас, макар и малко по-високи като първоначална цена, значително намаляват честотата на поддръжка и удължават живота на системата, като подобряват цялостната възвръщаемост на инвестициите на проекта.

Намаляване на отговорността на EPC чрез стандартизация на системата

Стандартизираните системи за монтаж опростяват обучението за инсталиране, намаляват човешката грешка и подобряват последователността в множество обекти на проекта.

Това е особено важно за EPC компаниите, управляващи широкомащабни разпределени покривни портфейли, където променливостта на инсталацията може да създаде значителен оперативен риск.

Оптимизиране на запасите и доставките за дистрибутори

От гледна точка на дистрибутора, универсално съвместимите системи за монтаж намаляват сложността на SKU и подобряват ефективността на оборота на инвентара.

Това също така гарантира, че монтажниците надолу по веригата могат да адаптират една и съща система към различни типове покриви, подобрявайки гъвкавостта на веригата за доставки.

TopFenceSolar Engineering Perspective: Изграждане на надеждни фотоволтаични системи за монтаж на покрива

От инженерна гледна точка, една високонадеждна слънчева монтажна система трябва да балансира три ключови изисквания: структурна безопасност, водоустойчива издръжливост и ефективност на монтажа. Този баланс определя дългосрочната производителност на фотоволтаичните системи на покрива.

Стандарти за инженерни материали за дългосрочна издръжливост

Висококачествените системи за монтаж обикновено използват анодизирани алуминиеви конструкции, комбинирани с крепежни елементи от неръждаема стомана SUS304, за да осигурят устойчивост на корозия в тежки среди, включително крайбрежни райони и региони с висока влажност.

Тази комбинация от материали намалява риска от галванична корозия и гарантира дългосрочна механична стабилност при стрес от околната среда.

Адаптивност на дизайна при различни типове покриви

Монтажната система от професионален клас трябва да поддържа множество типове покриви, включително керемидени покриви, метални покриви и плоски бетонни покриви. Тази адаптивност намалява сложността на дизайна на проекта и подобрява ефективността на инсталирането на EPC.

Гъвкавите конструкции на скоби и модулните релсови системи позволяват на монтажниците да коригират конфигурациите, без да нарушават структурната цялост.

Инженерен фокус върху ефективността и безопасността на инсталацията

В реални EPC проекти скоростта на монтажа трябва да бъде балансирана със структурната безопасност. Добре проектираната система за монтаж намалява стъпките на монтаж, като същевременно поддържа прецизен инженерен контрол върху разпределението на товара и хидроизолационните характеристики.

Най-добри инженерни практики за елиминиране на риска от повреда на покрива в проекти за фотоволтаични инсталации

Въпреки че често срещаните грешки при монтажа на PV често произтичат от грешки при изпълнение на място, най-ефективният начин за елиминиране на риска от повреда на покрива е да се измести подходът на целия проект към проектиране на система, ръководено от инженеринг. За EPC изпълнителите и инсталаторите на соларни системи това означава преминаване от реактивно отстраняване на неизправности към проактивно структурно планиране.

Надеждна фотоволтаична система не се постига само чрез опит в монтажа. Това зависи от стандартизирани инженерни работни потоци, сертифицирани соларни монтажни системи и строг контрол на качеството на инсталацията на всеки етап от проекта.

Стандартизирана оценка на покрива преди проектиране на фотоволтаична система

Всеки професионален EPC проект трябва да започне с пълна оценка на покрива. Тази стъпка определя дали покривът може безопасно да поддържа слънчева фотоволтаична система през целия й жизнен цикъл.

Ключовите точки за оценка включват носеща способност на конструкцията, състояние на покривния материал, цялост на хидроизолацията и дългосрочно поведение при стареене. Тези параметри пряко влияят върху избора на слънчева монтажна система и метода на монтаж.

Без подходяща оценка, дори висококачествените монтажни системи могат да се повредят поради неподходящи структурни условия под фотоволтаичната матрица.

Използване на сертифицирани слънчеви монтажни системи за структурна безопасност

Сертифицираните слънчеви монтажни системи осигуряват проверена производителност при условия на механично натоварване, излагане на корозия и устойчивост на вятър. За EPC изпълнителите този сертификат действа като технически инструмент за контрол на риска, а не като официално изискване.

Стандарти като изпитване на механично натоварване и валидиране на устойчивост на корозия гарантират, че системата работи надеждно при реални инсталационни среди, намалявайки неочакваните структурни повреди.

В широкомащабни проекти сертифицираните системи намаляват несигурността и подобряват съгласуваността между множество инсталационни екипи и обекти.

Оптимизиране на структурното натоварване и инженерство за устойчивост на вятър

Един от най-важните инженерни принципи в покривните PV системи е разпределението на товара. Правилният дизайн гарантира, че механичните сили се разпределят равномерно по покрива, вместо да се концентрират в определени точки на закрепване.

Повдигането на вятъра е критичен фактор за безопасността на системата, особено в крайбрежните райони и районите със силен вятър. Ако не се отчете правилно, това може постепенно да разхлаби монтажните връзки и да компрометира целостта на покрива с течение на времето.

Усъвършенстваните системи за монтаж използват разпределени анкерни оформления, за да намалят локализирания стрес и да подобрят дългосрочната структурна стабилност.

Контрол на въртящия момент при монтажа и инженерно осигуряване на качеството

Контролът на въртящия момент често се подценява в проектите за фотоволтаични инсталации, но е от решаващо значение за структурната безопасност. Неправилният въртящ момент може или да повреди покривните материали, или да причини нестабилни монтажни връзки.

Професионалните EPC стандарти изискват използването на динамометрични ключове с определени стойности на въртящия момент за всяка точка на свързване. Това гарантира постоянно качество на инсталацията, независимо от опита на монтажника.

Инспекцията след инсталирането също е от съществено значение за проверка на точността на подравняване, структурна стабилност и водоустойчиво уплътняване преди пускане на системата в експлоатация.

Водоустойчива философия на дизайна на първата слънчева монтажна система

Водоустойчивата защита трябва да бъде интегрирана в структурния дизайн на монтажната система, а не да се третира като задача след инсталирането.

Съвременните системи от инженерно ниво използват мигащи комплекти, EPDM уплътнителни слоеве и контролирани точки на проникване, за да поддържат дългосрочна водоустойчива надеждност при термично разширение и свиване.

Този структурен подход значително намалява риска от дълготрайни течове на покрива в сравнение със зависещите от уплътнителя методи за монтаж.

Как EPC изпълнителите могат да намалят риска от жизнения цикъл чрез избор на система за монтаж

Изборът на монтажна система има пряко влияние върху общите разходи за жизнения цикъл. EPC изпълнителите, които се фокусират само върху първоначалните разходи за доставка, често се сблъскват с по-високи разходи за поддръжка и ремонт с течение на времето.

Разходи за жизнен цикъл спрямо първоначални разходи за доставка

Евтините монтажни системи могат да намалят първоначалната инвестиция, но често водят до по-високи дългосрочни разходи за обслужване поради корозия, структурно разхлабване или водоустойчива повреда.

Системите от инженерен клас подобряват дългосрочната възвръщаемост на инвестициите чрез намаляване на честотата на поддръжка и удължаване на живота на системата.

Намаляване на отговорността на EPC чрез стандартизация на системата

Стандартизираните системи за монтаж намаляват променливостта на инсталацията, опростяват изискванията за обучение и подобряват последователността на изпълнение в множество проекти.

Това е особено важно за EPC компаниите, управляващи големи разпределени покривни портфейли.

Ефективност на доставките за дистрибутори и търговци на едро

За дистрибуторите универсално съвместимите системи за монтаж опростяват управлението на инвентара и намаляват сложността на SKU.

Това подобрява ефективността на веригата за доставки и позволява по-бърз отговор на различни изисквания на проекта.

TopFenceSolar Engineering Perspective: Надеждни фотоволтаични системи за монтаж на покрива

Една високоефективна слънчева монтажна система трябва да балансира структурна безопасност, водоустойчива издръжливост и ефективност на монтажа. Тези три фактора определят дългосрочната надеждност на фотоволтаичните системи на покрива.

Инженеринг на материалите за дългосрочна издръжливост

Висококачествените системи за монтаж обикновено съчетават анодизирани алуминиеви конструкции с крепежни елементи от неръждаема стомана SUS304. Тази комбинация подобрява устойчивостта на корозия и гарантира стабилност във влажна или крайбрежна среда.

Той също така намалява риска от галванична корозия и поддържа структурната цялост при дългосрочно излагане на околната среда.

Адаптивност между видовете покриви

Професионалните системи за монтаж трябва да са съвместими с керемидени покриви, метални покриви и плоски бетонни покриви.

Модулните конструкции на скоби и регулируемите релсови системи позволяват на екипите на EPC да адаптират конфигурациите на инсталацията, без да компрометират структурните характеристики.

Инженерен фокус върху ефективността на инсталацията

Ефикасният монтаж се постига чрез намаляване на ненужните стъпки, като същевременно се поддържа прецизен контрол върху структурните и хидроизолационни изисквания.

Този баланс помага на EPC изпълнителите да подобрят скоростта на изпълнение на проекта, без да жертват безопасността или надеждността.
