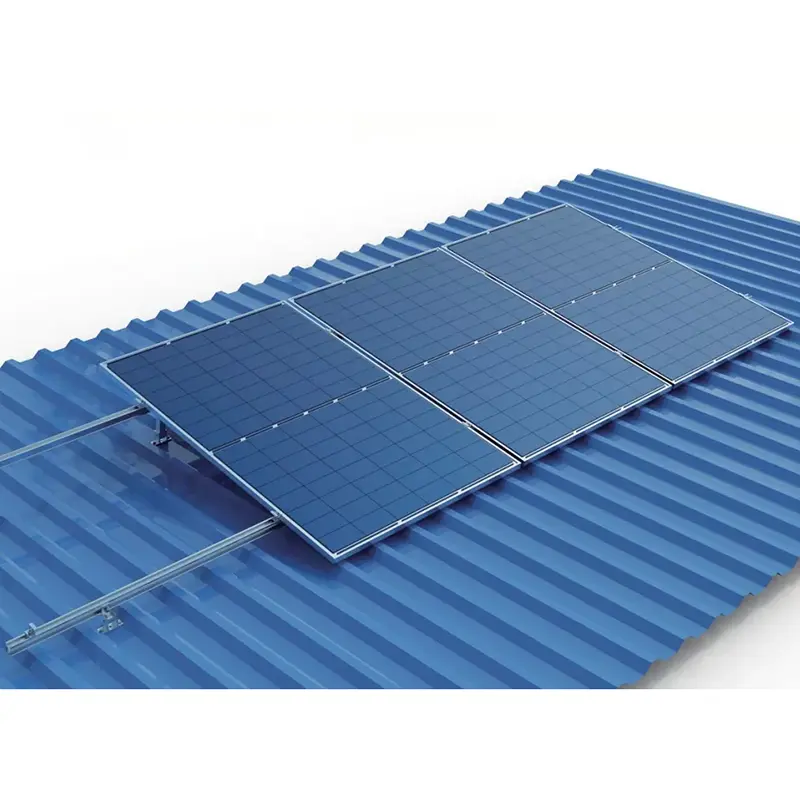

Алуминиеви релси за монтаж на соларен панел

Релсите за монтаж на алуминиев слънчев панел TF-RL-B48 са предназначени за покриви. Те обикновено се използват за монтаж, където има високи изисквания за здравина на конструкцията. Дизайнът на релсовия профил е по-здрав и по-дебел от обикновените покривни релси на пазара, може да се прилага в някои проекти със силна скорост на вятъра до 60 m/s.

ЛИСТ С ДАННИ

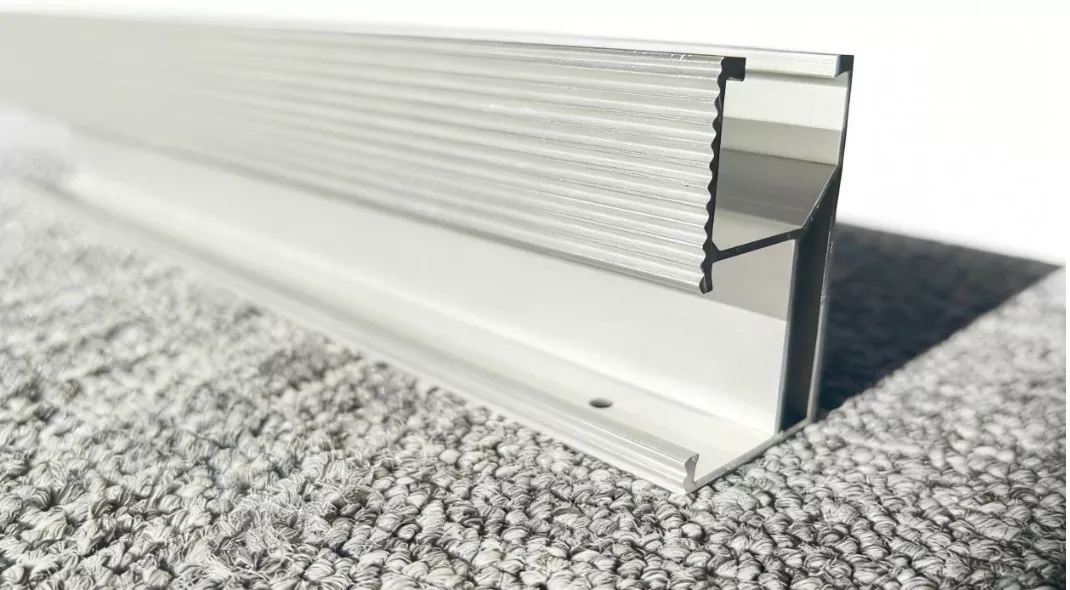

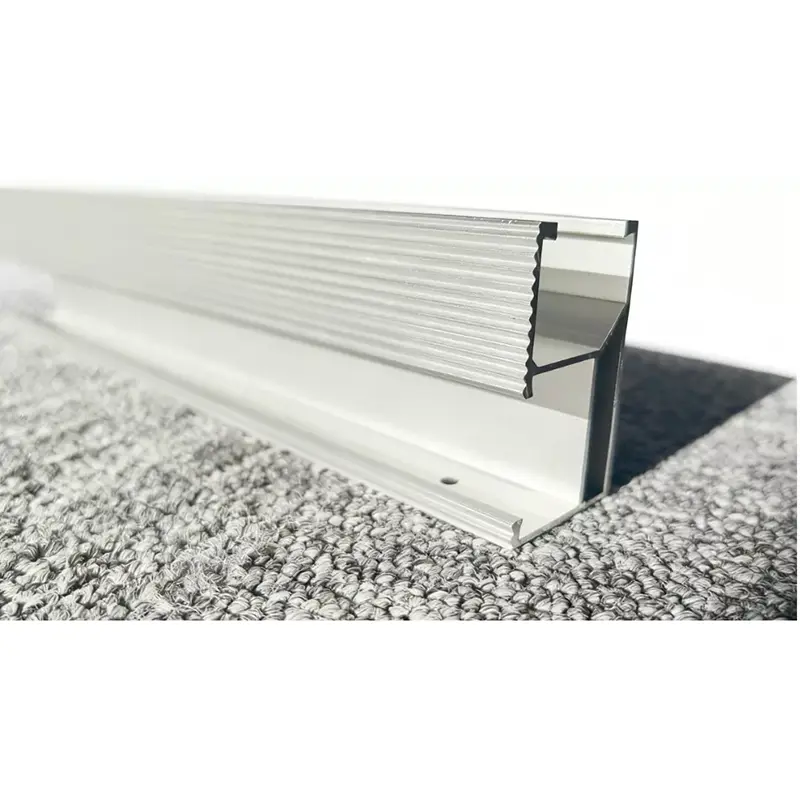

PV релсите TF-RL-B48 бяха популярни поради специалния си дизайн, той е проектиран със слот в задната част на профила, така че конекторът на релсата може да бъде монтиран в задната част на релсата, което няма да повлияе на инсталирането на L крака или кука за керемиден покрив.

По този начин екипът за инсталиране не трябва да се тревожи за проблема с интерференцията, спестявайки време за инсталиране.

Дебелината на анодизиращия слой на нашите алуминиеви релси за монтаж на соларен панел е повече от 10 μm, с добър външен вид и силна устойчивост на корозия. Което ги прави подходящи за използване на открито при различни климатични условия. (различни изисквания за анодизиращ слой също могат да бъдат персонализирани)

Теглото на алуминиевите соларни монтажни релси е леко, лесно за боравене и инсталиране, което ще спести разходи за труд и ще поддържа гъвкав монтаж.

Предната страна на релсата на покрива има ивици, които могат да увеличат стабилността на аксесоарите на куката за покрив или L крачетата, за да съвпадат перфектно с нея.

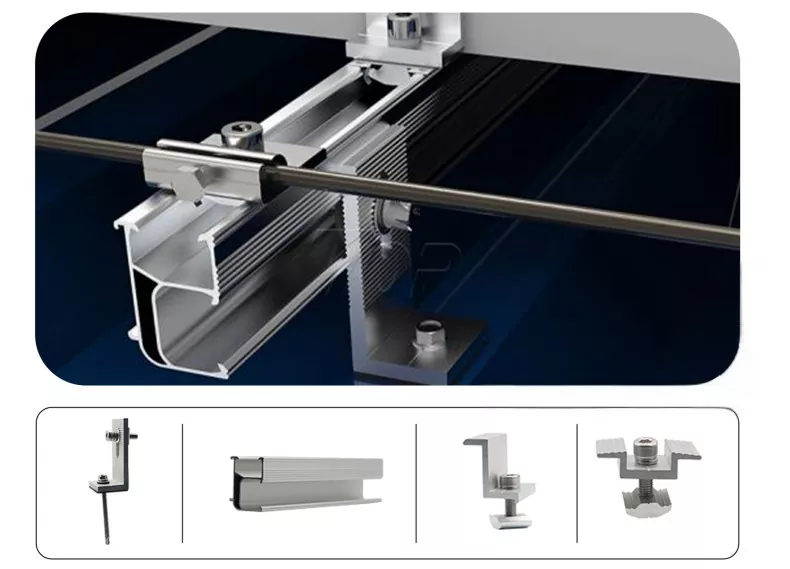

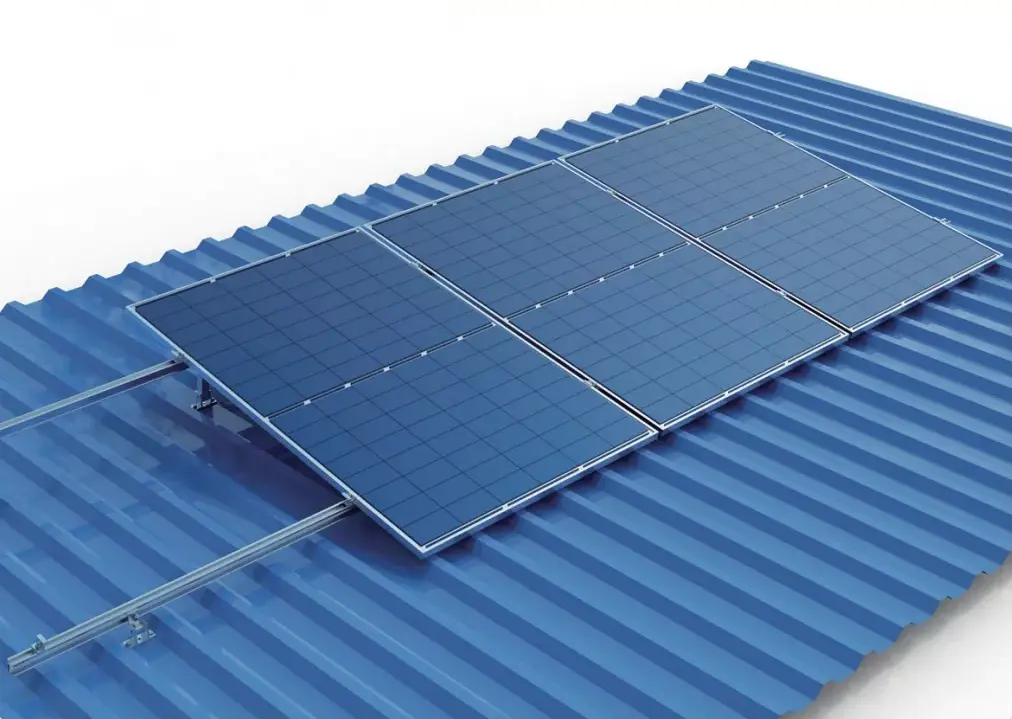

Монтажната конструкция за метален покрив, включително: L крак, соларна релса, крайна скоба, средна скоба и др.

Има налични сребрист и черен цвят, а дължината може да бъде персонализирана според заявката на проекта.

Количеството на всеки артикул може да се коригира според изискванията

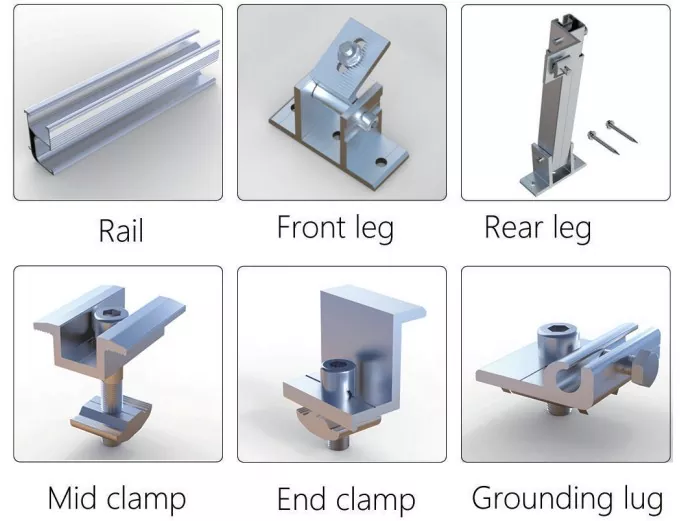

Какви са пълните монтажни комплекти на тази соларна стелажна система?

Целите комплекти съдържат главно релси, преден крак, заден крак и скоби като средна скоба, крайна скоба и заземяваща накрайник и др.

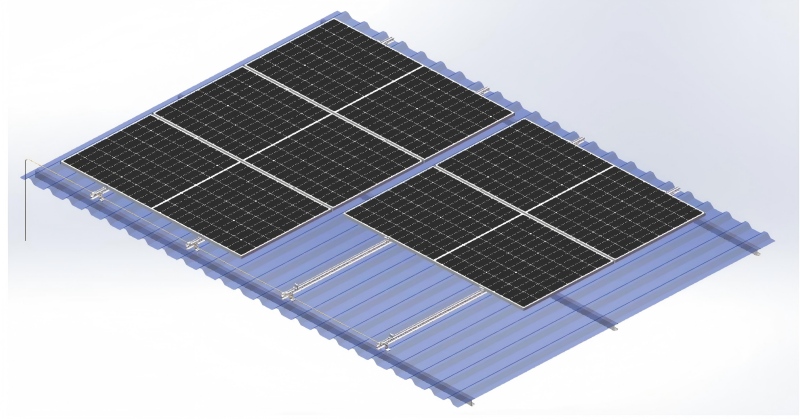

Как да инсталирате релси на покрива?

1. Измерете размера на покрива, за да проверите количеството релси за монтаж на алуминиеви слънчеви панели.

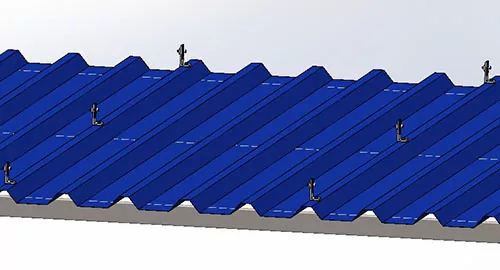

2. Инсталирайте опорната основа на релсата. Например по-долу тип решение за L крака, монтиране на комплекти L крака първо на позиционния покрив.

3. Плъзгащи се релси между една и съща линия L-крачета, закрепени с болта с Т-образен прорез на L-крачетата. Релсите ще бъдат свързани с релсови конектори, както е показано на фигурите по-долу.

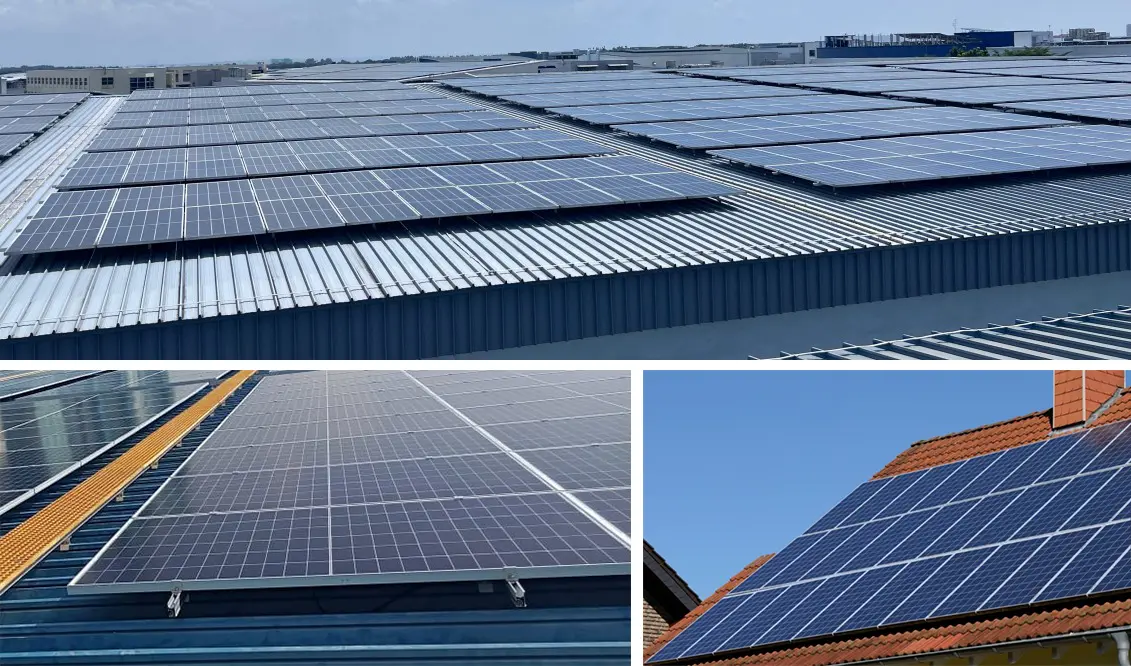

Случай на проекта
