Непроникваща система за монтиране на соларен баласт на плосък покрив: Водоустойчиво решение от инженерен клас за комерсиални фотоволтаични проекти на покрива

Защо системите за монтиране на соларен баласт на плосък покрив заменят проникващите фотоволтаични конструкции на покрива

В търговските покривни фотоволтаици, система за монтаж на соларен баласт на плосък покривсе превърна в едно от най-бързо развиващите се инсталационни решения за EPC изпълнители, инсталатори на соларни системи и собственици на промишлени сгради. Тъй като все повече фабрики, складове, логистични паркове и търговски центрове приемат покривна слънчева енергия, индустрията се отклонява от традиционните покривни конструкции към системи без пробиване, които намаляват рисковете за хидроизолация и подобряват ефективността на строителството.

За много EPC компании исковете за течове на покрива вече не са малък проблем след продажбата. Единична водоустойчива повреда може да създаде скъпи разходи за поддръжка, да прекъсне фабричните операции и да навреди на дългосрочното доверие на клиентите. Точно поради това,система за монтаж на соларен баласт на плосък покриввече е широко предпочитан в търговски и индустриални покривни проекти. Чрез използване на баластни тежести вместо проникване в покрива, системата помага за защита на водоустойчивите мембрани, като същевременно съкращава сроковете за монтаж.

В същото време модерните баластни соларни стелажни системи вече не са просто „прости структури без пробиване“. Инженерните стандарти се развиха бързо през последните няколко години. Устойчивостта на повдигане на вятъра, оптимизирането на натоварването на покрива, дренажната хлабина, защитата от корозия и аеродинамичната стабилност вече са централни фактори за проектиране, особено за широкомащабни търговски фотоволтаични инсталации.

Тази статия обяснява как работят непроникващите слънчеви системи за монтиране на покрива, защо EPC изпълнителите все повече ги предпочитат и какви инженерни детайли всъщност имат значение в комерсиалните покривни проекти в реалния свят.

Защо комерсиалните покривни слънчеви проекти се насочват към непроникващи системи за монтиране на баласт

Преди десет години много слънчеви системи на покриви все още разчитаха в голяма степен на проникващи анкерни връзки. Пробиването на бетонни покриви се смяташе за нормална практика. Но търговските стандарти за покриви се промениха и собствениците на сгради днес са много по-чувствителни към рисковете, свързани с хидроизолацията, отколкото преди.

В много индустриални съоръжения самият покрив защитава производствено оборудване и инвентар на стойност милиони долари. Проблем с изтичане над автоматизирана производствена линия, хладилен склад или фабрика за електроника може бързо да се превърне в основен оперативен проблем. В някои проекти разходите за ремонт от навлизане на вода всъщност са по-високи от първоначалните разходи за монтажна конструкция.

Поради това непроникващите слънчеви монтажни системи вече се разглеждат по-малко като алтернативно решение и повече като стратегия за контрол на риска.

Нарастващ натиск върху EPC изпълнителите

EPC изпълнителите днес са под натиск от няколко посоки:

• По-кратки графици на проекти
• Увеличаване на разходите за труд
• По-високи рискове от отговорност за хидроизолация
• По-строги структурни прегледи на покрива
• Нарастващи очаквания на собствениците за дългосрочна надеждност

Традиционното проникване на покрива често създава допълнителни процедури за одобрение. Водоустойчивите проверки, ремонтите на мембраните и структурното укрепване могат да усложнят проекта. Непроникваща баластна слънчева монтажна система помага за опростяване на тези работни процеси.

За монтажници, управляващи едновременно множество покривни проекти с MW мащаб, намаляването на стъпките за инсталиране може директно да подобри скоростта на оборот на проекта и ефективността на труда.

Преминаването към съществуващи проекти за реконструкция на сгради

Друга причина, поради която баластните конструкции растат бързо, е разширяването на модернизирани покривни слънчеви проекти.

Много търговски сгради никога не са били първоначално проектирани за фотоволтаични системи. Някои покриви вече са на 8–15 години, със стари водоустойчиви слоеве или несигурна конструктивна документация. В тези случаи собствениците на сгради често не желаят да позволят допълнително пробиване в покривната мембрана.

Подходът за монтиране на соларен покрив без пробиване намалява притесненията по време на процеса на одобрение и дава на EPC изпълнителите по-практично решение за по-стари сгради.

Хидроизолацията вече не е „малък проблем“

В миналото дискусиите относно хидроизолацията понякога се третираха като второстепенни в сравнение с ефективността на генерирането на енергия. Този манталитет се промени доста.

Днес много търговски клиенти оценяват покривните соларни предложения, като използват три приоритета:

1. Безопасност на покрива
2. Надеждност на системата
3. Дългосрочен оперативен риск

Генерационният добив все още има значение, разбира се. Но предотвратяването на течове от покриви стана също толкова важно, особено за логистични складове, фармацевтични фабрики, хранително-вкусови съоръжения и центрове за данни.

Това е един от най-силните двигатели зад приемането на баластни соларни стелажни системи в световен мащаб.

Какво представлява системата за монтиране на соларен баласт на плосък покрив?

Системата за монтиране на соларен баласт на плосък покрив е непроникваща фотоволтаична носеща конструкция, която закрепва слънчеви панели с помощта на претеглени баластни блокове, а не механични котви за покрив.

Вместо пробиване в повърхността на покрива, системата разчита на изчислено баластно тегло, аеродинамичен дизайн и базирана на триене стабилност, за да устои на повдигането на вятъра и да поддържа структурната цялост.

Тези системи обикновено се използват на търговски и промишлени плоски покриви, където запазването на водоустойчивостта е критично.

Основен структурен принцип на работа

Принципът на работа е относително ясен, въпреки че инженерните изчисления зад него могат да станат доста сложни.

Монтажната конструкция разпределя товарите по повърхността на покрива чрез баластни корита, опорни крака и защитни подложки. Силите на повдигане на вятъра се противодействат чрез комбинация от:

• Баластно тегло
• Аеродинамични дефлектори за вятър
• Оптимизирани ъгли на наклон
• Триене между предпазните подложки и покривната мембрана

За разлика от проникващите системи, няма анкерни болтове, пробиващи водоустойчивия слой.

Това е особено важно за TPO, PVC и EPDM мембранни покриви, където водоустойчивостта е силно чувствителна към точките на проникване.

Основни компоненти на баластна соларна система за монтаж

Въпреки че проектите варират между производителите, повечето комерсиални покривни баластни системи включват няколко общи структурни компонента.

Алуминиеви релси AL6005-T5

Алуминиеви релси с висока якост поддържат соларните модули и пренасят натоварванията в цялата конструкция.

Алуминиевата сплав AL6005-T5 е широко използвана, защото осигурява:

• Добра устойчивост на корозия
• Висока здравина на конструкцията
• Леко управление
• Дълъг живот на открито

В сравнение с по-тежките стоманени системи, алуминиевите конструкции са по-лесни за транспортиране и инсталиране на покриви.

Предни и задни опорни крака

Опорните крака определят ъгъла на наклона на модула и структурната геометрия. В зависимост от проекта системите могат да използват:

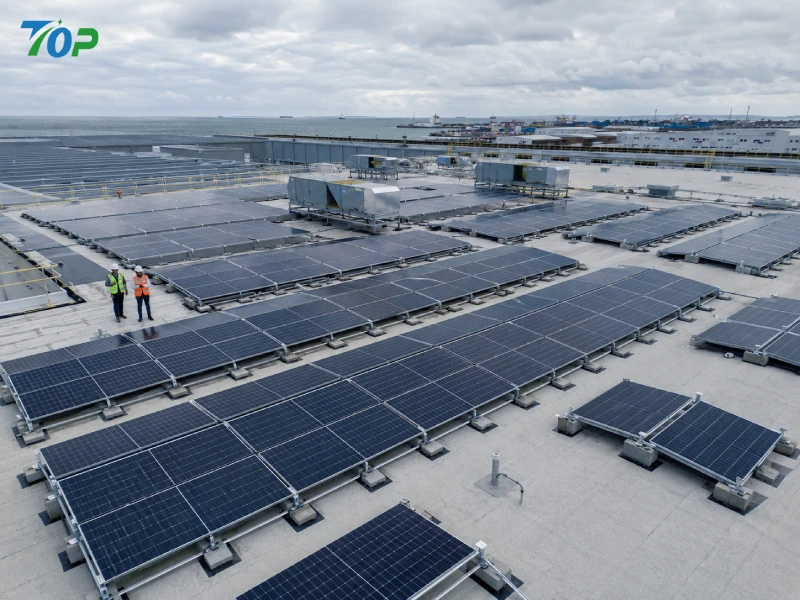

• Наклонен дизайн с южно изложение
• Конфигурация Изток-Запад с нисък наклон
• Аеродинамично нископрофилно разположение

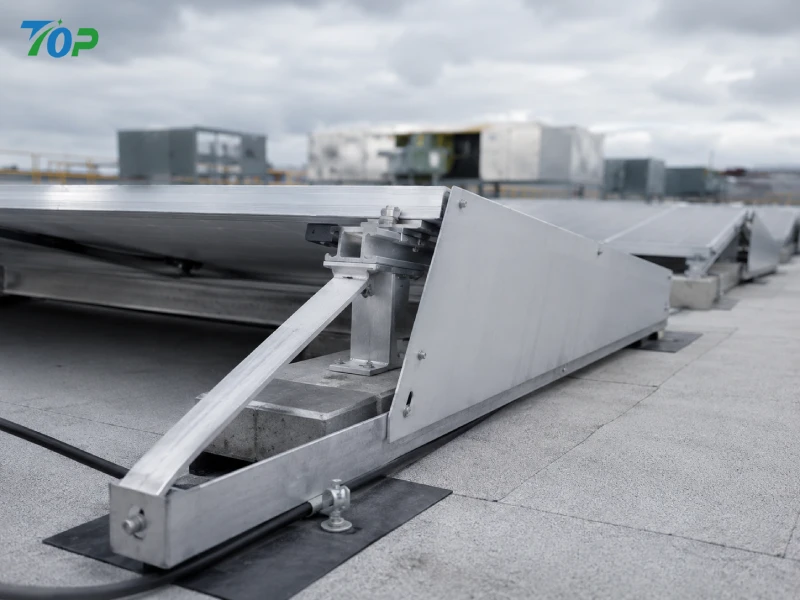

Задната носеща структура често интегрира дефлектори за вятър, за да подобри устойчивостта на повдигане.

Тави за баласт

Баластните тави държат бетонни блокове или други утежнени материали, които стабилизират системата срещу натоварване от вятър.

Изискването за баласт зависи от множество инженерни променливи:

• Височина на покрива
• Местна скорост на вятъра
• Категория на изложението на сградата
• Ъгъл на наклон на модула
• Крайни зони на покрива
• Аеродинамични характеристики на системата

В крайбрежните райони със силен вятър изчисленията на баласта стават значително по-сложни.

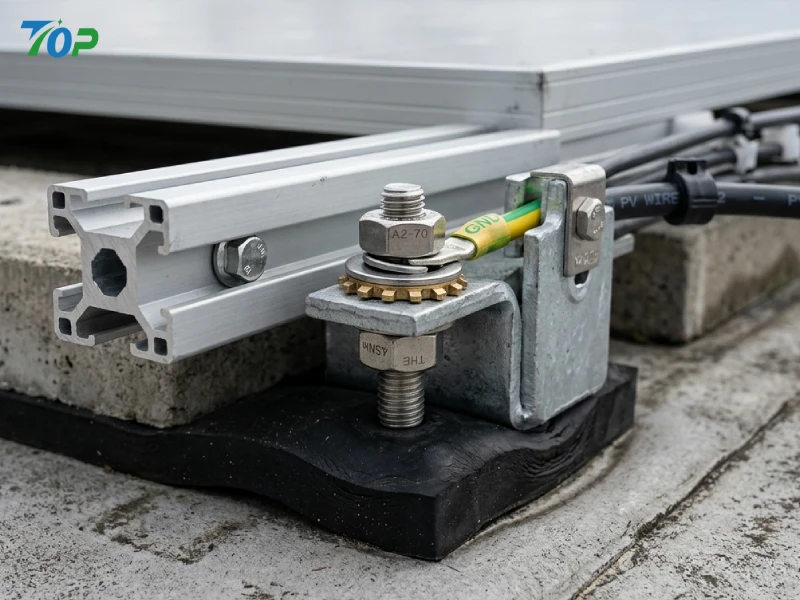

Скрепителни елементи от неръждаема стомана SUS304

Крепежните елементи често се пренебрегват при нискокачествени покривни проекти, но те пряко влияят върху дългосрочната надеждност.

Хардуерът от неръждаема стомана SUS304 осигурява:

• Силни антикорозионни характеристики
• Дълъг експлоатационен живот
• Намален риск от поддръжка
• Стабилна издръжливост на открито

Това става особено важно в крайбрежни или влажни индустриални среди.

EPDM гумени подложки

Между монтажната конструкция и покривната мембрана са монтирани защитни гумени подложки.

Техните функции включват:

• Увеличаване на триенето
• Защита на водоустойчиви слоеве
• Намаляване на концентрацията на директно налягане
• Подобряване на покривната съвместимост

Без подходяща мембранна защита, дори непроникващи системи могат да повредят покривните материали с течение на времето.

Как непроникващите слънчеви монтажни системи защитават хидроизолацията на покрива

Едно от най-големите предимства на системата за монтаж на соларен баласт на плосък покрив е водоустойчивата защита.

За собствениците на търговски сгради това често има повече значение, отколкото първоначално очакват много инсталатори.

Течът на покрива може да изглежда малък по време на монтажа, но след няколко дъждовни сезона проблемът може да се разшири бързо, особено в големи индустриални съоръжения.

Скритият риск от проникване на покрива

Всяко проникване на покрива създава потенциална дългосрочна точка на повреда.

Дори когато водоустойчивите уплътнители са правилно положени по време на монтажа, материалите естествено стареят поради:

• UV излагане
• Цикли на термично разширение
• Ерозия от дъждовна вода
• Механична вибрация
• Температурни колебания

След години на излагане на покрива, разграждането на уплътнителя може да позволи проникване на влага около точките на закрепване.

Този проблем е особено често срещан в региони с:

• Силна UV радиация
• Обилни валежи
• Чести тайфуни
• Големи сезонни температурни колебания

Защо собствениците на търговски сгради са по-предпазливи днес

През последното десетилетие собствениците на сгради придобиха повече опит със слънчевата енергия на покрива. Мнозина вече разбират рисковете за дългосрочна поддръжка, свързани с проникването на покрива.

Всъщност някои собственици на индустриална собственост сега изрично изискват непроникващи монтажни системи по време на наддаване за EPC.

Тази тенденция става все по-често срещана в:

• Логистични паркове
• Хладилни съоръжения
• Заводи за производство на електроника
• Хранителни производствени сгради
• Фармацевтични заводи

Тези индустрии не могат лесно да понасят оперативни рискове, свързани с течове.

Защита на целостта на гаранцията на покрива

Друго важно съображение е гаранционната защита на покрива.

Някои производители на покриви могат частично да анулират гаранциите за водоустойчивост след неконтролирано проникване на покрива. Това създава допълнителни правни и финансови проблеми както за собствениците на сгради, така и за EPC изпълнителите.

Баластната соларна система за монтиране помага да се сведе до минимум този проблем, тъй като водоустойчивата мембрана остава до голяма степен непокътната.

Това опростява комуникацията между:

• Доставчици на покриви
• Собственици на сгради
• Фотоволтаични инсталатори
• Застрахователни компании

Намален натиск за поддръжка след продажбата

За EPC изпълнителите исковете за хидроизолация могат да отнемат изключително време.

Понякога действителният източник на теч не е свързан с фотоволтаичната система, но след като на покрива има соларно оборудване, монтажникът често се включва в отстраняването на неизправности.

Намаляването на точките за проникване намалява вероятността от бъдещи спорове и помага за защитата на дългосрочните взаимоотношения с клиентите.

Това е една от причините, поради която много опитни EPC компании сега стандартизират непроникващи слънчеви системи за монтаж на покриви в търговски проекти, когато условията на покрива го позволяват.

Инженерни предимства на баластните слънчеви монтажни системи

Популярността на баластните системи не се дължи само на хидроизолацията. Инженерната ефективност е друга основна причина.

Съвременните комерсиални покривни проекти са под постоянен натиск да намалят времето за монтаж, като същевременно поддържат структурна надеждност. Правилно проектираната баластна система помага за постигането на двете цели.

По-бърз работен процес на инсталиране

В сравнение с традиционната инсталация, базирана на котва, баластните конструкции обикновено изискват по-малко строителни стъпки.

Обикновено няма нужда от:

• Пробиване на покриви
• Втвърдяване на химическо анкериране
• Водоустойчиво повторно запечатване
• Комплексна проникваща проверка

Това значително намалява времето за монтаж на покрива.

Много системи също използват предварително сглобени структурни компоненти, което позволява на монтажниците да завършат инсталирането на модула по-бързо.

На големите търговски покриви спестяванията на време стават много забележими.

Намалени изисквания за труд

Недостигът на работна ръка засяга пазарите на соларни инсталации в много страни.

Тъй като баластните системи опростяват процедурите за инсталиране, EPC изпълнителите често могат да намалят:

• Зависимост от квалифициран труд
• Специалисти по водоустойчивост на покриви
• Сложност на инсталационното обучение
• Работи по подготовката на покрива

Това спомага за подобряване на мащабируемостта на инсталацията за големи проекти.

Подобрена адаптивност за съществуващи сгради

Не всички покриви са идеални за проникващи системи.

Някои съществуващи сгради имат:

• Ограничена конструктивна документация
• Състаряващи водоустойчиви слоеве
• Ограничени разрешения за сондиране
• Сложни покривни планове

Непроникваща система за монтиране на соларен баласт на плосък покрив осигурява по-голяма гъвкавост в тези ситуации.

Тази адаптивност е особено ценна за модернизирани проекти за търговски покриви.

По-ниски разходи за дългосрочна поддръжка

Дългосрочните оперативни разходи са по-важни, отколкото много разработчици на проекти първоначално осъзнават.

Една евтина монтажна конструкция, която по-късно създава проблеми с хидроизолацията, може бързо да стане скъпа за 20-годишен жизнен цикъл на проекта.

Баластните системи помагат за намаляване на:

• Разходи за ремонт на течове
• Поддръжка на водоустойчива мембрана
• Подмяна, свързана с корозия
• Усложнения при достъп до покрива

С течение на времето това може значително да подобри общата ROI на проекта.

Критични съображения при инженерния дизайн за баластни фотоволтаични системи с плосък покрив

Системата за монтиране на слънчев баласт на плосък покрив може да изглежда механично проста отвън, но инженерството зад надеждна търговска инсталация на покрива всъщност е доста взискателно.

В много неуспешни фотоволтаични проекти на покриви проблемът не беше самият соларен модул. Проблемът обикновено идваше от подценено повдигане на вятъра, лош анализ на натоварването на покрива, запушване на дренажа или дългосрочна структурна умора, която беше игнорирана по време на ранния етап на проектиране.

Ето защо опитни EPC изпълнители обръщат голямо внимание на инженерните изчисления, преди монтажът дори да започне.

Оценка на капацитета на натоварване на покривната конструкция

Преди да изберете баластна слънчева стелажна система, структурният капацитет на покрива трябва да бъде внимателно оценен.

За разлика от проникващите системи, които пренасят натоварванията директно в точките на структурно закрепване, баластните системи разпределят тежестта по повърхността на покрива. Това създава различни характеристики на натоварване, които изискват подробен анализ.

Типичните съображения за натоварване на покрива включват:

• Собствен товар от монтажната конструкция
• Тегло на соларния модул
• Тегло на бетонен баластен блок
• Временно натоварване за поддръжка
• Динамично натоварване, предизвикано от вятър
• Въздействие на натрупване на дъждовна вода

При проекти за модернизация конструктивната документация понякога е непълна или остаряла. По-старите промишлени сгради може да са претърпели ремонти, които са променили първоначалните условия на натоварване.

Поради това EPC екипите често провеждат:

• Конструктивни обследвания на място
• Вземане на проби от ядрото
• Проверка на дебелината на стоманата
• Изпитване на якост на бетон
• Оценка на деформацията на покрива

Една често срещана грешка в нискобюджетните проекти е третирането на изчисленията на натоварването на покрива като груба оценка, вместо като истинска инженерна задача. Това може да стане опасно при големи инсталации, където стотици тонове баласт са разпределени по покрива.

Анализ на ветровото натоварване и повдигане

Повдигането на вятъра е едно от най-критичните инженерни предизвикателства за непроникващи слънчеви системи на покрива.

Слънчевият масив по същество се държи като голяма аеродинамична повърхност, изложена на външно налягане. Когато вятърът се движи през модулите на покрива, силите на повдигане могат да станат изненадващо високи, особено близо до ръбовете и ъглите на покрива.

Ето защо дизайнът на системата за монтиране на соларен баласт на модерния плосък покрив се фокусира силно върху аеродинамичната оптимизация.

Професионалният анализ на натоварването от вятър обикновено взема предвид:

• Регионални данни за скоростта на вятъра
• Височина на сградата
• Категория на изложението на терена
• Крайни зони на покрива
• Височина на парапетната стена
• Ъгъл на наклон на модула
• Разстояние между масивите

В райони със силен вятър изискванията за баласт могат да се увеличат драстично, ако аеродинамичните характеристики са лоши.

Например, лошо оптимизирана структура с наклон от 15° може да изисква значително повече баласт, отколкото нископрофилен аеродинамичен дизайн с интегрирани дефлектори за вятър.

Това пряко засяга:

• Налягане на натоварване на покрива
• Транспортни разходи
• Монтажна работа
• Икономика на проекта

Съвременните системи от инженерно ниво се опитват да намалят търсенето на баласт чрез управление на въздушния поток, вместо просто да добавят повече тегло.

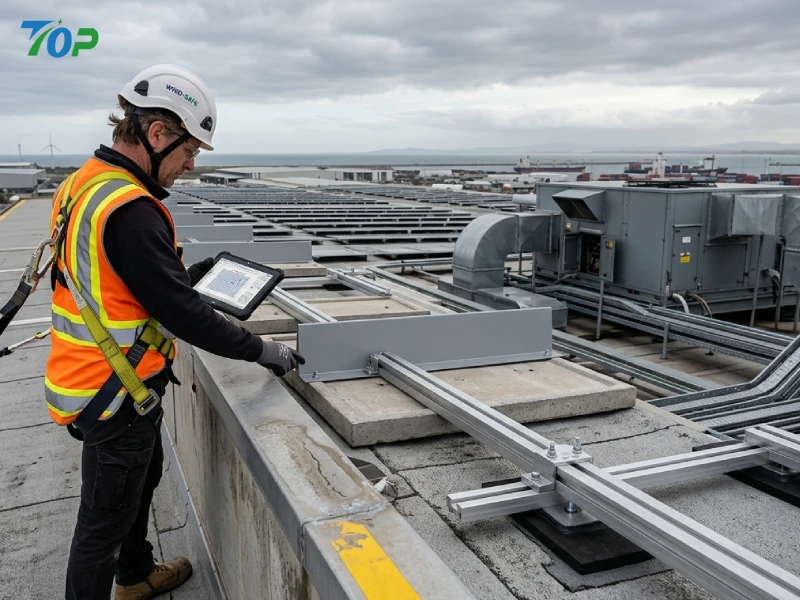

Защо крайните зони на покрива изискват допълнително внимание

Не всички зони на покрива изпитват еднакво налягане от вятъра.

Ъглите на покрива и периметърните зони са изложени на по-силни сили на повдигане, тъй като въздушният поток се ускорява около ръбовете на сградата. Тези области често изискват:

• Допълнителен баласт
• По-ниски ъгли на наклон
• Подсилени дефлектори
• Намалено разстояние между редовете

Пренебрегването на армировката на крайните зони е една от най-честите грешки при проектирането, наблюдавани при неопитни фотоволтаични проекти на покрива.

В крайбрежните региони, предразположени към тайфуни, повредите в крайните зони могат да създадат каскадни структурни повреди в масива.

Стратегия за оптимизиране на баласта

Много хора приемат, че баластните системи просто „добавят бетонни блокове, докато структурата стане стабилна“. В действителност професионалната оптимизация на баласта е много по-сложна.

Прекомерният баласт създава няколко проблема:

• По-високо натоварване на покрива
• Повишени логистични разходи
• По-дълго време за монтаж
• По-трудно управление на покрива
• По-високи разходи за структурна армировка

Една добре проектирана баластна слънчева монтажна система има за цел да постигне стабилност с минимално необходимо тегло на баласта.

Това обикновено се постига чрез:

• Аеродинамични задни дефлектори
• Долни ъгли на наклон на модула
• Подобрен контрол на въздушния поток
• Оптимизирано разстояние между редовете
• По-добра структурна геометрия

През последните години системите Изток-Запад с нисък наклон стават все по-популярни, защото често намаляват изискванията за баласт, като същевременно подобряват използването на пространството на покрива.

Отводняване и планиране на водния поток

Планирането на дренажа понякога се подценява по време на проектирането на слънчева енергия на покрива.

Лошо позиционирана монтажна конструкция може да попречи на водния поток и да създаде зони за езера на плоски покриви.

С течение на времето стоящата вода може да ускори:

• Стареене на мембраната
• Теч на покрива
• Корозия
• Структурно влошаване

Професионалните покривни PV оформления следователно поддържат правилни дренажни пътища между монтажните редове.

Важните съображения за дренаж включват:

• Посока на наклона на покрива
• Местоположение на дренажа
• Пътища за преливане
• Пътища за достъп за поддръжка
• Риск от натрупване на отломки

В райони с обилни валежи дренажното разстояние става още по-важно.

Някои EPC изпълнители са научили това по трудния начин, след като са открили блокирани дренажни системи месеци след завършването на проекта.

Термично разширение и дългосрочна структурна стабилност

Комерсиалните покривни слънчеви системи изпитват непрекъснат термичен цикъл през целия си експлоатационен живот.

Металните конструкции се разширяват при излагане на топлина през деня и се свиват при по-хладни нощни условия. В продължение на 20–25 години това повтарящо се движение може да създаде стрес от умора в точките на свързване.

Алуминият AL6005-T5 предлага добра структурна стабилност, но правилното управление на разширяването все още е от съществено значение.

Професионалните дизайни обикновено включват:

• Разширителни пропуски
• Плъзгащи се релсови връзки
• Контролиран момент на затягане
• Гъвкави ставни структури

Ако термичното движение се пренебрегне, дългосрочните проблеми могат да включват:

• Разхлабване на закопчалка
• Деформация на релсата
• Напукване под напрежение
• Изместване на скобата на модула

Тези проблеми обикновено се развиват постепенно, а не веднага, поради което инженерният опит има толкова голямо значение при проектирането на фотоволтаични конструкции на покрива.

Пожарна безопасност и управление на кабели

Тъй като търговският фотоволтаичен капацитет на покривите продължава да се увеличава, стандартите за пожарна безопасност стават все по-строги в много страни.

Съвременните баластни соларни стелажни системи трябва да отчитат:

• Коридори за противопожарен достъп
• Безопасност при прокарване на кабели
• Непрекъснатост на заземяването
• Достъп за спешна поддръжка

Лошото управление на кабелите остава изненадващо често срещано при нискокачествени покривни инсталации.

Разхлабеното насочване на кабела може в крайна сметка да причини:

• UV увреждане
• Износване на изолацията
• Излагане на вода
• Повреда на конектора

Професионалните монтажници на EPC обикновено интегрират кабелни скари, устойчиви на ултравиолетови лъчи скоби и повдигнати пътеки за маршрутизиране в самата монтажна система.

Предизвикателства при силен вятър и крайбрежни покриви: Как инженерните баластни системи намаляват риска

Не всички слънчеви среди на покрива са еднакво взискателни.

Крайбрежните региони и предразположените към тайфуни пазари поставят много по-голямо напрежение върху покривните фотоволтаични системи, отколкото вътрешните райони със слаб вятър. При тези проекти инженерното качество на монтажната конструкция става особено важно.

Това е мястото, където основните разлики между евтините доставчици на монтажни елементи и производителите, фокусирани върху инженерството, стават много очевидни.

Защо устойчивостта на вятър е толкова важна при покривната слънчева енергия

Наземните слънчеви системи пренасят товари директно в дълбоки основи. Покривните системи работят по различен начин.

На плосък покрив слънчевият масив е напълно изложен на външен въздушен поток, като същевременно разчита основно на теглото на баласта и аеродинамичния контрол за стабилност.

При условия на силен вятър налягането на повдигане може да се увеличи бързо.

Тайфуните създават допълнителни предизвикателства, тъй като посоката на вятъра се променя динамично. Това означава, че масивите на покрива може да изпитат:

• Отрицателно повишаване на налягането
• Турбулентно странично натоварване
• Умора от вибрации
• Неравномерно разпределение на налягането

Ако на конструктивния дизайн липсва аеродинамична оптимизация, изискванията за баласта стават прекалено високи.

Аеродинамичен дизайн на дефлектора за вятър

Съвременните непроникващи слънчеви системи за монтаж на покрива често използват задни дефлектори за вятър, за да подобрят поведението на въздушния поток.

Целта на тези дефлектори не е само козметична. Тяхната функция е да намалят турбулентния въздушен поток под модулите.

Без подходящ контрол на въздушния поток вятърът може да генерира силни засмукващи ефекти под слънчевите панели, увеличавайки драстично силите на повдигане.

Добре проектираните дефлектори помагат:

• Намалете задната турбуленция
• По-ниско налягане на повдигане
• Намалете търсенето на баласт
• Подобрете структурната стабилност

В някои инженерни проучвания аеродинамичната оптимизация намали изискванията за баласт с повече от 20%, въпреки че действителните резултати варират според условията на проекта.

Тенденции в дизайна с нисък ъгъл на наклон

Много по-стари покривни фотоволтаични системи използват сравнително стръмни ъгли на наклон, за да увеличат максимално генерирането на енергия.

Днес приоритетите в дизайна на търговски покриви се променят.

За много промишлени покриви EPC изпълнителите вече предпочитат:

• По-ниски ъгли на наклон
• По-висока модулна плътност
• Намалено излагане на вятър
• По-ниско тегло на баласта

Тази тенденция е особено видима при слънчеви планировки на покрива Изток-Запад.

Докато системите с малък наклон могат леко да намалят пиковата ефективност на генериране на модул, те често подобряват общото производство на енергия на покрива, като позволяват по-висока плътност на инсталацията.

В комерсиалните проекти общата ROI на покрива обикновено е по-важна от теоретичната ефективност на ниво модул.

Устойчивост на корозия в крайбрежни среди

Крайбрежните проекти създават друго голямо предизвикателство: корозията.

Наситеният със сол въздух ускорява разграждането на материала, особено в метални крепежни елементи и лошо защитени стоманени компоненти.

Ето защо висококачествените покривни PV системи обикновено използват:

• Алуминиеви шини AL6005-T5
• Хардуер от неръждаема стомана SUS304
• Анодизирана повърхностна обработка
• Устойчиви на корозия покрития

Нискокачествените крепежни елементи може първоначално да изглеждат приемливи по време на монтажа, но се влошават много по-бързо при условия на влажна сол.

След като се развие корозия около точките на свързване, дългосрочната структурна надеждност намалява бързо.

Реални инженерни мерки, използвани в проекти за покриви с силен вятър

Опитните EPC изпълнители обикновено прилагат множество инженерни стратегии едновременно, вместо да разчитат само на теглото на баласта.

Типичните подходи за подсилване включват:

• Подобрен периметърен баласт
• Допълнителни дефлектори за вятър
• Намален ъгъл на наклон на модула
• Оптимизирано разстояние между редовете
• Укрепени железопътни връзки
• Подобрено структурно укрепване

В някои крайбрежни проекти инженерите също разделят покривните масиви на отделни аеродинамични зони, за да управляват по-добре разпределението на налягането.

Този тип инженерна оптимизация, специфична за проекта, става все по-важна, тъй като комерсиалните покривни PV системи продължават да се мащабират все повече.

Разположение на баласт изток-запад срещу южно изложение: Кой дизайн е по-добър?

Изборът на правилното оформление на масива има голямо влияние върху производителността на покрива, търсенето на баласт, плътността на инсталацията и икономиката на проекта.

За търговските покриви двата най-често срещани подхода са:

• Системи за накланяне с южно изложение
• Системи с нисък наклон Изток-Запад

Нито един подход не е универсално превъзходен. Най-доброто решение зависи от приоритетите на проекта и условията на покрива.

Предимства на оформлението с южно изложение

Решетките с южно изложение традиционно доминират комерсиалните фотоволтаични проекти на покрива, тъй като те увеличават максимално излагането на слънце през пиковите часове на слънчева светлина.

Предимствата включват:

• По-висок пиков генериран изход
• Силни производствени показатели през зимата
• Познати стандарти за инженерно проектиране
• Просто електрическо планиране

Въпреки това системите с южно изложение обикновено изискват:

• По-голямо разстояние между редовете
• По-високи ъгли на наклон
• Повече баластно тегло
• По-голямо излагане на вятър

Тези ограничения стават по-забележими на ограничени в пространството търговски покриви.

Предимства на разположението на баласта изток-запад

Системите Изток-Запад стават все по-популярни за големи търговски и индустриални покриви.

Това оформление позиционира модулите гръб до гръб при относително ниски ъгли на наклон.

Дизайнът предлага няколко важни предимства:

• По-високо използване на покрива
• Намалено междуредово засенчване
• По-ниски изисквания за баласт
• Подобрено аеродинамично поведение
• По-балансирана дневна мощност

Тъй като разстоянието между редовете може да бъде значително намалено, общият инсталиран покривен капацитет често се увеличава.

За логистични центрове и покриви на фабрики това може значително да подобри цялостната икономика на проекта.

Съображения за възвръщаемост на инвестициите на търговския покрив

При наземни соларни проекти с мащаб на комунални услуги, максимизирането на мощността на отделните модули често е основната цел.

Търговските покриви работят по различен начин.

Повечето покривни проекти на C&I са ограничени от наличната покривна площ, а не от наличността на модула.

Поради това изпълнителите на EPC все повече оценяват:

• Общо поколение на покрива
• Плътност на монтажа
• Ефективност на структурното натоварване
• Съпоставяне на собственото потребление
• Период на изплащане на проекта

Системите Изток-Запад често се представят добре в тези категории, особено за дневни профили на промишлено потребление на електроенергия.

Кое оформление е по-разпространено днес?

Текущите пазарни тенденции показват нарастващо приемане на баластни соларни системи Изток-Запад за големи търговски покриви.

Това е особено вярно в:

• Покриви на складове
• Разпределителни центрове
• Големи производствени предприятия
• Плоски логистични съоръжения

Въпреки това системите с южно изложение все още остават често срещани, където:

• Площта на покрива е достатъчна
• Приоритетно е максималното пиково производство
• Снягът е важен
• Местното ценообразуване на електроенергията благоприятства обедното производство

В крайна сметка професионалният фотоволтаичен дизайн на покрива трябва да оцени и двете оформления по време на инженерната фаза, вместо да прилага стандартно решение за всеки проект.

Сертификати и стандарти за материали, които B2B купувачите трябва да проверят

При комерсиални фотоволтаични проекти на покрива се очаква монтажната конструкция да остане работеща повече от 20 години при непрекъснато излагане на открито. И все пак много решения за обществени поръчки все още се вземат предимно въз основа на краткосрочно сравнение на цените.

Опитните EPC изпълнители знаят, че този подход може да стане скъп по-късно.

Качеството на материалите, последователността на производството и стандартите за сертифициране пряко засягат:

• Структурна надеждност
• Ефективност на монтажа
• Дългосрочна устойчивост на корозия
• Честота на поддръжка
• Гаранционен риск на проекта

Поради тази причина купувачите, фокусирани върху инженерството, обикновено оценяват много повече от основната оферта.

Защо качеството на материалите пряко влияе върху разходите за жизнения цикъл

Слънчева система за монтиране на покрив работи непрекъснато при излагане на ултравиолетови лъчи, термични цикли, дъждовна вода, вибрации от вятъра и замърсяване на околната среда.

По-лошите материали все още могат да преминат краткосрочни инсталационни инспекции, докато бавно се влошават с течение на времето.

Често срещаните дългосрочни проблеми, причинени от компоненти с ниско качество, включват:

• Корозия на крепежни елементи
• Деформация на релсата
• Напукване на скоба
• Разхлабване на връзката
• Галванична корозия
• Преждевременна структурна умора

След като започне корозията на покрива, поддръжката става много по-сложна, тъй като самият достъп до покрива създава разходи за труд и безопасност.

Ето защо търговските покривни проекти все повече приоритизират стойността през жизнения цикъл вместо само първоначалните спестявания от доставки.

Предимства на алуминиевата сплав AL6005-T5

Алуминиевата сплав AL6005-T5 се използва широко в системи за слънчево монтиране на баласт от инженерен клас, тъй като предлага силен баланс между структурни характеристики и ефективност на теглото.

В сравнение с конвенционалните конструкции от въглеродна стомана, алуминият предоставя няколко предимства за покривни инсталации.

• По-ниско транспортно тегло
• По-лесно управление на покрива
• Силна устойчивост на корозия
• Добра механична якост
• Дълга издръжливост на открито

За монтажниците по-леките структурни компоненти също подобряват скоростта на монтаж и намаляват умората на работниците по време на разполагането на покрива.

Друго важно предимство е корозионното поведение. Алуминият естествено образува защитен слой от оксид, който спомага за подобряване на дългосрочната стабилност на открито във влажна среда.

Това става особено ценно при крайбрежни индустриални проекти, където излагането на корозия е значително по-агресивно.

Защо крепежните елементи от неръждаема стомана SUS304 са важни

Крепежните елементи са сред най-малките компоненти в слънчевата система на покрива, но те са и сред най-важните.

Нискокачествените болтове може първоначално да изглеждат идентични по време на монтажа, но тяхната дългосрочна работа може да се различава драстично.

Хардуерът от неръждаема стомана SUS304 обикновено се предпочита, защото осигурява:

• Отлично представяне против ръжда
• Висока издръжливост на открито
• Стабилна механична якост
• Намален риск от поддръжка

При комерсиални покривни проекти надеждността на връзката е от голямо значение, тъй като вибрациите, топлинното разширение и натоварването от вятър непрекъснато натоварват точките на закрепване.

Ако крепежните елементи корозират или се разхлабят с течение на времето, структурната стабилност постепенно намалява.

За крайбрежни инсталации някои проекти могат дори да надстроят до материали с по-висока устойчивост на корозия в зависимост от условията на излагане на околната среда.

Ключови сертификати за международни търговски соларни проекти

Глобалните EPC изпълнители и дистрибутори все повече изискват международно признати сертификати, преди да одобрят доставчици на системи за монтаж.

Тези сертификати помагат да се провери:

• Контрол на качеството на производството
• Консистенция на материала
• Стандарти за структурна безопасност
• Тестване на съответствието
• Системи за проследяване

Обичайните сертификати, изисквани в международни фотоволтаични проекти, включват:

• TUV сертификат
• Управление на качеството по ISO9001
• SGS тестване на материали
• CE съответствие

За много EPC компании прегледът на сертифицирането вече е стандартна част от процедурите за квалификация на доставчиците.

В големите търговски проекти качеството на документацията може да повлияе на решенията за обществени поръчки почти толкова, колкото и ценообразуването.

Защо проследимостта на производството става все по-важна

Тъй като покривните фотоволтаични проекти стават все по-големи и технически по-взискателни, купувачите все повече искат проследимост на производството.

Това включва:

• Материални партидни записи
• Контрол на качеството на екструзията
• Документация за повърхностна обработка
• Доклади от механични изпитвания
• Проверка на източника на крепежни елементи

Професионалните производители обикновено поддържат строги системи за контрол на качеството по време на производството, вместо да разчитат само на окончателни инспекции.

Това е особено важно за дистрибуторите и EPC изпълнителите, управляващи многомегаватови тръбопроводи за проекти в множество държави.

Често срещани грешки при баластни соларни проекти с плосък покрив

Комерсиалните покривни слънчеви системи се подобриха значително през последното десетилетие, но грешките при монтажа все още се случват често, особено в агресивно евтини проекти.

Много от тези проблеми могат да бъдат избегнати с подходящо инженерно планиране.

Пренебрегване на ограниченията за натоварване на покрива

Една от най-сериозните грешки е подценяването на ограниченията за натоварване на покрива.

Тъй като баластните системи разчитат на разпределено тегло, инсталаторите понякога приемат, че „покривът вероятно може да се справи“.

Това не е професионален инженерен подход.

Рисковете от претоварване стават по-сериозни, когато:

• Сградите са по-стари
• Конструктивните чертежи са непълни
• Съществуват предишни модификации на покрива
• Водните езера вече се появяват

При някои проекти за преоборудване прекомерното баластно натоварване изисква скъпо структурно укрепване, след като планирането на инсталацията вече е завършено.

Неправилни изчисления на зоната на вятъра

Грешките при натоварване от вятър остават една от най-честите причини за повреда на слънчевите покривни конструкции в световен мащаб.

Проблеми често възникват, когато инсталаторите:

• Използвайте общи изчисления на баласта
• Игнорирайте зоните на повдигане на ръба на покрива
• Подценявайте местното излагане на вятър
• Не успява да оптимизира аеродинамичния дизайн

В райони, предразположени към тайфуни, дори сравнително малки грешки при проектирането могат да доведат до много големи разлики в силата на повдигане.

Професионалното фотоволтаично инженерство на покрива винаги трябва да използва специфичен за проекта анализ на вятъра, а не копирани предположения от предишни инсталации.

Блокиране на покривни дренажни системи

Запушването на дренажа е друг изненадващо често срещан проблем.

Лошо планираните схеми на монтаж могат да попречат на:

• Дренажни пътища
• Преливни системи
• Пътища за достъп за поддръжка

Това в крайна сметка може да създаде натрупване на стояща вода около конструкцията.

Дългосрочното плуване може да ускори:

• Стареене на покривна мембрана
• Развитие на течове
• Корозия
• Структурно влошаване

Професионалните EPC екипи обикновено инспектират поведението на покривния дренаж, преди да финализират дизайна на оформлението.

Използване на крепежни елементи с ниско качество

Проблемите с качеството на крепежните елементи обикновено не се появяват веднага след монтажа.

Вместо това неуспехите се развиват постепенно в продължение на няколко години чрез:

• Корозия
• Термичен цикъл
• Вибрация на вятъра
• Излагане на влага

По-лошият хардуер може първоначално да намали леко разходите за доставка, но дългосрочните разходи за поддръжка могат бързо да надвишат тези спестявания.

За покривни фотоволтаични системи от инженерен клас качеството на крепежните елементи никога не трябва да се третира като второстепенен проблем.

Лошо планиране на управлението на кабелите

Качеството на управлението на кабелите силно влияе върху дългосрочната надеждност на покрива.

Лошото маршрутизиране може да изложи кабелите на:

• Стояща вода
• UV радиация
• Механична абразия
• Остри метални ръбове
• Намеса на животните

Професионалните инсталации обикновено включват:

• Повишено трасиране на кабела
• Щипки, устойчиви на UV лъчи
• Специализирани кабелни скари
• Ясни пътища за достъп за поддръжка

Добре организираното управление на кабелите на покрива също подобрява ефективността на бъдещата проверка.

Как EPC изпълнителите могат да намалят проектните разходи с оптимизиран дизайн за монтиране на баласт

Намаляването на проектните разходи не винаги означава закупуване на най-евтината система за монтаж.

При комерсиалната покривна слънчева енергия инженерната оптимизация често води до по-големи дългосрочни спестявания от ниските първоначални цени на доставката.

Намаляване на времето за инсталиране на MW

Скоростта на инсталиране пряко влияе върху рентабилността на EPC.

Една добре проектирана система за монтиране на соларен баласт на плосък покрив може да намали:

• Работи по подготовката на покрива
• Сложност на монтажа
• Водоустойчиви процедури за лечение
• Изисквания към труда

Предварително сглобените структурни компоненти също подобряват ефективността на разгръщане, особено в големи проекти на покрива на складове.

За мулти-MW търговски инсталации дори скромните подобрения на ефективността на инсталацията могат да създадат значителни спестявания на труд.

По-ниски разходи за ремонт на хидроизолация

Споровете за теч на покрива са скъпи не само финансово, но и оперативно.

Отстраняването на неизправности с водоустойчивост след продажба може да включва:

• Допълнителни огледи на място
• Ремонт на покривна мембрана
• Оперативно прекъсване
• Увреждане на взаимоотношенията с клиента

Непроникващите баластни системи помагат за значително намаляване на тези дългосрочни задължения.

Опростена логистика и товарене на контейнери

Съвременните покривни фотоволтаични проекти все повече се фокусират върху логистичната ефективност.

Оптимизираният структурен дизайн може да намали:

• Обем на доставка
• Място за контейнер за отпадъци
• Трудност при обработката на материала
• Време за сортиране на място

За глобалните EPC изпълнители, управляващи международни доставки, оптимизирането на логистиката пряко засяга цялостния контрол на разходите по проекта.

Стандартизиран списък на компонентите

Дистрибуторите и EPC компаниите предпочитат системи с висока съвместимост на компонентите, тъй като стандартизираният инвентар намалява оперативната сложност.

Използването на универсални скоби, релси и структурни аксесоари в множество покривни проекти спомага за опростяването на:

• Управление на склад
• Складиране на резервни части
• Обучение за монтажници
• Поддръжка за бъдеща поддръжка

Това е една от причините, поради които модулните баластни системи продължават да набират популярност при широкомащабно търговско внедряване.

Как да изберем надежден производител на баластни соларни монтажни елементи

Не всички доставчици на слънчеви монтажни съоръжения работят на едно и също инженерно ниво.

Някои производители се конкурират главно с цената, докато други се фокусират върху дългосрочната структурна надеждност и поддръжката на EPC проекти.

За търговски покривни проекти разликата става много важна.

Оценка на инженерните способности

Професионален производител на монтажни елементи трябва да предостави повече от основни чертежи на продукта.

Възможностите за инженерна поддръжка могат да включват:

• Изчисляване на натоварването от вятър
• Доклади за структурни анализи
• Специфична за проекта оптимизация на баласта
• Чертежи на CAD оформление
• BIM съвместимост
• Препоръки за планиране на дренаж

Силната инженерна поддръжка често намалява значително риска по проекта по време на фазите на проектиране и монтаж.

Оценка на качеството на производството

Производствената последователност пряко влияе върху качеството на монтажа.

Лошата прецизност на екструзията или неточното позициониране на отвора може да доведе до:

• Забавяне на инсталацията
• Проблеми с подравняването
• Проблеми с напрежението на закопчалката
• Изисквания за модификация на полето

Професионалните производители обикновено поддържат:

• Строги толеранси на екструдиране
• Проверка на повърхностната обработка
• Проверка на качеството на крепежните елементи
• Системи за проследяване на материалите

Надеждност на веригата за доставки

Надеждността на доставката има голямо значение при комерсиалната покривна слънчева енергия.

Графиците за строителство често са тясно координирани с:

• Доставка на модул
• Инверторен монтаж
• Електрически подизпълнители
• Прозорци за достъп до покрива

Забавената доставка на монтажната конструкция може да повлияе на целия график на EPC.

Поради това много международни купувачи сега оценяват:

• Производствен капацитет
• Стабилност на времето за изпълнение
• Експортен опит
• Стандарти за опаковане
• Оптимизиране на товаренето на контейнери

Защо EPC изпълнителите предпочитат доставчици на едно гише

Управлението на отделни инженерни фирми, производители и доставчици на логистика увеличава сложността на комуникацията.

Доставчиците на едно гише за соларен монтаж помагат за опростяване на:

• Техническа комуникация
• Инженерни ревизии
• Координация на обществените поръчки
• Управление на доставката
• Поддръжка след продажбата

За бързо развиващи се търговски покривни проекти интегрираната поддръжка може значително да подобри ефективността на изпълнение.

Защо глобалните EPC изпълнители избират слънчеви монтажни системи TopFence

Тъй като покривните фотоволтаични проекти стават все по-големи и технически по-взискателни, EPC изпълнителите все повече предпочитат доставчици, които комбинират инженерни способности със стабилно качество на производство.

TopFence се фокусира върху търговски и промишлени фотоволтаични монтажни системи, проектирани за реални условия на инсталиране, а не върху чисто теоретични структурни модели.

Инженерно-ориентирано разработване на продукти

Модерните покривни проекти изискват повече от стандартен монтажен хардуер.

Баластните соларни монтажни системи TopFence са разработени с акцент върху:

• Ефективност на монтажа
• Оптимизиране на устойчивостта на вятър
• Водоустойчива покривна защита
• Структурна стабилност
• Дългосрочна издръжливост на открито

Компанията непрекъснато оптимизира аеродинамичните характеристики, за да помогне за намаляване на ненужното търсене на баласт, като същевременно поддържа безопасността на проекта.

Стандарти за висококачествени материали

Системите TopFence обикновено използват:

• Алуминиева сплав AL6005-T5
• Закопчалки от неръждаема стомана SUS304
• Устойчива на корозия повърхностна обработка
• Строги процедури за контрол на качеството

Тези стандарти за материали помагат за подобряване на дългосрочната надеждност в взискателни покривни среди, включително крайбрежни индустриални региони.

Индивидуална поддръжка на структурно инженерство

Комерсиалните покривни проекти рядко следват еднакви условия.

TopFence предоставя проектно-ориентирана инженерна помощ, включително:

• Анализ на оптимизация на баласта
• Изчисляване на натоварването от вятър
• CAD структурни планове
• Планиране на товаренето на контейнери
• Препоръки за монтаж

Тази поддръжка помага на EPC изпълнителите да подобрят ефективността на проекта, като същевременно намаляват несигурността при монтажа.

Глобални възможности за доставка за EPC и дистрибутори

За дистрибуторите и големите EPC изпълнители стабилността на доставките е от голямо значение.

TopFence поддържа:

• Масови търговски поръчки
• OEM/ODM сътрудничество
• Доставка на международни проекти
• Оптимизирани решения за опаковане
• Мащабна поддръжка за внедряване на покрива

Тъй като комерсиалната покривна слънчева енергия продължава да се разширява в световен мащаб, решенията за монтаж, фокусирани върху инженерството, стават все по-важни за дългосрочния успех на проекта.

Често задавани въпроси — Системи за монтиране на соларен баласт на плосък покрив

Q1. Могат ли слънчеви панели да се монтират на плосък покрив без пробиване?

да Монтажна система за соларен баласт на плосък покрив позволява фотоволтаичните модули да бъдат монтирани без проникване в покривната мембрана. Конструкцията използва баластно тегло и аеродинамична стабилност вместо анкерни болтове.

Q2. Колко баластно тегло обикновено се изисква?

Изискванията към баласта варират в зависимост от скоростта на вятъра, височината на сградата, изложението на покрива, ъгъла на наклона и местните инженерни стандарти. За всеки проект са необходими професионални структурни изчисления, тъй като условията на покривите се различават значително.

Q3. Безопасни ли са системите за монтиране на баласт в райони на тайфуни?

Инженерните баластни системи могат да работят безопасно в райони със силен вятър, когато са проектирани правилно. Оптимизирането на аеродинамичния тунел, аеродинамичните дефлектори, укрепването на ръбовата зона и правилните изчисления на баласта са от съществено значение в районите, предразположени към тайфуни.

Q4. Баластните системи ще повредят ли покривните мембрани?

Правилно проектираните системи използват защитни EPDM гумени подложки за намаляване на директния натиск и щетите от триене. В сравнение с проникващите системи, баластните структури обикновено осигуряват много по-нисък риск от хидроизолация.

Кои типове покриви са подходящи за баластни соларни системи?

Баластните системи обикновено се използват при:

• Бетонови плоски покриви
• TPO мембранни покриви
• PVC покриви
• EPDM покриви
• Битумни плоски покриви

Преди монтажа обаче винаги се изисква оценка на структурното натоварване.

Защо оформленията Изток-Запад стават все по-популярни?

Оформленията Изток-Запад подобряват използването на покрива, намаляват разстоянието между редовете и често намаляват търсенето на баласт. За много комерсиални покриви те осигуряват по-добра обща енергийна плътност и подобрена ROI на проекта.

Заключение

Търговската покривна слънчева индустрия се развива бързо и очакванията за монтажните системи се променят заедно с нея.

Днес системата за монтиране на соларен баласт на плосък покрив вече не се разглежда просто като „алтернатива без пробиване“. Той се превърна в цялостно инженерно решение, фокусирано върху:

• Водоустойчива покривна защита
• Ефективност на монтажа
• Оптимизиране на устойчивостта на вятър
• Дългосрочна структурна надеждност
• Намаляване на разходите през жизнения цикъл

За EPC изпълнителите изборът на правилната система за баластни слънчеви стелажи може значително да намали риска по проекта, като същевременно подобри ефективността на строителството и удовлетвореността на клиентите.

За дистрибутори и собственици на търговски сгради системите за монтаж от инженерен клас осигуряват по-голяма дългосрочна оперативна стабилност и по-ниска експозиция на поддръжка през целия жизнен цикъл на фотоволтаичния проект.

Тъй като внедряването на слънчева енергия на покрива продължава да се разширява във фабрики, складове, логистични центрове и индустриални съоръжения по целия свят, професионално проектираните непроникващи монтажни системи ще играят все по-важна роля в търговската фотоволтаична инфраструктура.

Нуждаете се от инженерно решение за слънчево монтиране на баласт за вашия следващ фотоволтаичен проект на покрива?

TopFence предоставя персонализирани непроникващи решения за слънчев монтаж на покрива за глобални EPC изпълнители, дистрибутори и търговски фотоволтаични разработчици.

Услугите за поддръжка включват:

• Специфична за проекта оптимизация на баласта
• Поддръжка за изчисляване на натоварването от вятър
• Чертежи на CAD оформление
• OEM/ODM производство
• Оптимизиране на товаренето на контейнери
• Глобална логистична координация
• Технически инженерни консултации

Независимо дали планирате инсталация на покрив на склад, соларен проект за промишлена фабрика или широкомащабно комерсиално внедряване на фотоволтаични системи, изборът на надежден инженерен партньор може да направи съществена разлика в дългосрочната ефективност на проекта.
