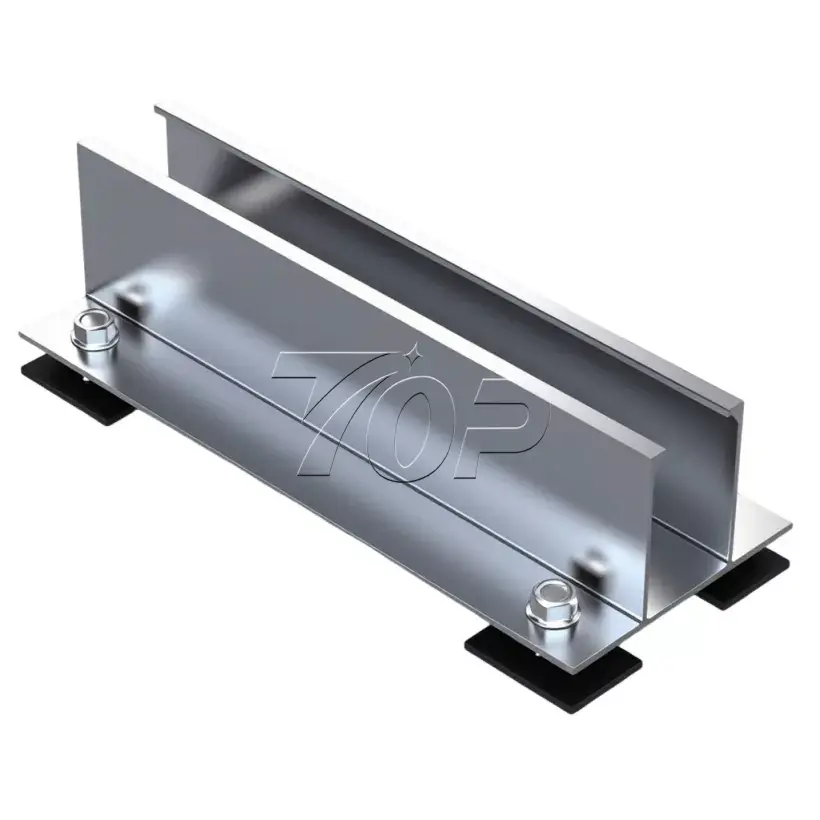

Алуминиева мини релса соларна система за монтаж

1. Слънчеви панели

2. Алуминиеви мини релси

3. Средна скоба

4. Крайна скоба

5. Болт

6. Самонарезен винт

7.Гумена подложка

8. Накрайник за заземяване

9. Щипка за кабел

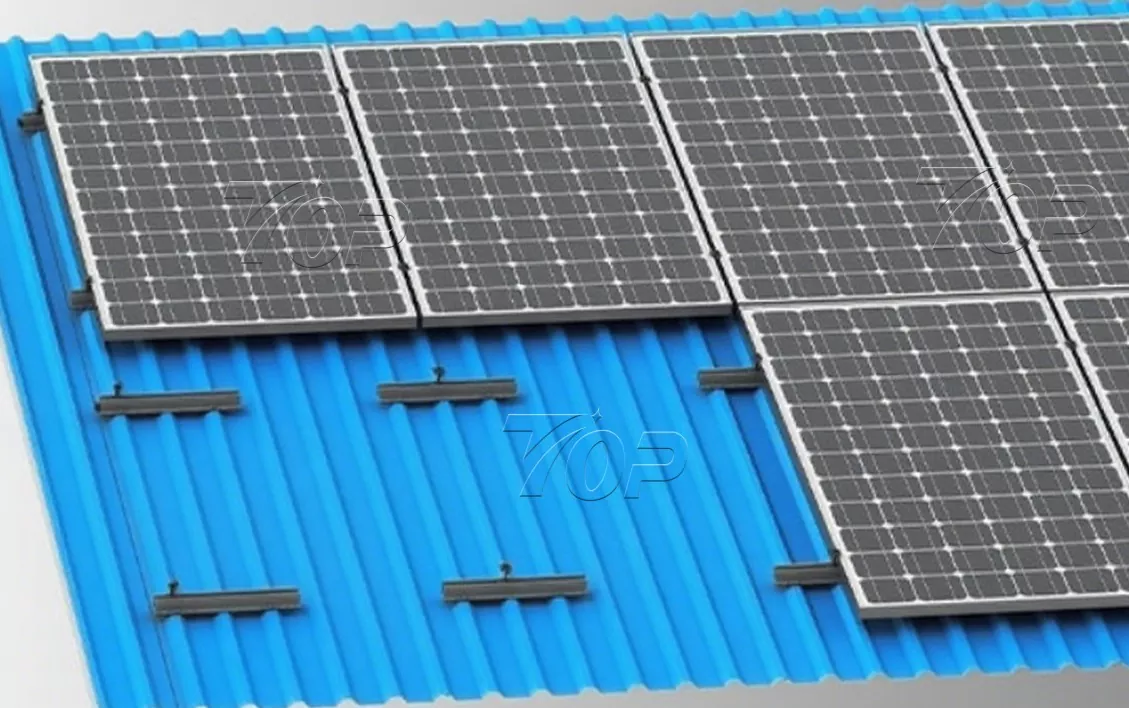

Оформлението на слънчевия панел върху индикацията на диаграмата на мини релсата е показано по-долу.

Ширината на соларния панел е 1134 мм. Дължината може да бъде 2278 мм, дебелината на панела е 30 мм, 35 ​​мм. (Подхожда и на други размери на слънчеви панели. ) Количественият масив от слънчеви панели може да бъде подреден въз основа на размера на покрива на вашия сайт.

Параметри

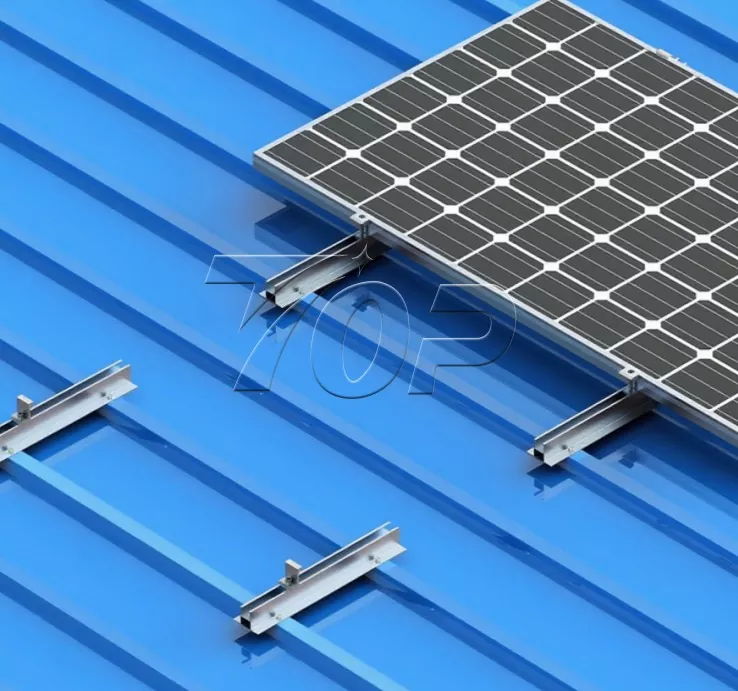

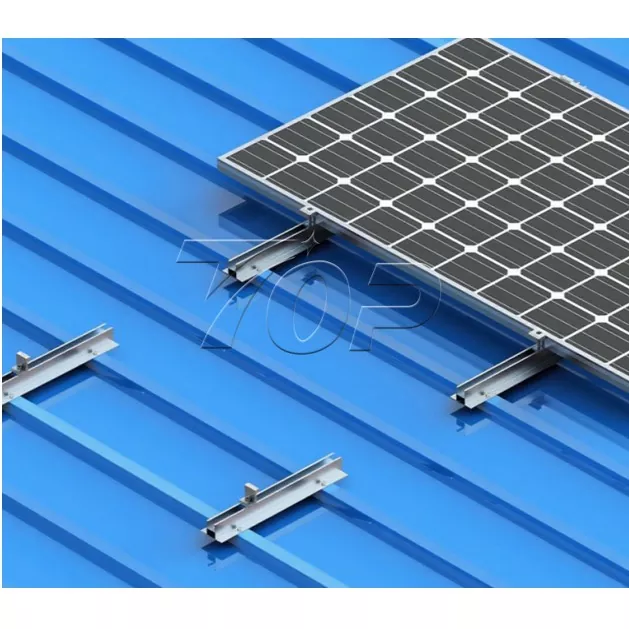

Това решение е проектирано специално за монтаж на соларен панел на метален покрив. Може да се адаптира към различни проекти за соларен покрив с различни мащаби и оформления. Алуминиевата минирелсова слънчева монтажна система може да включва покриви с трапецовидни листове и вълнообразни покриви и т.н. Стандартните спецификации са 200 mm дължина (поддържа персонализиране), Topfencesolar Railless Mini Racking Solution за метален покрив се възползва от лекото тегло и е лесно за пренасяне и инсталиране, ефективно облекчавайки допълнителната носеща тежест върху покрива и намалявайки трудностите при монтажа. Биметалният винт с гумена подложка предотвратява изтичането на вода през покрива, когато монтирате релсите върху метален покрив.

Характеристики

1. Предварително сглобен дизайн, лесен и високоефективен монтаж.

2. Нашата тази оптимизирана мини релса за слънчева монтажна система може да бъде адаптирана към метални покриви на жилищна къща, покрив на търговска сграда, покрив на склад.

3. Алуминий 6005 - материал T5 от Topfencesolar има отделен висок клас от пазара, нашата система има висока производителност при леко тегло и здравина.

4. Може да издържи на силни ветрове със скорост до 60 m/s и натоварване от сняг от 1,4 KN/m², гарантирайки стабилността и безопасността на структурата на слънчевия панел.

Ниска цена, евтина структура, а също и намаляване на разходите за труд и времето за монтаж.
