Как да монтирате слънчев панел към покрива?

Инсталирането на слънчева електроцентрала може да донесе много ползи, като спестяване на сметки за електричество или дори пълен отказ от тях.

За да се насладите на многото удобства на слънчевата енергия, инсталирането й на покрива е най-рентабилният вариант първо.

Ръководство за монтиране на соларен панел към покрива

От необходимите компоненти и материали до най-добрите места за монтаж и инструкции стъпка по стъпка, цялата информация, която трябва да знаете, можете да намерите тук. Вземете компонента за фиксирана инсталация съсL-кракаи водещи релси като пример. Компонентите, необходими за инсталиране на фиксирани слънчеви панели, до голяма степен зависят от производителя, но те са повече или по-малко еднакви за всеки метод за инсталиране на слънчеви панели. Пълният комплект включва компоненти, инверторни кабели, конектори MC4, L щифтове + водещи релси, скоби от алуминиева сплав и др., и най-важното, строителни инструменти. При този тип инсталационна система трябва да пробиете отвори в свързващите части и да ги фиксирате върху направляващите релси за монтаж, за да сте сигурни, че цялата конструкция е здраво монтирана на покрива. Комплект комплекти за монтаж на опорни скоби може да изпълни това изискване за монтаж. Други методи за инсталиране включват монтаж с болтове и монтаж на притискащ блок. В допълнение към тях, вие също трябва да подготвите следните инструменти: • гаечен ключ • квадратен комплект • водоустойчив брезент и др.

Този калъф използва алуминиеви материали с L-образни крака и водещи релси. Този материал се характеризира с висока якост, леко тегло и устойчивост на корозия. Алуминиевите материали лесно се обработват в ъглови материали, които са подходящи за обикновени инструменти и хора, които не са толкова професионални. В допълнение, алуминият е съвместим с рамките на повечето слънчеви панели, така че семействата могат да ги инсталират сами, без да се налага да викат професионалисти.

Следват подробните стъпки за инсталиране:

Моля, прочетете внимателно цялото това ръководство, преди да инсталирате вашата покривна соларна система.

* Стриктното спазване на инструкциите за монтаж на решението за покривен монтаж с L-крака ще отговори на структурните изисквания на продукта и ще отговаря на съответните стандарти. По време на монтажа, моля, не забравяйте да спазвате съответните разпоредби за безопасност и да обърнете внимание на съответните регионални разпоредби.

Монтажниците трябва да спазват следните норми.

1. Спазвайте всички приложими местни или национални строителни норми, включително тези, които могат да заменят това ръководство;

2. Уверете се, че продукти като скоби са подходящи за специфични инсталации и монтажни среди;

3. Моля, използвайте аксесоарите, предоставени от нашата компания, и инструментите за монтаж, които носите със себе си. (Нашата компания няма да поеме никаква отговорност за строителство, използващо заместващи аксесоари);

4. Как да рециклирате: Моля, следвайте местните разпоредби;

5. Оперативен персонал: Осигурете не по-малко от двама професионални монтажници на соларни панели;

6. Уверете се, че инсталирането на свързаното с електричество оборудване е извършено от професионални електротехници;

7. Осигурете безопасна инсталация на електрическите компоненти на соларния панел.

Основни характеристики

а. Използва се главно за покриви с цветни стоманени керемиди във формата на стълба, поддържани от дървени греди или стоманени греди

b. Лек дизайн, издръжлив и красив, лесен за сглобяване и бърз за инсталиране

c. Подходящ за всички видове рамкови и безрамкови слънчеви панели на пазара

d. Компонентите са предварително сглобени във фабриката и разумно опаковани, за да спестят време за инсталиране на място

1. Описание

Тази система използва аксесоари от алуминиева сплав,алуминиеви шинии болтове от неръждаема стомана и е подходящ за покриви с цветни стоманени керемиди с форма на стълба, поддържани от дървени греди или стоманени греди.

Преди да инсталирате системата, моля, прочетете внимателно следните инструкции за инсталиране. И моля, спазвайте местните закони по време на инсталирането.

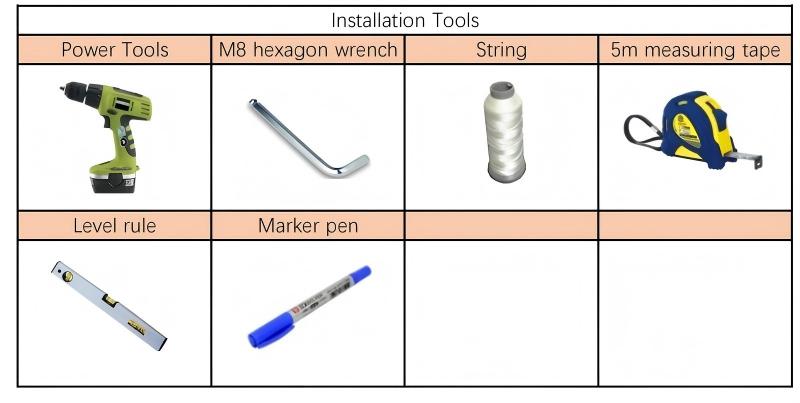

2. Инструменти за инсталиране

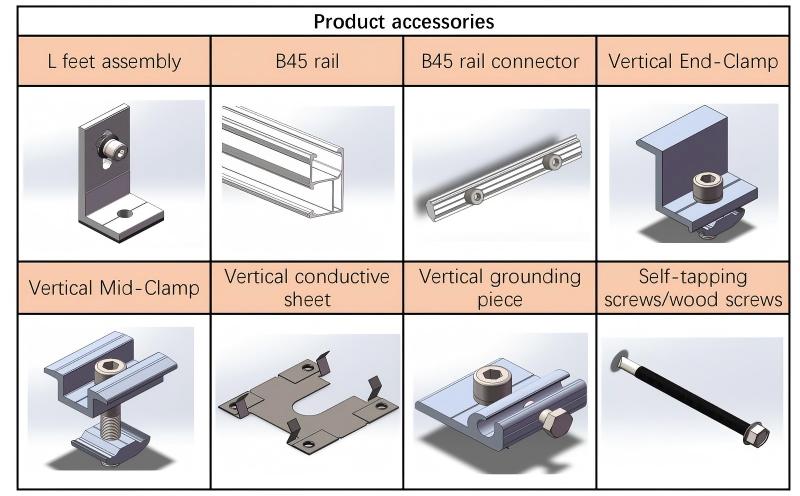

3. Аксесоари за продукта

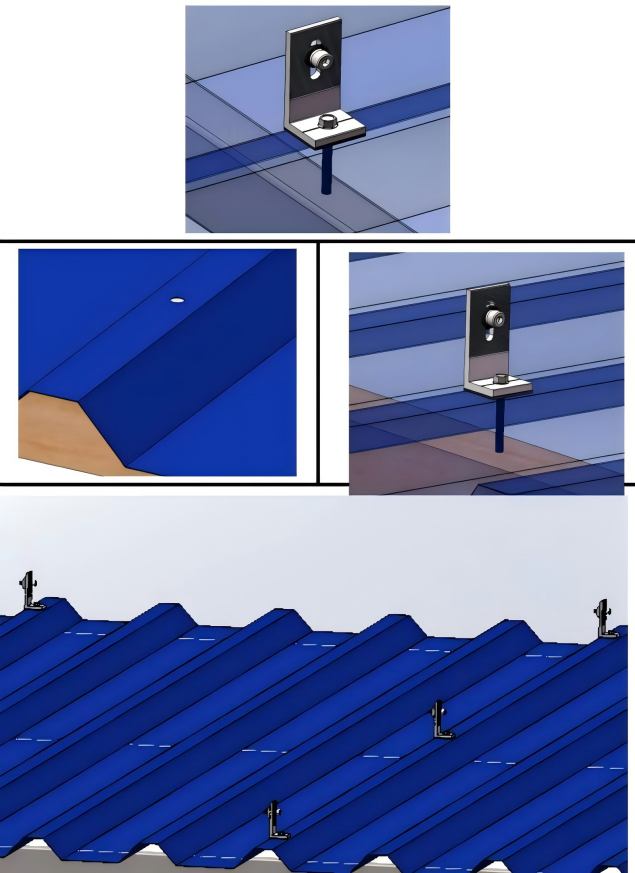

4.1 Инсталиране на L-крака

В зависимост от материала на носещата греда, използвайте самопробивни винтове (подпорната греда е стоманена греда) или винтове за дърво (поддържащата греда е дървена греда), за да монтирате и фиксирате комплекта L-крачета в горната позиция на стоманената плочка с трапецовиден цвят.

PS: Ако гредите, поддържащи трапецовидните стоманени плочки, са направени от дървени греди, е необходимо да използвате инструмент за пробиване, за да пробиете малък отвор от φ6 mm в цветните стоманени плочки предварително, за да улесните поставянето на винтове за дърво.

Подредете според чертежа и монтирайте останалите комплекти L-крачета, като използвате горния метод.

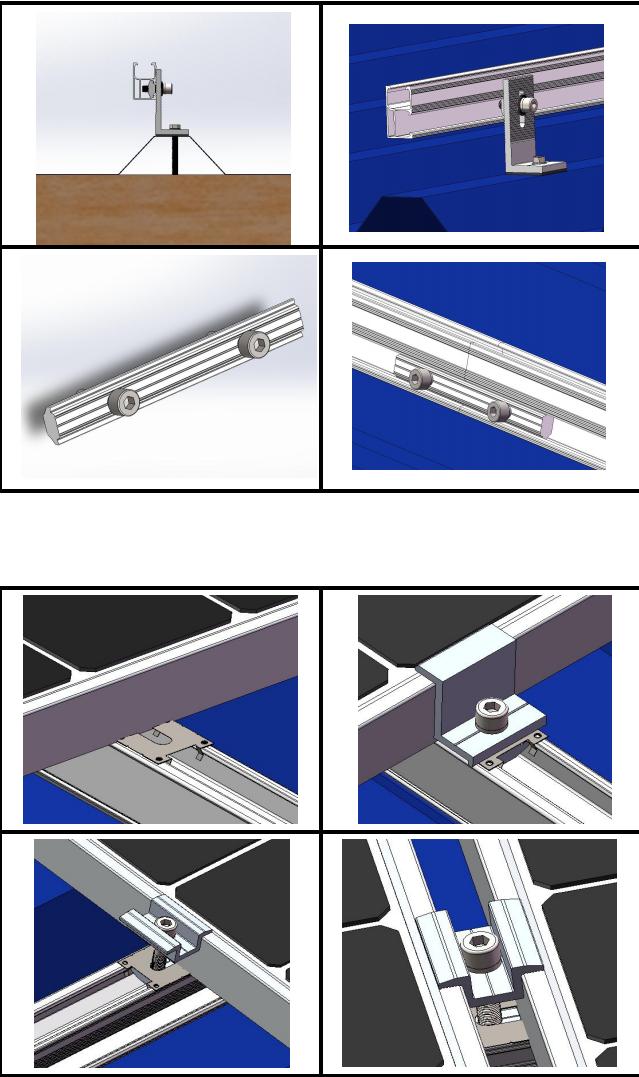

4.2 Инсталиране на релса B45

Регулирайте посоката на гофрираната повърхност на релса B45, за да я подравните с гофрираната повърхност на вече монтирания и фиксиран L крачен компонент, и използвайте шестоъгълен ключ M8, за да затегнете шестоъгълния болт на куката, за да заключите релсата.

Монтирайте съединителя на релсата в позицията на съединението на релсата и използвайте шестоъгълен ключ M8, за да затегнете шестоъгълните болтове на съединителя на релсата, за да заключите ставите в двата края.

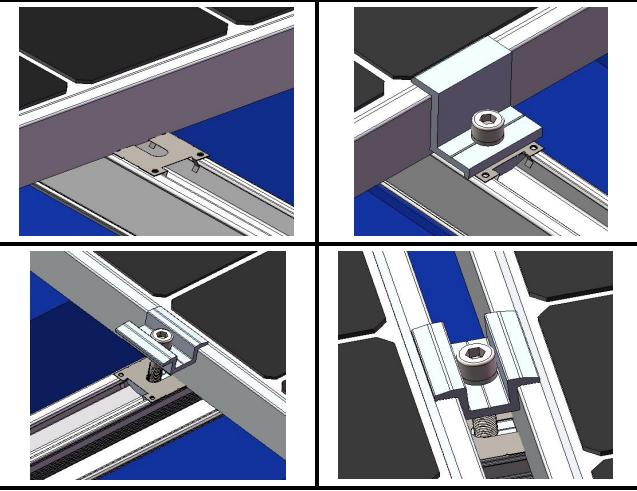

4.3 Инсталиране на слънчеви панели

Поставете слънчевия панел върху релсата, регулирайте позицията на крайния модул и го фиксирайте с крайната скоба (ако е оборудван с проводящ лист, натиснете проводящия лист в слота на релсата, регулирайте позицията и натиснете единия край на проводящия лист с металната рамка на слънчевия панел).

След като регулирате позицията на средния слънчев панел, фиксирайте го сСредна скоба(ако е оборудван с проводящ лист, натиснете проводящия лист в слота на релсата и след като регулирате позицията, използвайте металните рамки на слънчевите панели от двете страни, за да натиснете двата края на проводящия лист)

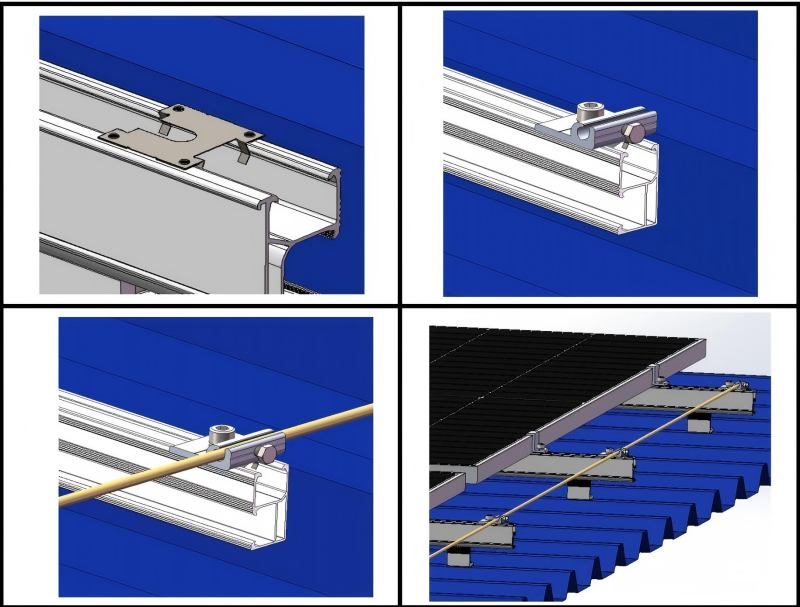

4.4 Монтиране на заземяващата арматура

(1) Монтирайте проводящия лист в края на релсата.

(2) След това инсталирайте заземяващия компонент.

(3) Монтирайте заземяващите скоби в краищата на останалите релси.

(4) Прекарайте меден проводник през тези заземяващи скоби, затегнете шестоъгълните болтове и накрая заземете заземяващия меден проводник.
