Система за монтиране на куки за керемиди

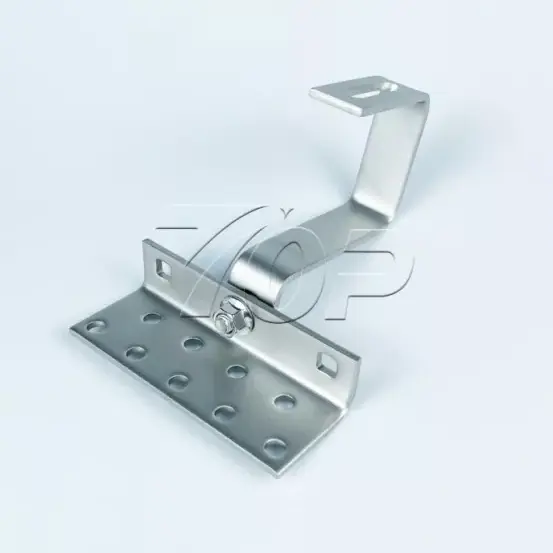

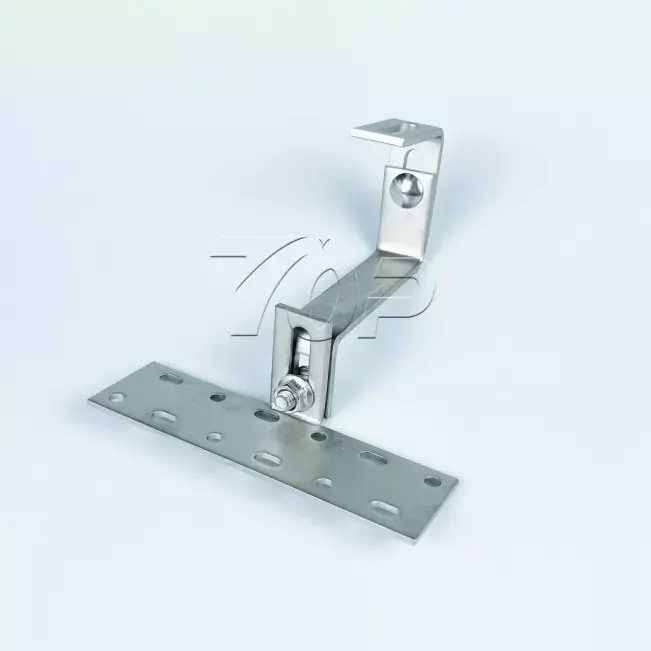

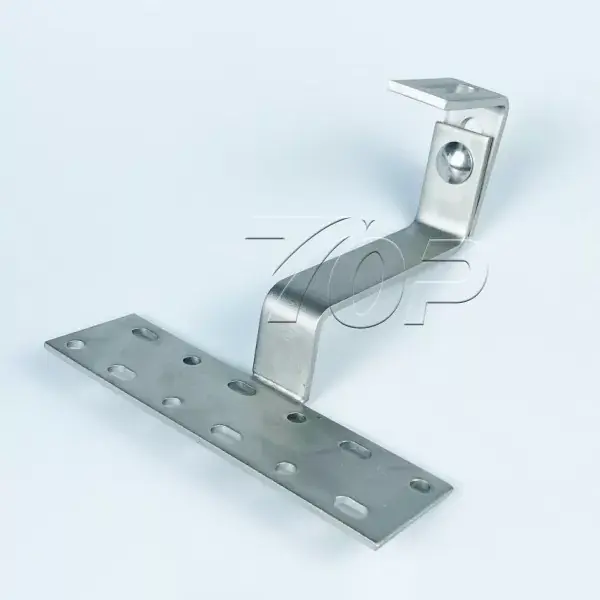

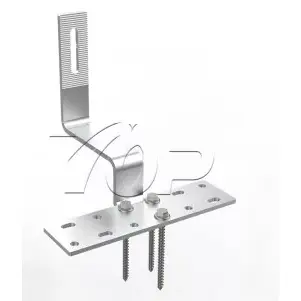

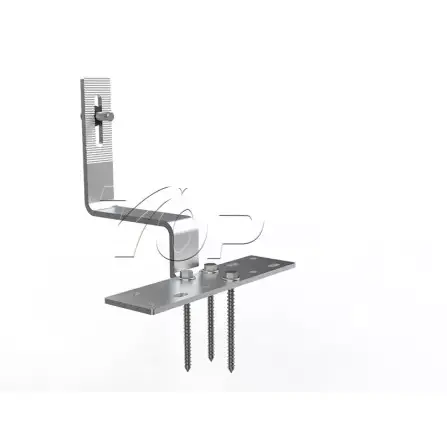

Търсите надежден производител и доставчик в Китай? Не търсете повече! Topfencesolar е водеща фабрика, предлагаща висококачествена система за монтаж на куки за керемиди. Конструкция на покривна кука Topfencesolar, част №: TF-AHK-H12 е дизайн с две регулируеми височини, неръждаема стомана с дебелина 5 мм, дължина от 120-150 мм.

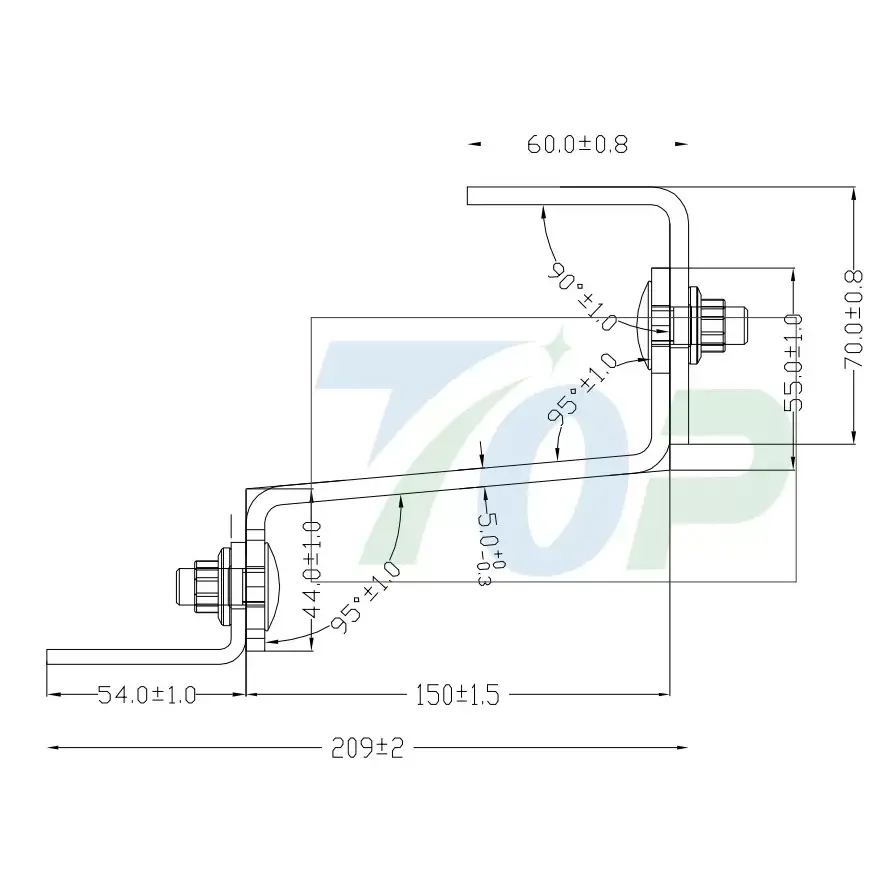

Технически изисквания:

1. Заваръчните шевове са равномерно плътни, с прекрасна повърхност, без подрязване, пукнатина или дупка и др.

2. Секциите са плоски без остри ръбове, остри ъгли или грапавини и др.

3. Неидентифицираната толерантност се прилага според степен M (GB/T 1804-2000).

4. Няма знак за прав ъгъл.

5. Обработката на повърхността се извършва според изискванията на клиента.

За разлика от традиционния наземен монтаж, решението за монтаж на покрива ефективно увеличава степента на използване на слънчевата енергия. Системата за монтиране на куки за керемиди от Topfencesolar се използва популярно в жилищни и търговски слънчеви електроцентрали. Решението, използващо специална форма на кука, проектирана на базата на керемидения покрив, монтирането му върху дървената греда на покрива, формата на огъване на тялото на куката е 100% залепване без докосване върху покрива без увреждане на керемидите. И този дизайн може да запази оригиналния покрив безопасно без проникване на покрива и да намали минималния риск от изтичане на вода.

материал:

Конструкциите на системата за монтиране на покривни куки Topfencesolar се състоят главно от неръждаема стомана, ние поддържаме високо качество и издръжливост в дългосрочен план с над 25 години използване на услугата. Материалът е неръждаема стомана SUS304. И система, комбинираща използването на алуминиеви релси Al6005-T5 за стабилна опора на слънчеви панели на покрива.

Повърхностната обработка на релсата за тази кука: Алуминий с ≥15 μm анодизираща повърхностна обработка.

Ефективност: поддържа алуминиевите конструкции отлична антикорозионна защита при различни религиозни приложения и дори в сложна климатична среда.

Сертификати: Topfencesolar кука отговаря на SGS/CE/TUV и качеството на продукцията отговаря на стандарта SGS.

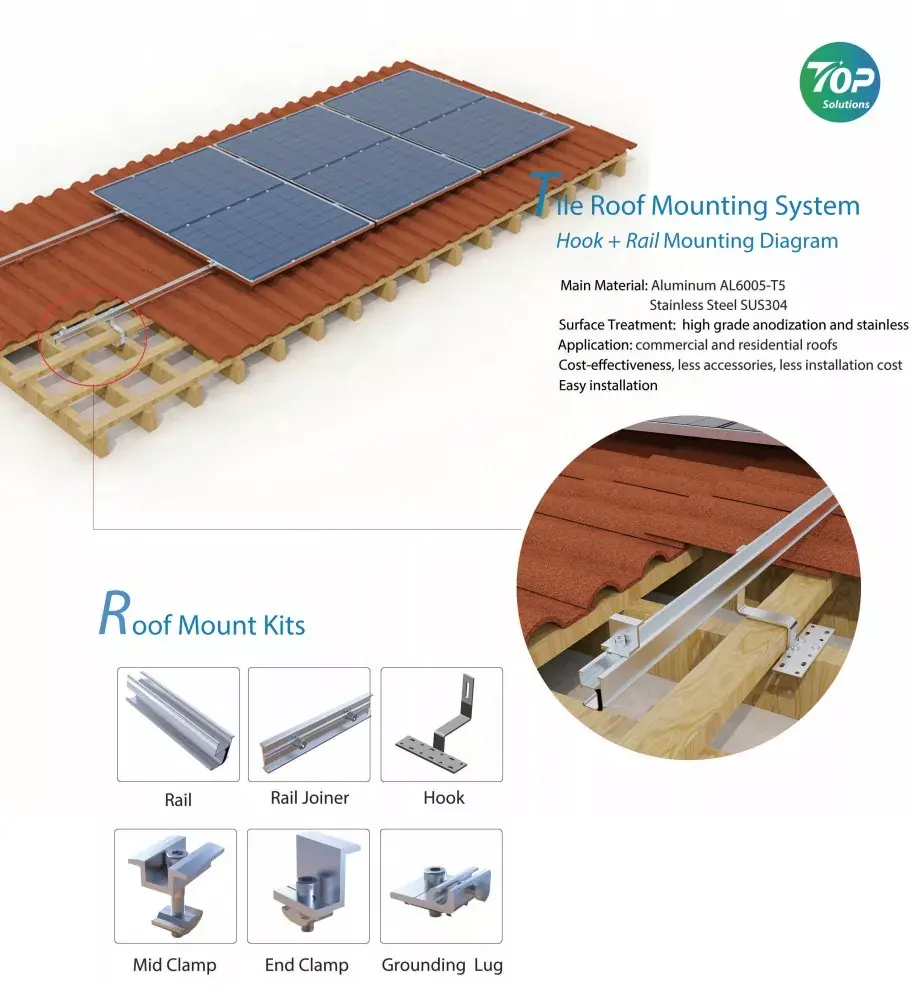

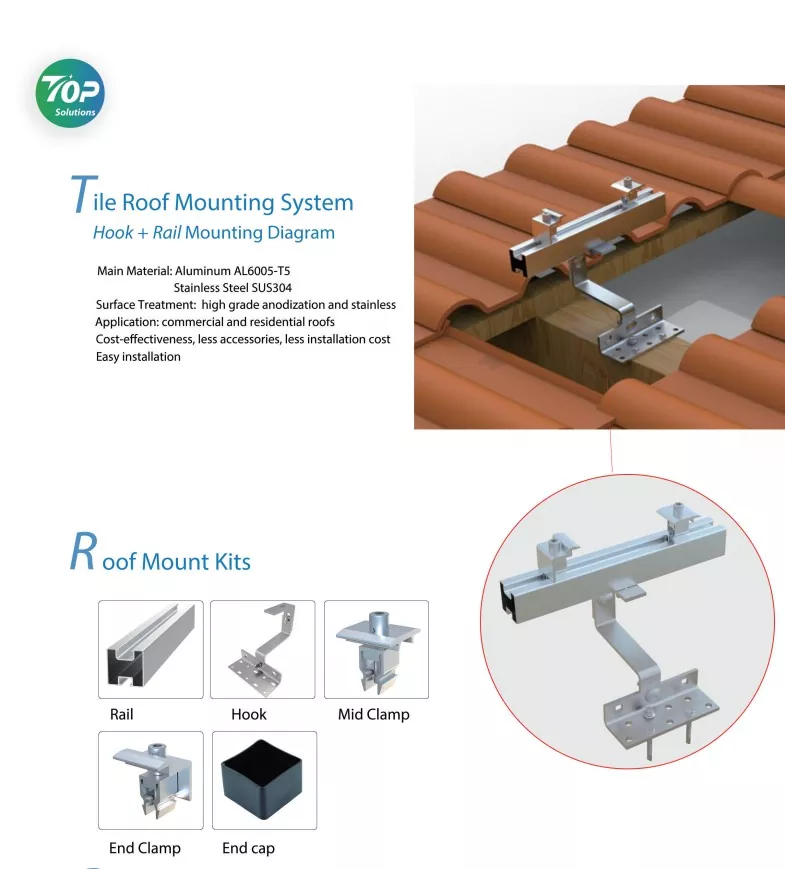

Компоненти на покривни куки за керемиди:

Мигане: гума

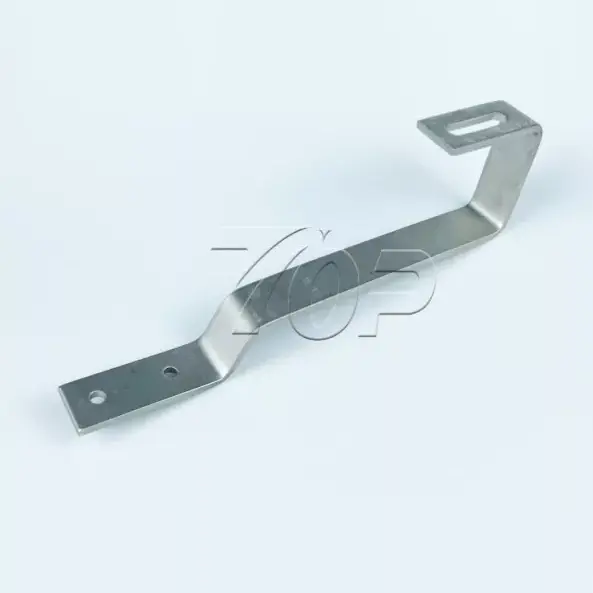

Рамо на куката: стомана SUS304

Крепежни елементи: винтове / самонарезен щифт

Скоби за релси: Средна скоба/ Крайна скоба

Предимства:

Предимствата на тази бърза инсталация на покривни куки Topfencesolar е, че се монтира бързо с най-ниски разходи и прави минимални промени в оригиналната структура на покрива. Така че тази система за монтиране на куки има висока естетическа привлекателност, за да се слее с покрива.

Също така имаме опции за черен цвят, които също са известни на европейския пазар.

Приложението е подходящо за система за монтиране на покрив от керемиди на соларен панел. Детайлният модел включва монтажни скоби за куки за покрив от соларни керемиди + монтаж на алуминиеви релси.

Стъпки на инсталиране:

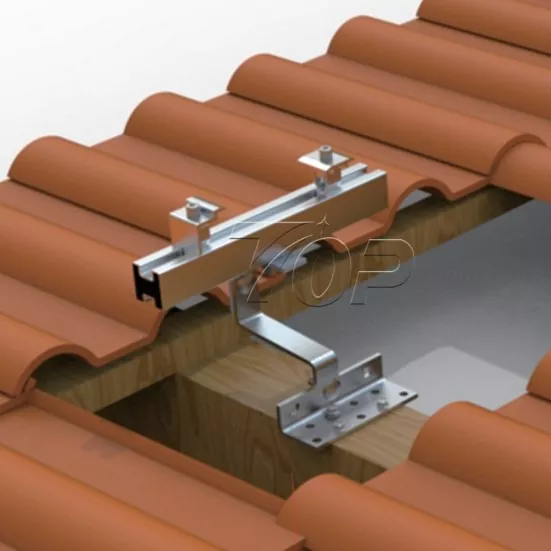

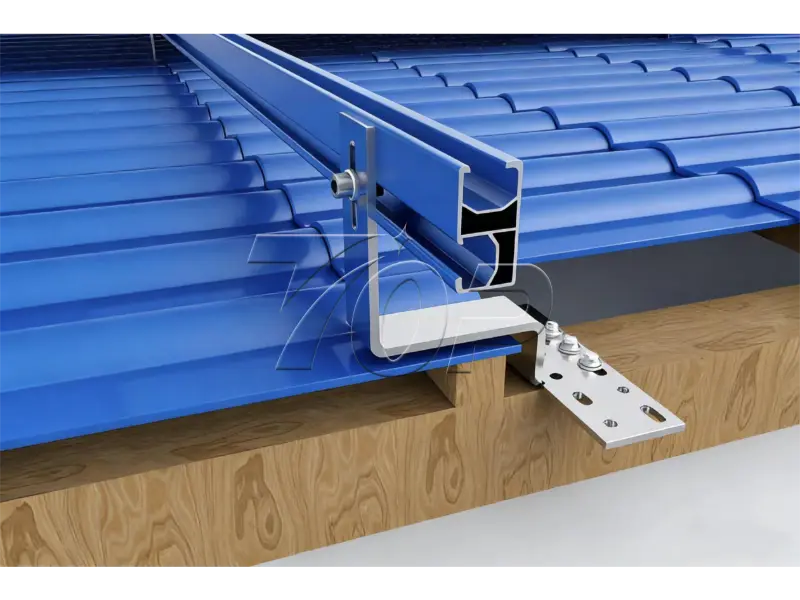

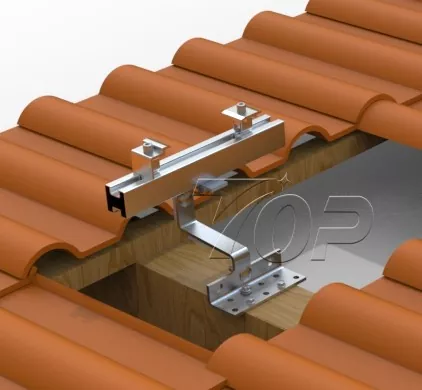

Първа стъпка: Пълната структура на системата на керемидения покрив е с помощта на винтове или болтове, закрепващи куката на релсата върху дървената греда на покрива.

Втора стъпка: Монтиране на алуминиевите релси Topfencesolar върху куките, различни релси се свързват заедно с конектори за релси.

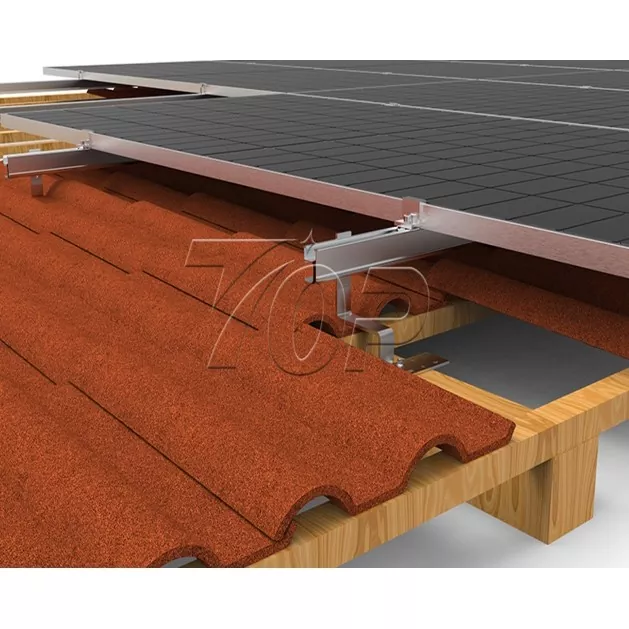

Трети стъпки: След като всички куки на покрива са готови и алуминиевите релси са закрепени върху тях, подгответе се за монтиране на слънчевите панели. Преди да монтирате фотоволтаичните панели, потвърдете оформлението на панелния масив с инженерния екип на Topfencesolar, за да финализирате инсталацията с вертикална или пейзажна ориентация. След това поставете фотоволтаични панели в 1 rwo с 4-14 или повече панела в един комплект или два панела в един ред, 4-20 единици слънчеви панели в една колона на релсите. Броят на панелите в редовете и колоните зависи от размера на покрива и страната, обърната към слънцето. Относно професионалните детайли как да проектирате разположението на слънчевия панел на вашия покрив и каква мощност може да бъде инсталирана на покрива ви, можете да се консултирате с екипа на енергийните инженери на TOPrfence.

Четвърти стъпки: Свързване на слънчевите панели върху алуминиевите релси с Topfencesolar Mid-clmaps и край с End-clmaps за безопасно осигуряване на тези слънчеви панели върху керемидените покриви.

Факторите влияят върху проектирането на конструкцията и монтажа на слънчев панел:

1. Размерът на покрива - определя колко голяма мощност можете да инсталирате на вашата сграда.

2. Тип покрив: различните видове покриви имат различни решения за монтаж. Наклонен керемиден покрив, изборът на куки с релси е едно от най-добрите решения, по-ниска цена, висока якост на опората на соларния панел и лека конструкция, добра за сигурност при натоварване на покрива. Но подобно на метален покрив или бетонен покрив, трябва да изберете L фута + релсова конструкция или баластни системи и т.н. Моля, консултирайте се с инженерния екип на Topfencesolar.

3. Размери на слънчевите панели и мощността на всеки панел. Това е свързано с теглото на конструкцията.

4. Скоростта на вятъра. Конструкцията на системата за монтиране на кука за керемиден покрив трябва да бъде достатъчно здрава, за да издържи на вятъра от 2 m/s до 70 m/s (средната скорост на вятъра, преброена с 3 секунди).

5. Материалът на конструкцията: в момента стоманата и алуминият са най-често използваните и известни в монтажните конструкции, за покривна конструкция трябва да изберете лек материал, така че отидете на Almuminun е най-добрият вариант. От Topfencesolar, слънчевият алуминий Al6005-T5 е с по-високо качество, отколкото на пазара.

Предимства

1.Topfencesolar проектирани куки за покрив с наклонени керемиди за слънчева монтажна система са лесен за монтаж дизайн, по-малко скоби, бърз монтаж.

2. Нашите комплекти куки за покрив имат висококачествен процес на анодиране и неръждаема повърхностна обработка. Поддържа дълготрайна употреба.

3. Оптимизираният дизайн с по-малко аксесоари е по-ниска цена. На обектите просто е необходим по-малко монтажен труд, за да се намалят разходите за монтаж.

4.Topfencesolar има серия от различни типове куки с опции за поддръжка, регулируеми за посрещане на различни керемидени покриви и покриване на Германия, Полша, Австрия, Испания или Япония, Индонезия и др. Пазари.

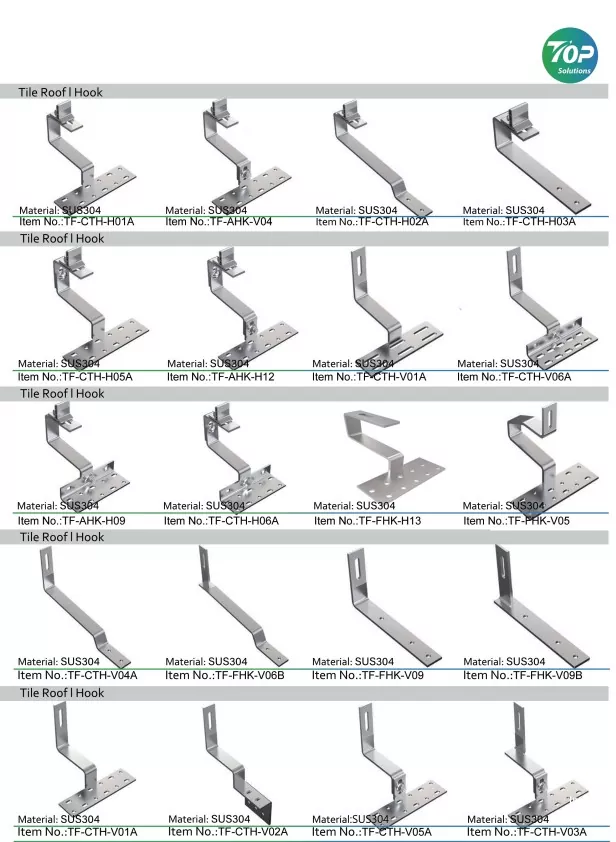

Още опции за различни форми и видове куки:
