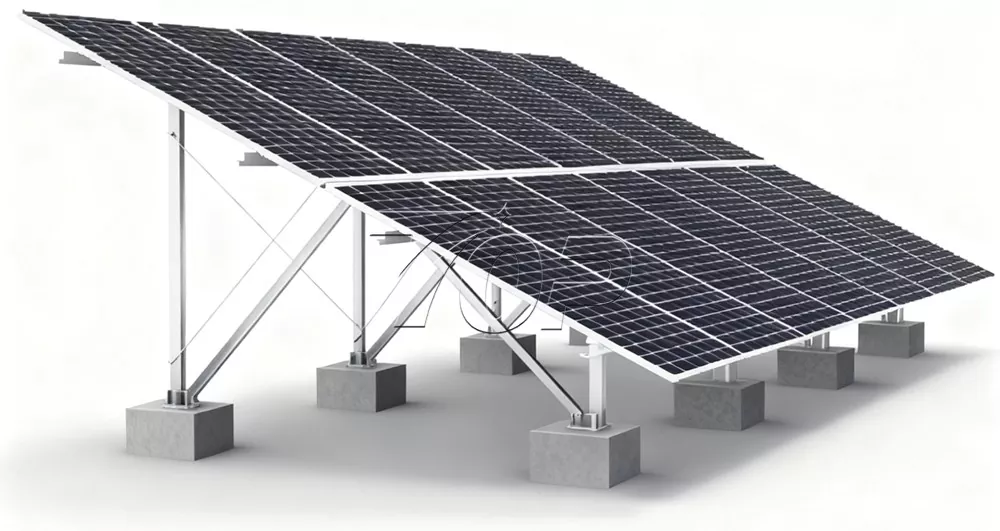

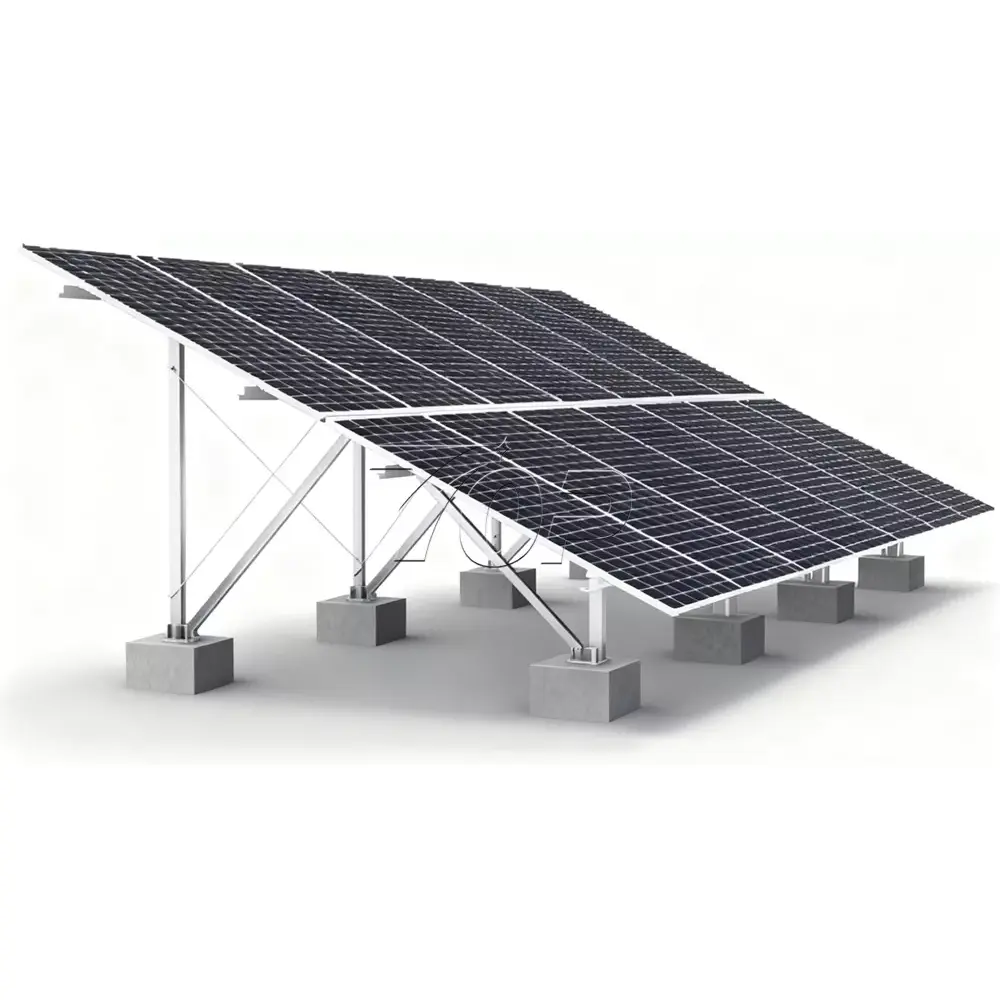

Наземна слънчева стелажна система
Topfencesolar е ангажиран в производството на наземни слънчеви монтажни стелажни системи и водещ в доставката на слънчеви монтажни конструкции и комплекти скоби по целия свят. Отнася се за структурата на слънчевия панел, който се монтира директно на открит терен, като се адаптира към различни терени, като равна земя, наклонена земя и т.н. И е от полза за стабилното, надеждно и издръжливо използване.
Име на марката:Topfencesolar
Материал на продукта:Цинк, алуминий и магнезий
Функция на продукта:Предлага стабилна опора за слънчеви панели
Срок на експлоатация:Над 25 години
Като професионален производител и доставчик в Китай, наземната слънчева стелажна стелажна система с марка Topfencesolar е специално проектирана чрез изчисляване на зряло натоварване на фактора вятър/сняг. За разлика от алуминий или горещо поцинкована стомана, ние използваме най-новата Zn-Al-Mg галванизирана технология за алуминиево-магнезиево покритие.
Принципен фон на ZAM материала:
Цинково-алуминиево-магнезиевата структура притежава отлична антикорозионна производителност.
(Повече размери предлагат опции)
Антикорозионният принцип разчита главно на синергичния ефект на елементите от сплавта: цинкът, като първичен жертвен аноден елемент, корозира с предимство пред желязото, като по този начин защитава опорната основа; алуминият може да образува плътен оксиден филм на повърхността, което допълнително възпрепятства нахлуването на корозивни среди; магнезият може да усъвършенства структурата на зърното, подобрявайки устойчивостта на корозия и механичните свойства на сплавта. Тази комбинация от множество сплави прави цинково-алуминиево-магнезиевите опори с много по-дълъг антикорозионен живот в сравнение с традиционните антикорозионни опори като обикновените поцинковани в сложна и тежка среда. Той ефективно осигурява дългосрочна стабилна работа на слънчеви панели и други системи и намалява разходите за поддръжка и опасностите за безопасността, причинени от корозия.
Данни за структурата:
Име на структурата: Слънчева монтажна система от заземена стомана
Минимална височина между дъното на соларния панел и пода: 1000 mm.
Максималната височина е 3319 мм
Ъгъл на наклон: 30°
Фундамент: Бетон
Ред от масив от соларни панели: 2 панела
Ориентация на инсталиране: Вертикална (портретът също може да бъде персонализиран)

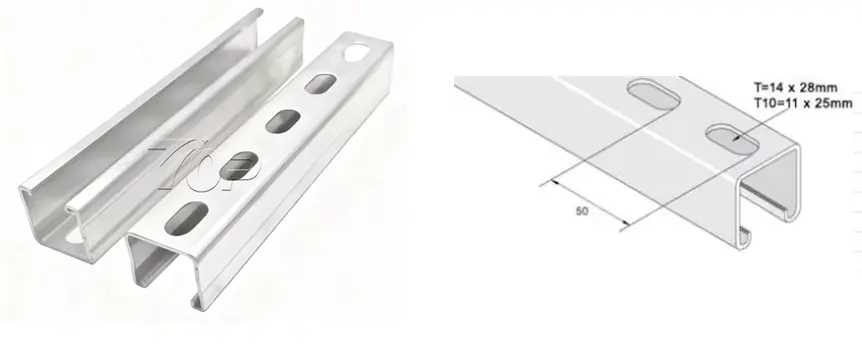

Задно ребро: U-образна ZAM стомана с отвори
Материал: ZAM
Закрепване: SUS304 винт/гайки/болтове

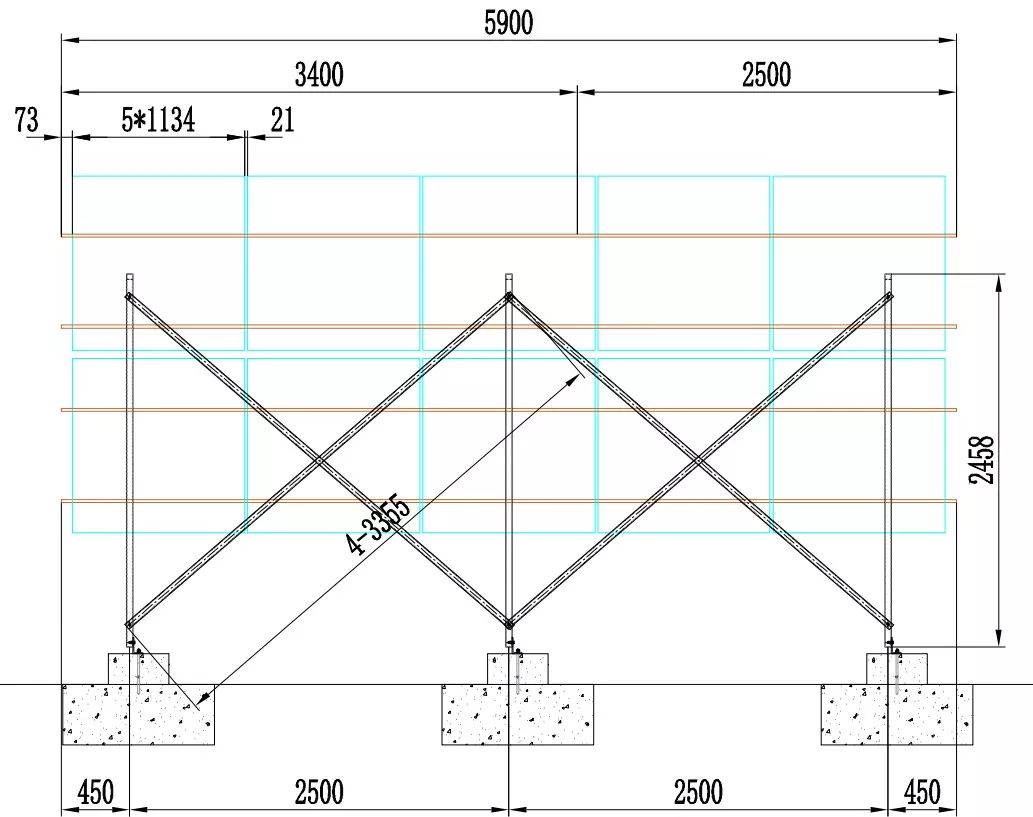

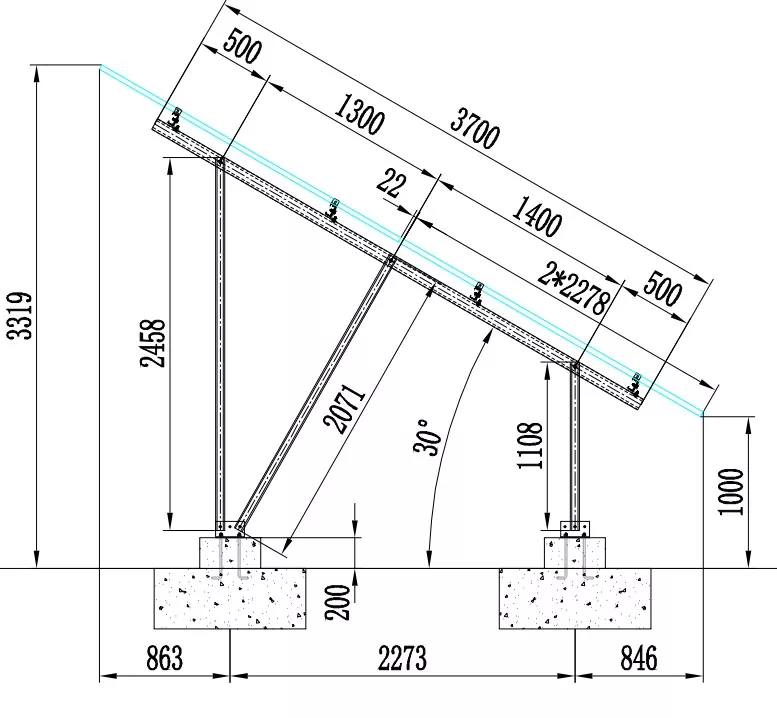

Детайли на конструкцията и свързването.
|
|
|
|
|
|
|
|
|
|
BOM на структурата на Topfencesolar
|
Артикул № |
Име |
Описание |
Материал |
|
|
лъч |
3700 |
S350ZAM |
|
|
Шина C80x40x15 |
3400 |
S350ZAM |
|
Шина C80x40x15 |
2500 |
S350ZAM |
|
|
|
Стълб Ctype (с дупка) |
1108 |
S350ZAM |
|
Стълб C（с дупка) |
2458 |
S350ZAM |
|
|
|
C форма Диагонална скоба |
2071 |
S350ZAM |
|
|
Задно ребро U форма |
3355 |
S350ZAM |
|
Задно ребро U форма |
2680 |
S350ZAM |
|
|
|
Основа Ъгъл стомана 02（Бетонна основа） |
110*70*6*190 |
S350ZAM |
|
Основа Ъгъл стомана 02（Бетонна основа） |
110*70*6*190 |
S350ZAM |
|
|
|
Конектор |
200 |
S350ZAM |
|
|
Подпора на греди |
L80*50-1 |
S350ZAM |
|
|
Вертикална крайна скоба - тип заключване |
L40 |
Al6005-T5 |
|
|
Вертикален тип заключване със средна скоба |
L40 |
Al6005-T5 |
Размерът на U-образната форма може да бъде персонализиран за различни размери.

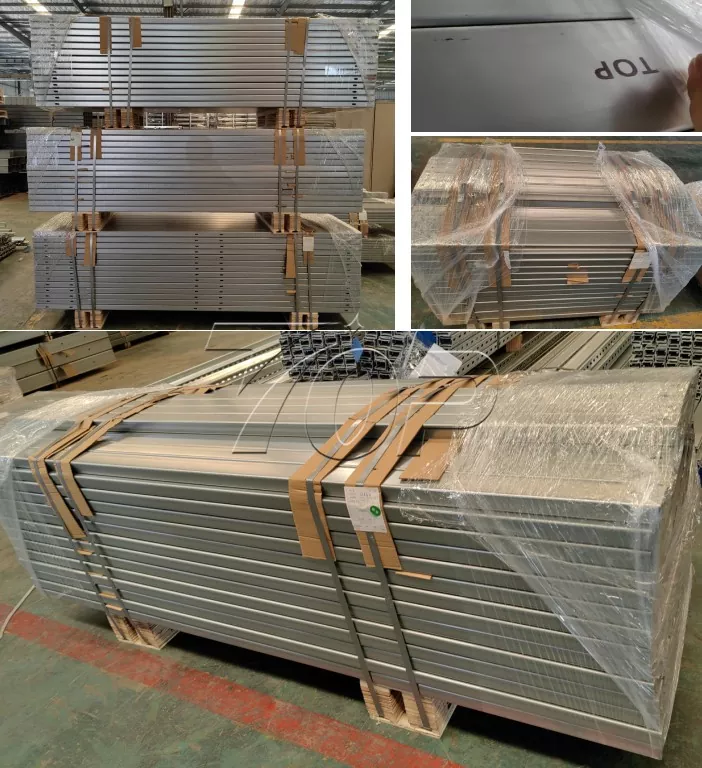

Готови производствени снимки.

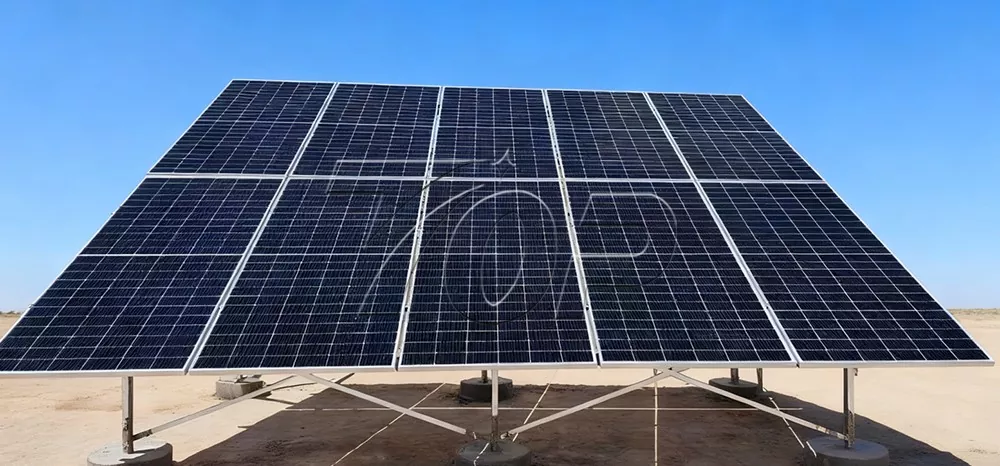

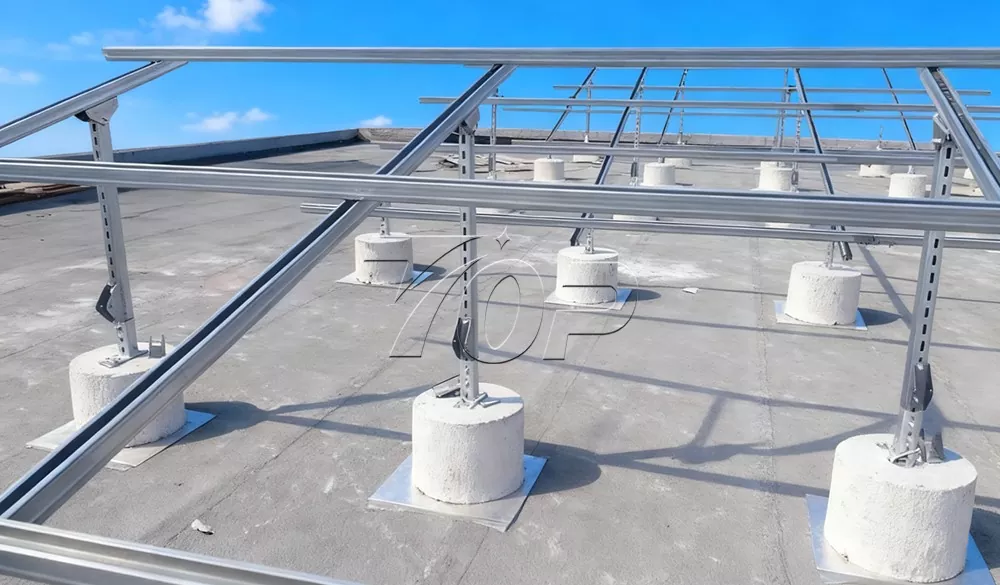

Реални случаи на приложение
