Оптимизирана за пространство издигната слънчева стелажна структура | Казус от Манила

Проект за издигната слънчева платформа на покрива | Манила, Филипините

Този проект демонстрира как Top Fence Solar успешно решава сериозни ограничения на пространството на покрива и предизвикателства за смущения в инфраструктурата за търговска сграда в Манила, Филипините.

Местоположение

Манила, Филипините

Структурен материал

Горещо поцинкована стомана / стомана с покритие от Al-Mg-Zn

Тип разтвор

Издигната слънчева платформа на покрива

Целеви проблем

Препятствия на покривната инфраструктура и ограничено пространство за инсталиране

Въведение в проекта

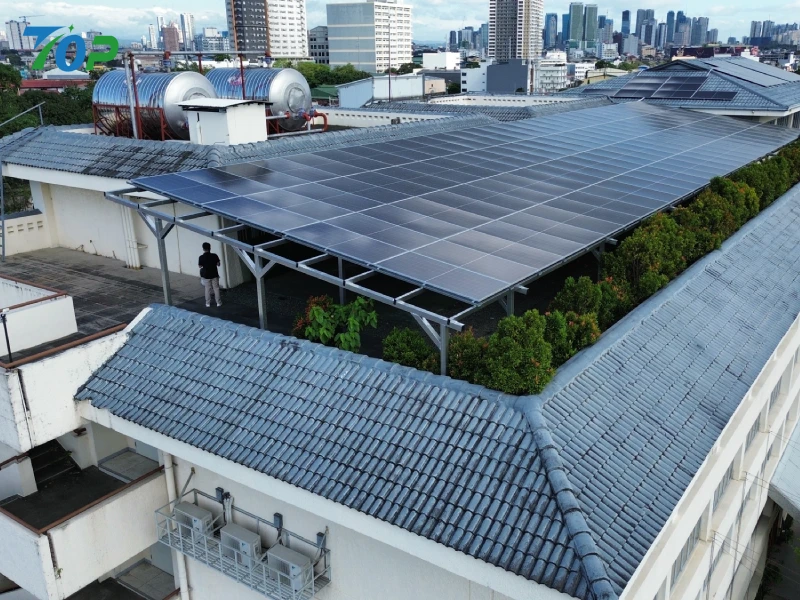

Целевият покрив беше силно зает от охладителни кули, резервоари за вода, системи за прокарване на кабели, и пътеки за поддръжка, оставяйки недостатъчна използваема площ за конвенционален фотоволтаичен масив. За да се увеличи максимално използването на покрива, без да се прекъсват операциите на сградата, Top Fence Solar е разработен първокласна повдигната слънчева стелажна конструкция, способна да обхваща съществуващи съоръжения на покрива.

Дизайнът на повдигнатата платформа създаде вторичен слънчев инсталационен слой над покрива инфраструктура, значително увеличавайки капацитета за разгръщане на слънчева енергия, като същевременно запазва поддръжката достъпност и оперативна ефективност на ОВК.

Инженерни акценти

Дизайн на хлабината над главата

Соларната платформа беше издигната до оптимизирана структурна височина, което позволява непрекъснат въздушен поток около HVAC охладителните системи, като същевременно поддържа ясен достъп за обслужване под слънчевия масив. Тази повдигната конфигурация минимизира въздействието на засенчване и гарантира дългосрочна работа на покрива.

Структурна цялост и безопасност от вятър

Поради повишения профил на експозиция, конструкцията беше подсилена с помощта на тежки стоманени скоби, оптимизирано разпределение на натоварването и изчисления на аеродинамичния ъгъл на наклон, проектирани да устоят на силен вятър условия на налягане, които обикновено се срещат във Филипините по време на тропически бури и сезони на тайфуни.

Усъвършенствана устойчивост на корозия

Цялата опорна система използва горещо поцинкована стомана и структурни компоненти с покритие от Al-Mg-Zn проектирани за тропически крайбрежен климат. Антикорозионната обработка повишава издръжливостта срещу влажност, наситен със соли въздух и дълготрайна експозиция на околната среда, което поддържа предвидения експлоатационен живот над 25 години.
