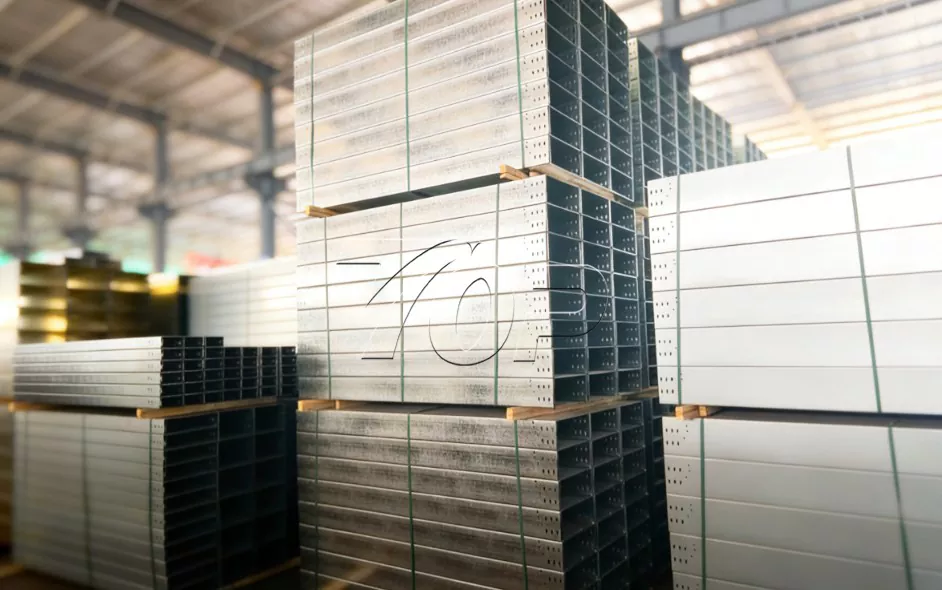

Алуминиева кабелна скара

За да намерите професионален производител на алуминиеви кабелни скари или искате да започнете нов соларен проект с цялостни решения, можете да се свържете с Topfencesolar и ни позволите да станем ваш дългосрочен партньор!

Управлението на кабелите често е от решаващо значение за дълготрайността на системата. Слънчевите кабели носят постоянен ток с високо напрежение и са изложени на екстремни климатични условия в продължение на десетилетия.

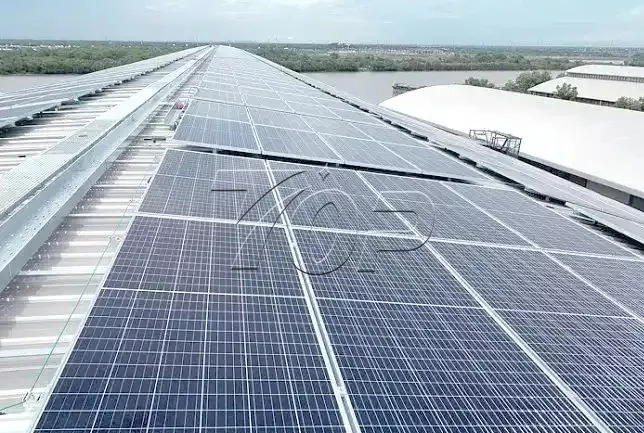

Оставянето на кабели на повърхността на покрива е опасност за безопасността. Слънчева алуминиева кабелна скара с марка Topfencesolar предлага специална магистрала за окабеляване на соларни кабели.

Физическа защита:Тавата предотвратява повреда от остри ръбове на покрива, поддържа безопасната работа на соларната система.

Разсейване на топлината:Кабелни скари с дизайн на отвори с добра вентилация за кабели. Този специален дизайн може ефективно да намали съпротивлението и натрупването на топлина.

Проектиран за спецификата на соларния кабел

Соларните PV кабели са уникални с двойна изолация и по-дебели. Те изискват опорна система, която зачита радиуса на огъване и теглото им.

Отнася се за материалите на кабелните скари, поцинкованата стомана, която действа като тежък радиатор, алуминият е най-идеалният материал за слънчева енергия.

Устойчив на корозия: Естествено създава защитен оксиден слой, идеален за излагане на открито.

Лек: Намалява статичното натоварване върху вашата покривна конструкция.

Немагнитен: Намалява до минимум загубата на мощност поради магнитна индукция при приложения с голям ток.

Налични видове кабелни скари

Ние предлагаме три различни конфигурации, които да отговарят на вашата специфична инсталационна среда:

1. Кабелна скара тип стълба

Добър за дълги участъци и тежки захранващи кабели.

Характеристика: Отворените стъпала осигуряват максимален въздушен поток за охлаждане на високоамперни кабели.

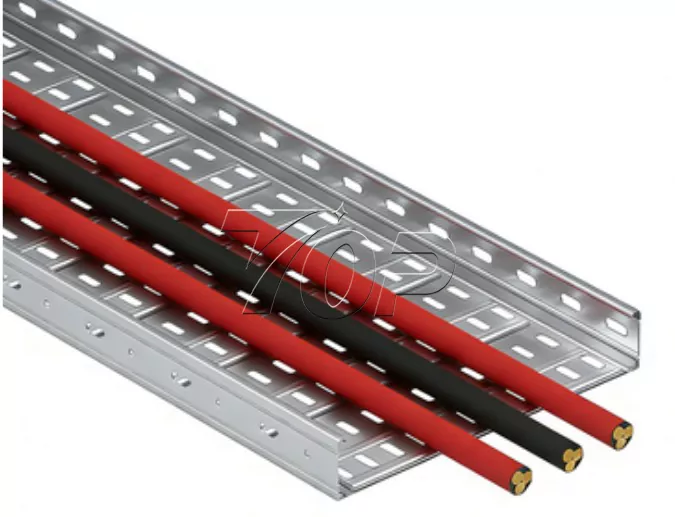

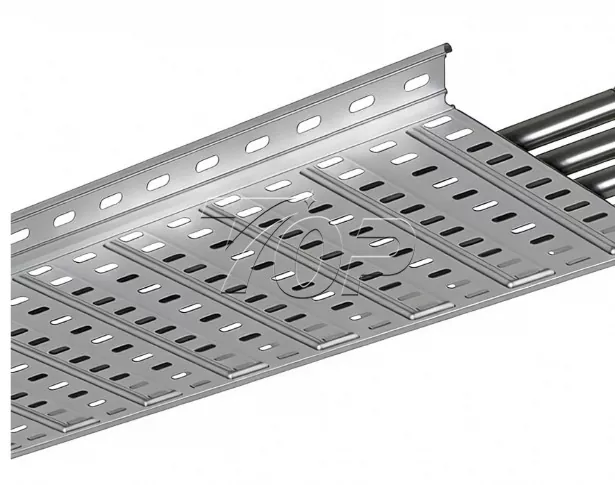

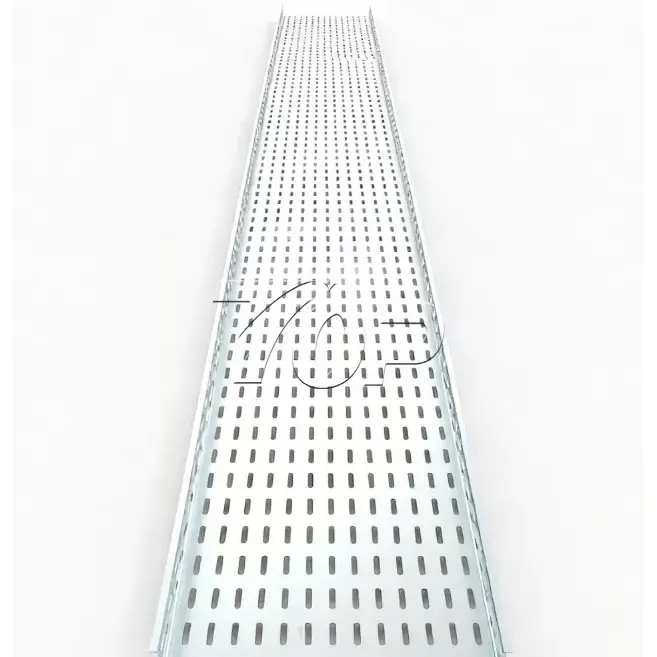

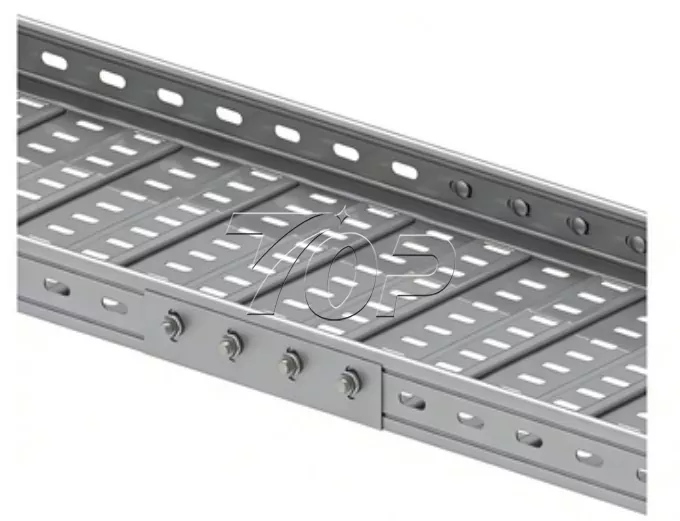

2. Перфорирана кабелна скара

Приложение: Промишлени покриви, изискващи защита на дъното.

Предимство: Неговите вентилирани долни слотове позволяват оттичане на вода, като същевременно предпазват кабелите от неравни повърхности на покрива.

3. Кабелна скара от телена мрежа

Специално проектиран за сложно маршрутизиране с множество завои и падания.

Характеристика: Силно гъвкав; може да се реже и огъва на място за лесно навигиране през препятствията.

Как работят кабелните скари?

Вместо да прокарва кабели по повърхността на покрива, таблата обхваща разстоянието между точките на монтаж.

Той пренася тежестта на кабелите върху стелажната конструкция или приспособленията на покрива, като поддържа проводниците повдигнати. Това предотвратява оставането на кабелите в локви вода по време на дъждовни бури и ги поддържа организирани, така че екипите по поддръжката да могат лесно да проследят верига по-късно.

Как да инсталирате кабелни скари?

Инсталацията е лесна, лесна и бърза с прецизния дизайн на Topfencesolar. Ето общия работен процес за покривна алуминиева система:

Стъпка 1:Карта на маршрута. Не започвайте просто да пробивате. Планирайте пътя от масива до инвертора. Избягвайте да засенчвате панелите със самата тава!

Стъпка 2:Инсталирайте скоби. Трябва да вдигнете таблата от покрива. Прикрепете вашите монтажни крачета или свържете таблата директно към соларните релси.

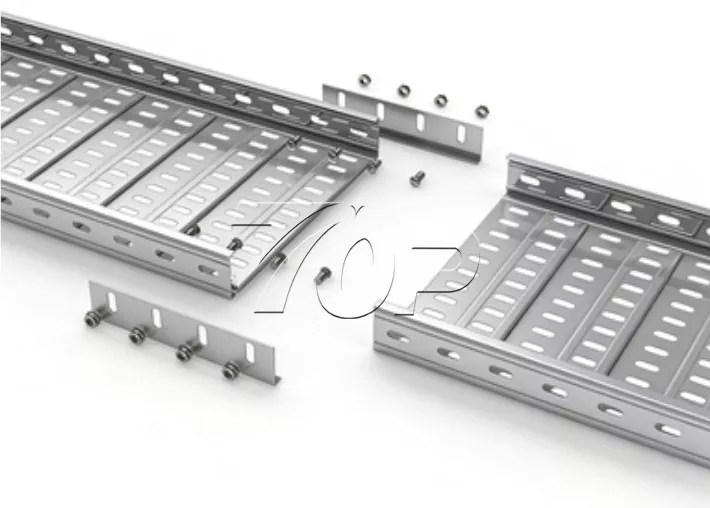

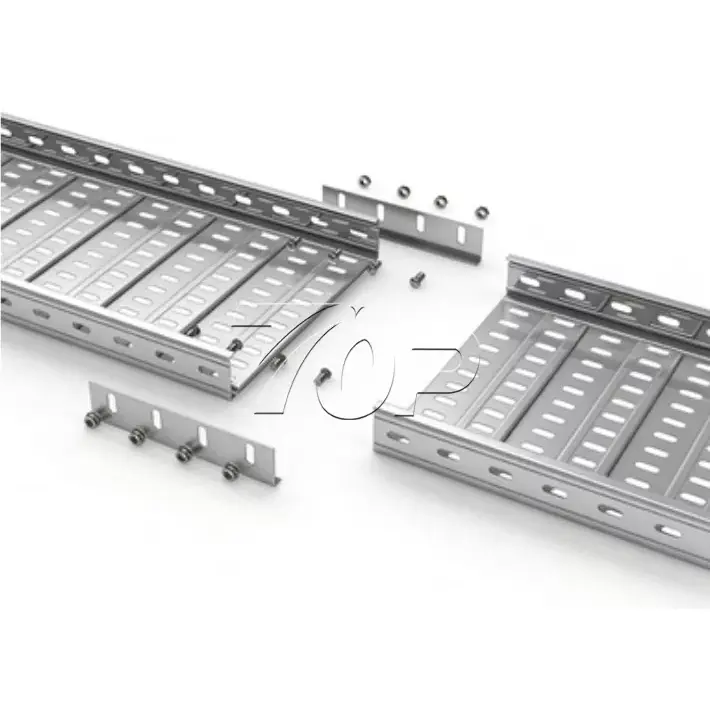

Стъпка 3:Свържете секциите. Използвайте плочи за снаждане, за да свържете две дължини на тавата. Оставете малка празнина между секциите за термично разширение. Тъй като алуминият се разширява, когато се нагорещи; ако ги завиете твърде здраво без празнина, тавата може да се изкриви.

Стъпка 4:Поставете кабела. Поставете кабелите в тавата. Не ги дърпайте прекалено силно. Използвайте кабелни връзки с UV рейтинг или алуминиеви скоби за кабели, за да ги закрепите на всеки няколко фута.

Стъпка 5:Заземяване. Тъй като таблата е метална, тя трябва да бъде заземена. Използвайте свързващи джъмпери през плочите за снаждане, за да осигурите електрическа непрекъснатост.
